Toyota Hilux. Передние приводные валы



Передний приводной вал. 1 - приводной вал в сборе, 2 - шплинт, 3 - наконечник рулевой тяги, 4 - датчик частоты вращения колеса, 5 - гайка, 6 - стопорный колпачок гайки, 7 - шплинт, 8 - стопорное кольцо, 9 - пыльник, 10 - обойма тройного шарнира, 11 - стопорное кольцо, 12 - тройной шарнир, 13 - чехол, 14 - хомут, 15 - колпачок для консистентной смазки, 16 - чехол, 17 - приводной вал, 18 - сальник, 19 - колпачок для консистентной смазки.

Снятие и установка

Примечание:

- Установка производится в порядке, обратном снятию.

- Моменты затяжки указаны в тексте.

- После установки:

- Проверьте датчики частоты вращения колеса.

- Проверьте и, при необходимости, отрегулируйте углы установки передних колес.

1. Снимите переднее колесо.

Момент затяжки:

Стальные диски....................152 Н м

Легкосплавные диски............121 Н м

2. Слейте масло из переднего редуктора (см. главу "Техническое обслуживание").

3. Отверните гайку крепления приводного вала к ступице переднего колеса.

а) (Если установлен) Снимите колпачок для консистентной смазки.


б) Снимите шплинт и стопорный колпачок гайки.

7. С помощью съемника снимите приводной вал.
Примечание:

- Не повредите пыльник, сальник и чехлы приводного вала.

• При установке совместите шлицы и, с помощью стержня из мягкого металла и молотка, подсоедините приводной вал к переднему редуктору.

- Разрез стопорного кольца должен быть направлен вниз.

- Для проверки того, что приводной вал полностью установлен в КПП убедитесь, что его нельзя извлечь руками.



Проверка

1. Проверьте шарниры приводного вала.

а) Убедитесь в отсутствии заметного люфта в наружном шарнире.


б) Убедитесь в плавности скольжения внутреннего шарнира в осевом направлении.

в) Убедитесь в отсутствии значительного радиального люфта во внутреннем шарнире.
2. Убедитесь в отсутствии повреждений чехлов.

3. Убедитесь, что чехлы расположены в проточке вала.

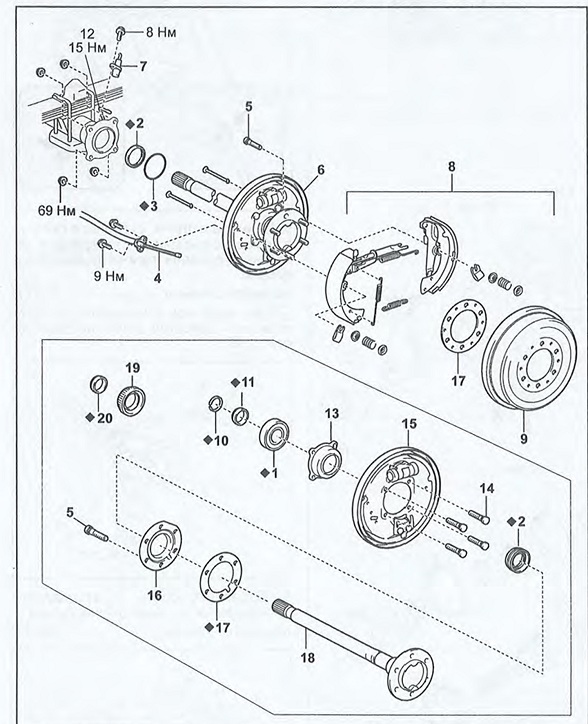

Задние полуоси. 1 - подшипник, 2 - сальник, 3 - кольцевое уплотнение, 4 - трос привода стояночного тормоза, 5 - болт ступицы, 6 - полуось в сборе, 7 - датчик частоты вращения колеса, 8 - стояночный тормозной механизм, 9 - тормозной барабан, 10 - стопорное кольцо, 11 - переднее внутреннее кольцо подшипника, 12 - тормозная трубка, 13 - держатель подшипника, 14 - болт крепления держателя подшипника, 15 - тормозной щиток, 16 - маслоотражатель, 17 - прокладка, 18 - полуось, 19 - ротор датчика частоты вращения колеса, 20 - заднее внутреннее кольцо подшипника.
