Toyota Hilux. Промежуточный охладитель наддувочного воздуха дизельного двигателя 1KD-FTV, 2KD-FTV

Toyota Hilux. Промежуточный охладитель наддувочного воздуха дизельного двигателя 1KD-FTV, 2KD-FTV

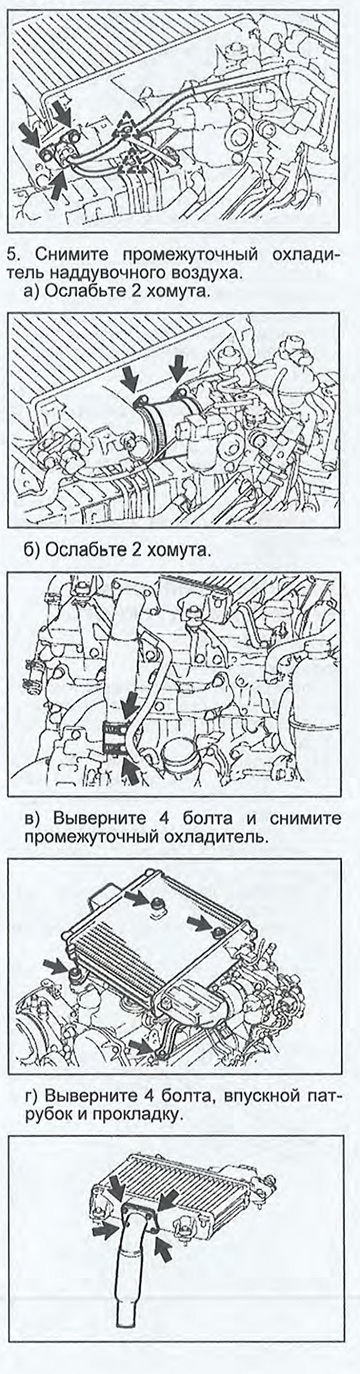

Снятие и установка промежуточного охладителя наддувочного воздуха. 1 - воздушный патрубок №2, 2 - впускной патрубок турбокомпрессора, 3, 11 - прокладка, 4 - декоративная крышка двигателя, 5 - промежуточный охладитель наддувочного воздуха, 6 - воздушный патрубок №1, 7 - датчик температуры воздуха на впуске, 8,9 - разъем, 10 - датчик давления наддува.

Снятие и установка

1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.

2. Снимите декоративную крышку двигателя.

3. Снимите датчик температуры воздуха на впуске.

а) Отсоедините разъем датчика.

б) Выверните датчик с помощью торцевого ключа с глубокой головкой на 22 мм.

4. Снимите датчик давления наддува.

а) Отсоедините 2 фиксатора и разъем.

б) Выверните 2 болта и снимите датчик.

6. Установите промежуточный охладитель наддувочного воздуха, а) Установите впускной патрубок с новой прокладкой и заверните 4 болта.
Момент затяжки,,,10 Нм

б) Установите промежуточный охладитель наддувочного воздуха и заверните 4 болта.

Момент затяжки.......................12 Н м

в) Подсоедините шланги к охладителю и затяните 4 хомута.

Момент затяжки......................6,5 Н м

7. Установите датчик давления наддува.

а) Установите датчик и заверните 2 болта.

Момент затяжки.........................5 Н м

б) Подсоедините 2 фиксатора и разъем.

8. Установите датчик температуры воздуха на впуске с новой прокладкой и подсоедините разъем.

Момент затяжки.......................34 Н м

9. Установите декоративную крышку двигателя.
