Toyota Hilux. Сборка узла "поршень - шатун" двигателей 1KD-FTV, 2KD-FTV, 2TR-FE - часть 1

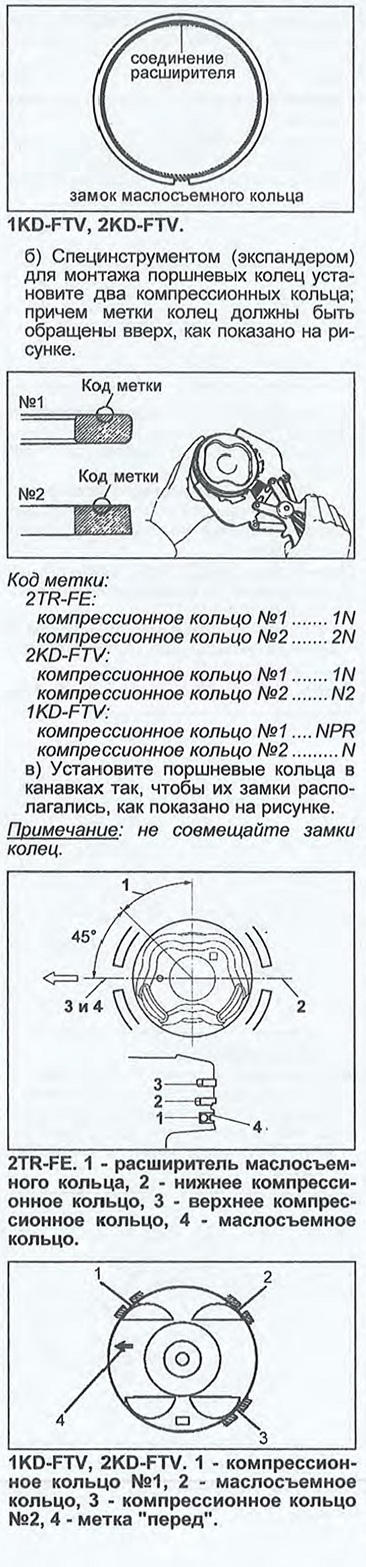

1. Соберите шатунно-поршневую группу, а) Используя отвертку, установите новое стопорное кольцо в отверстии бобышки поршня, совместив любой конец разреза кольца с выемкой бобышки поршня.








3. Установите вкладыши шатунных подшипников.

а) Совместите выступ вкладыша с выточкой в нижней головке шатуна и с его крышкой.

б) Вставьте вкладыши в нижнюю головку шатуна и в крышку шатуна.




Сборка


Примечание:

- Тщательно очистите все детали, предназначенные для сборки.

- Перед сборкой смажьте свежим моторным маслом все детали, образующие узлы вращения или скольжения.

- Замените все прокладки, кольцевые уплотнения и сальники новыми.

1. (2TR-FE) Установите сливные краны охлаждающей жидкости, а) Нанесите слой клея на резьбу кранов.
