Toyota Hilux. Ремни привода навесных агрегатов

Проверка

1. Проверьте ремень привода на отсутствие повреждения и чрезмерного износа и убедитесь в его правильной установке в канавках шкивов. Если ремень "визжит" или проскальзывает, то проверьте состояние контактных поверхностей шкива и натяжение ремня. При обнаружении дефектов замените ремень привода.

Примечание:

- Не допускается отслоение резины от корда на внутренней (со стороны гребней) и внешней поверхностях ремня, оголение или повреждение корда, отслоение гребня от резинового основания, наличие трещин, отслоение или износ на боковых поверхностях ремня и на боковых поверхностях гребней ремня. При необходимости замените ремень.


- Не допускайте замасливания приводных ремней.

- После установки ремня проверьте правильность его посадки на шкивах. Проверьте рукой внизу шкивов, нет ли свободной канавки на шкиве.

2. Проверьте ремень привода навесных агрегатов.

Примечание: так как на двигатель устанавливается автоматический натяжитель, нет необходимости проверять прогиб ремня, достаточно убедиться, что натяжитель обеспечивает натяжение ремня. (2TR-FE)

а) Убедитесь, что метка на натяжителе попадает в диапазон "А", показанный на рисунке.

б) Если метка находится в зоне "В”, замените ремень.

(1KD-FTV, 2KD-FTV)

а) Убедитесь, что метка на натяжителе попадает в диапазон "В", показанный на рисунке.

б) Если метка находится вне зоны "В", замените ремень.

2. Проверьте натяжитель.

а) Снимите ремень со шкива натяжителя. Покачайте натяжитель влево и вправо, убедитесь, что он движется без заеданий.

б) Если работа натяжителя неудовлетворительна, замените его.

в) Установите ремень.




Замена

2TR-FE

Замена ремня привода навесных агрегатов.

а) Ослабьте натяжение ремня, повернув натяжитель за шестигранный участок (показан на рисунке стрелкой) по часовой стрелке, снимите ремень.

Примечание: не ослабляйте болт шкива натяжителя, чтобы снять ремень.

б) Поверните натяжитель за шестигранный участок по часовой стрелке и наденьте ремень.

1KD-FTV, 2KD-FTV

Замена ремня привода навесных агрегатов.

а) Ослабьте натяжение ремня, повернув шкив натяжителя за болт по часовой стрелке, и снимите ремень.

б) Наденьте ремень на все шкивы кроме промежуточного шкива №2.

в) Поверните шкив натяжителя за болт по часовой стрелке и наденьте ремень на промежуточный шкив №2.


г) Убедитесь, что метка на ремне попадает в диапазон, показанный на рисунке подраздела "Проверка".

1 - генератор, 2 - промежуточный шкив, 3 - насос гидроусилителя рулевого управления, 4 - шкив вентилятора, 5 - шкив компрессора кондиционера, 6 - шкив коленчатого вала, 7 - автоматический натяжитель.
в) Убедитесь, что метка на ремне попадает в диапазон, показанный на рисунке подраздела "Проверка".


Toyota Hilux. Ремень привода ГРМ (1KD-FTV, 2KD-FTV)

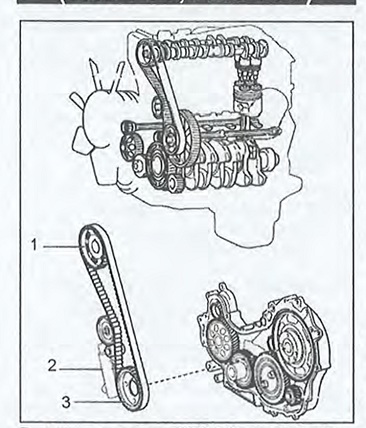

Ремень привода ГРМ. 1 - шкив распределительного вала №2, 2 - натяжитель ремня привода ГРМ, 3 - шкив распределительного вала №1.

Замена ремня привода ГРМ осуществляется через каждые 100 000 км. Предусмотрена система автоматического напоминания об необходимости замены ремня привода ГРМ, с помощью индикатора "T-BELT".

После замены ремня привода ГРМ необходимо обнулить счетчик замены ремня привода ГРМ.

Процедуры замены и проверки ремня привода ГРМ описаны в главе "Двигатели 1KD-FTV (3,0 л), 2KD-FTV (2,5 л) - механическая часть".




Toyota Hilux. Сброс индикатора замены ремня привода ГР)У1 "T-BELT"

После замены ремня привода ГРМ необходимо сбросить показания счетчика: переключите дисплей одометр/счетчики пробега в режим одометра и выключите зажигание, нажмите и удерживайте пе-
реключатель режимов одометра, включите зажигание и подождите 5 с., отпустите переключатель режимов одометра и, в течение 5 с, снова нажмите его, высветится двузначное число соответствующее пробегу до следующей замены (х10000 км); для изменения значения нажимайте на переключатель (при паузе более 30 с дисплей перейдет в режим одометра), после установки нужного значения удерживайте переключатель 5 с, дисплей перейдет в режим одометра и индикатор должен погаснуть.
