Toyota Hilux. Замена ламп

При замене лампы убедитесь, что зажигание и все осветительные приборы выключены. Используйте только лампы с номинальной мощностью, приведенной в таблице "Мощность ламп". Внимание:

- Новые галогеновые лампы требуют специального обращения из-за повышенного давления внутри. Они могут разорваться или разбиться, если будут поцарапаны или упадут, Если стеклянная поверхность лампы грязная, ее необходимо очистить спиртом, тщательно высушить и только потом устанавливать.

- Держите лампу только за ее пластиковый или металлический корпус. Не дотрагивайтесь до стеклянной части лампы голыми руками, грязными перчатками и т.п.

- Установка лампы с мощностью выше номинальной приведет к повреждению рассеивателя.



Расположение ламп наружных световых приборов.

Таблица. Мощность ламп.

Toyota Hilux. Замена ламп ближнего / дальнего света фар

1. (Только со стороны пассажира) Для обеспечения свободного доступа к заменяемой лампе фары, освободите защелки и снимите крышку воздушного фильтра.

4. Выньте лампу из блока фары и замените на новую.

5. Установка производится в последовательности, обратной снятию.

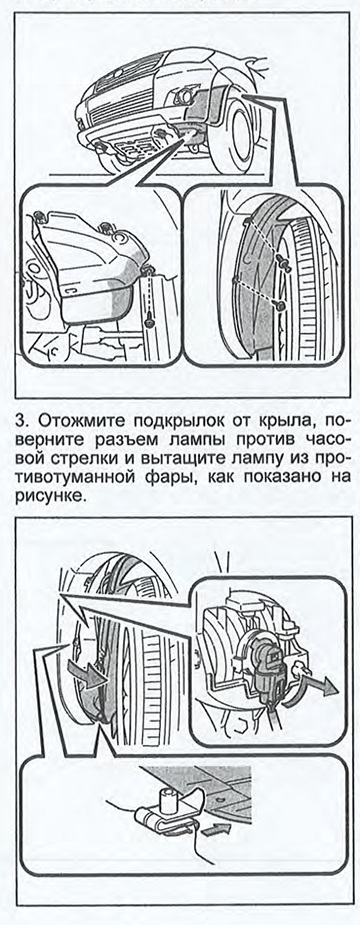

Замена лампы противотуманной фары (модификации)

1. Установите передние колеса в крайнее положение, обеспечивающее свободный доступ к противотуманной фаре со стороны арки переднего колеса.

2. Отверните болты и извлеките фиксатор переднего подкрылка.


4. Нажав на фиксатор, извлеките лампу из разъема и замените на новую.

5. Установка производится в последовательности, обратной снятию.



Toyota Hilux. Замена лампы переднего габарита или лампы переднего указателя поворота

1. Установите передние колеса в крайнее положение, обеспечивающее свободный доступ к фаре со стороны арки переднего колеса.

2. Отверните болты и извлеките фиксатор переднего подкрылка.

3. Отожмите подкрылок от крыла, поверните разъем необходимой лампы против часовой стрелки и вытащите лампу из блока фары, как показано на рисунке.

4. Выньте лампу из разъема.

5. Вставьте новую лампу в разъем и установите его на место в последовательности, обратной снятию.

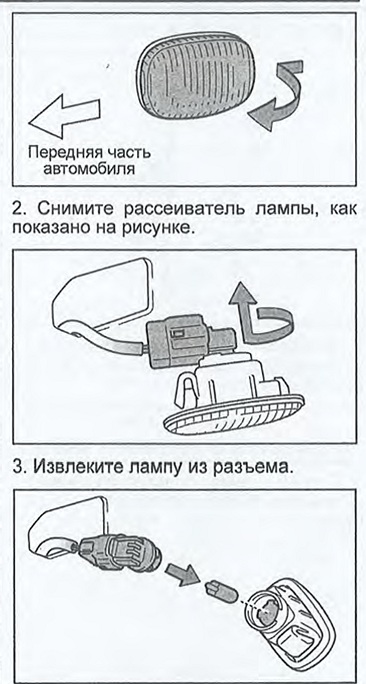

Toyota Hilux. Замена лампы повторителя переднего указателя поворота

1. Сдвиньте повторитель указателя поворота в сторону передней части автомобиля и отсоедините от крыла, потянув на себя.

4. Вставьте новую лампу в разъем и установите его на место в последовательности, обратной снятию.



Toyota Hilux. Замена ламп комбинированного фонаря

1. Опустите задний откидной борт.

2. Отверните болты и снимите комбинированный фонарь.

3. Поверните разъем необходимой лампы против часовой стрелки и вытащите лампу, как показано на рисунке.

4. Выньте лампу из разъема.
5. Вставьте новую лампу в разъем и установите в последовательности, обратной снятию.


Toyota Hilux. Замена ламп подсветки номерного знака

1. Снимите лампу подсветки номерного знака в сборе, как показано на рисунке.


2. Снимите рассеиватель лампы, как показано на рисунке.

3. Извлеките лампу из разъема.
4. Вставьте новую лампу в разъем и установите его на место в последовательности, обратной снятию.


Toyota Hilux. Замена ламп дополнительного стоп-сигнала и повторителей указателей поворотов на боковых зеркалах

Для замены данных ламп обратитесь на СТО.
