Toyota Camry (2005+). Электросхемы - часть 11

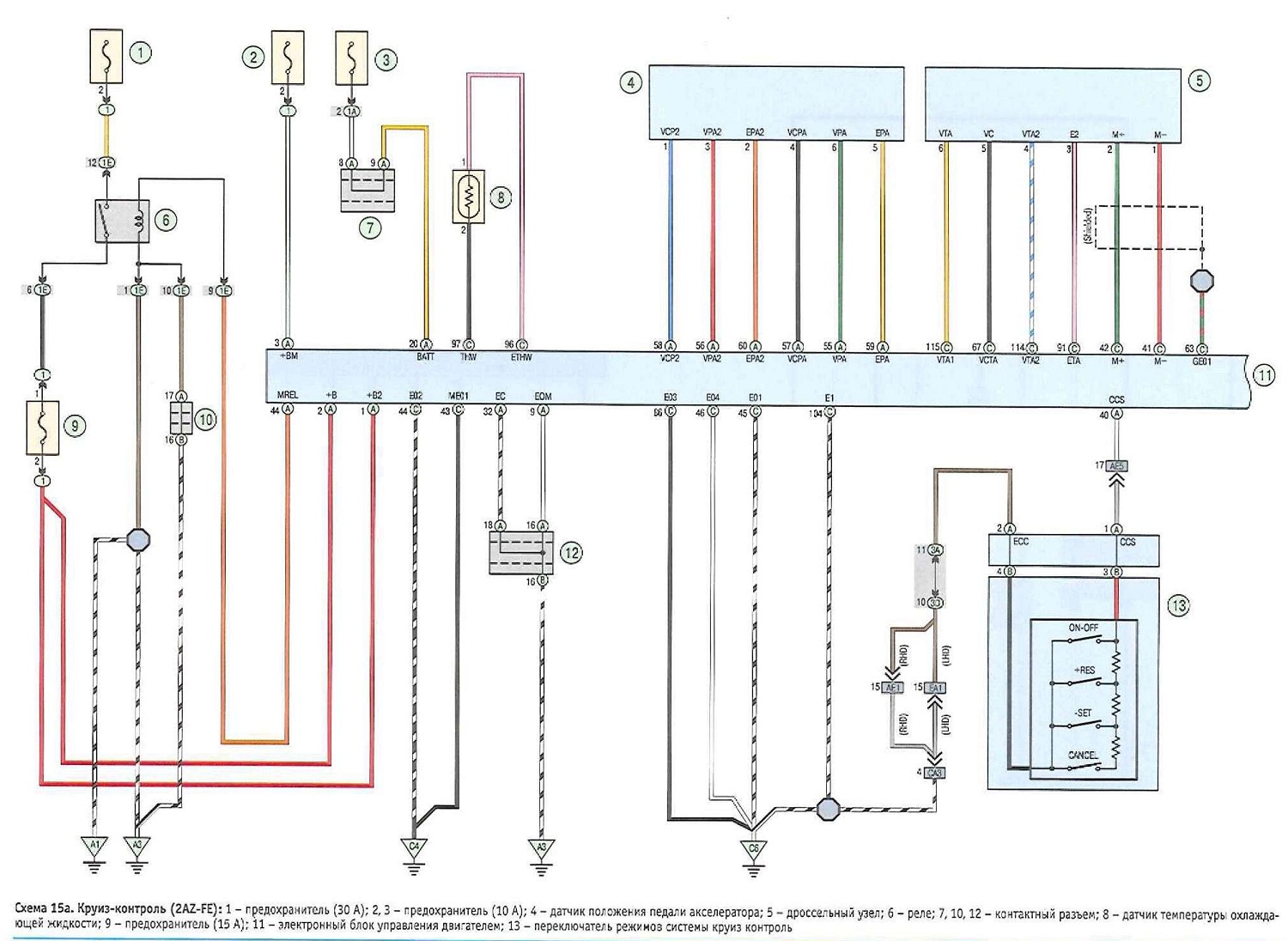

Схема 15а. Круиз-контроль (2AZ-FE):

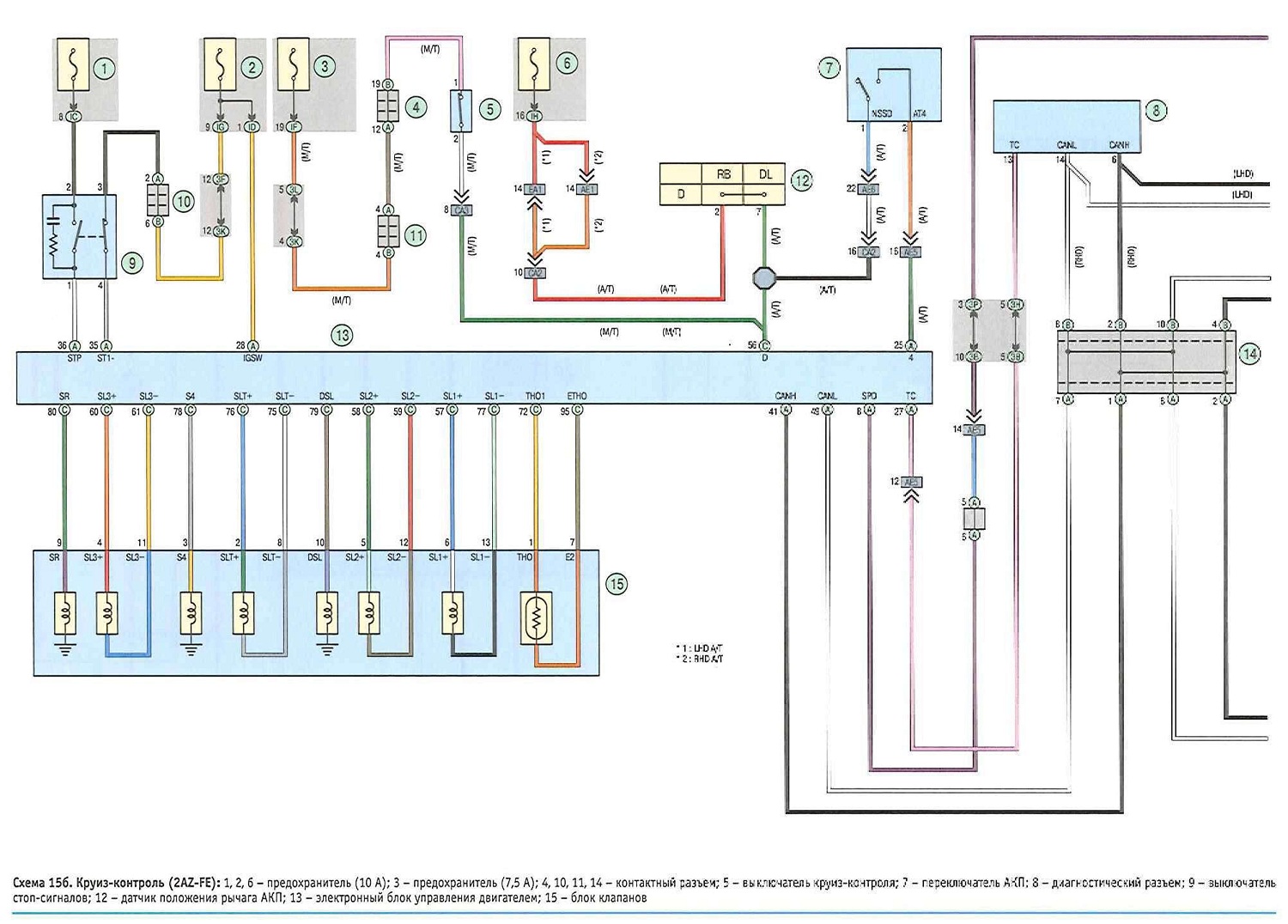

Схема 15б. Круиз-контроль (2AZ-FE):











Схема 15в. Круиз-контроль (2AZ-FE):
