Toyota Camry (2005+). СНЯТИЕ И УСТАНОВКА ТОПЛИВНОГО НАСОСА ДВИГАТЕЛЯ 2AZ-FE

Toyota Camry (2005+). СНЯТИЕ И УСТАНОВКА ТОПЛИВНОГО НАСОСА ДВИГАТЕЛЯ 2AZ-FE

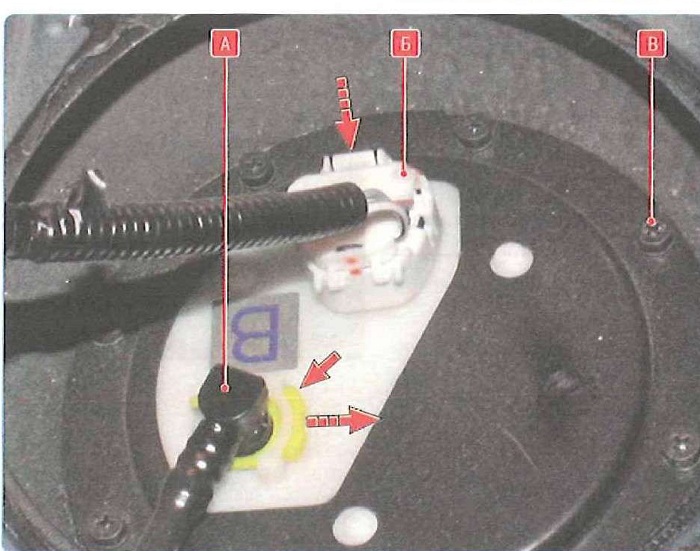

Рис. 5.64. Места подключения и крепления топливного модуля на топливном баке

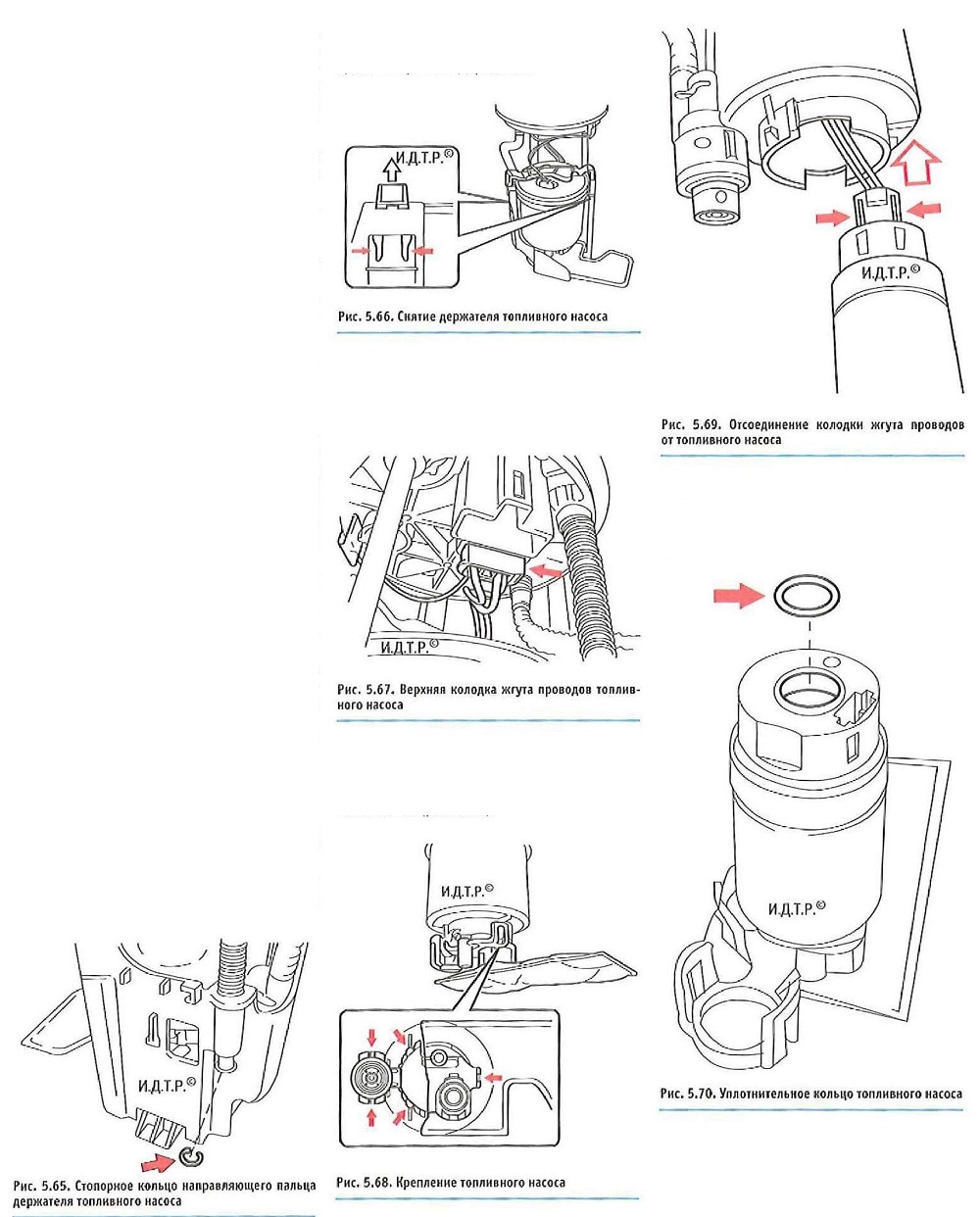

10. Сожмите фиксаторы скобы и снимите держатель топливного насоса с корпуса топливного модуля (рис. 5 66).

11. Oтсоединитe от фланца топливного мо дуля верхнюю колодку жгута проводов топливного насоса (рис. 5.67).

12. Освободите пять фиксаторов (рис. 5.68) и извлеките топливный насос

13. Отсоедините от топливного насоса колодку жгута проводов, сжав фиксаторы (рис. 5.69).

14. Извлеките из топливного насоса уплотнительное кольцо (рис. 5.70).

15. Установите топливный насос в порядке, обратном снятию.
