Toyota Camry (2005+). СНЯТИЕ И УСТАНОВКА МАСЛЯНОГО НАСОСА ДВИГАТЕЛЯ 2AZ-FE

  Главная      Автомобили - Тойота     Toyota Camry 6-го поколения (выпуск c 2005 года). Двигатели 2AZ-FE (2.4), 2GR-FE (3.5)

 поиск по сайту           правообладателям

























содержание   ..  69  70  71  72  73  74  75  76  77  78  79  80  ..







Toyota Camry (2005+). СНЯТИЕ И УСТАНОВКА МАСЛЯНОГО НАСОСА ДВИГАТЕЛЯ 2AZ-FE

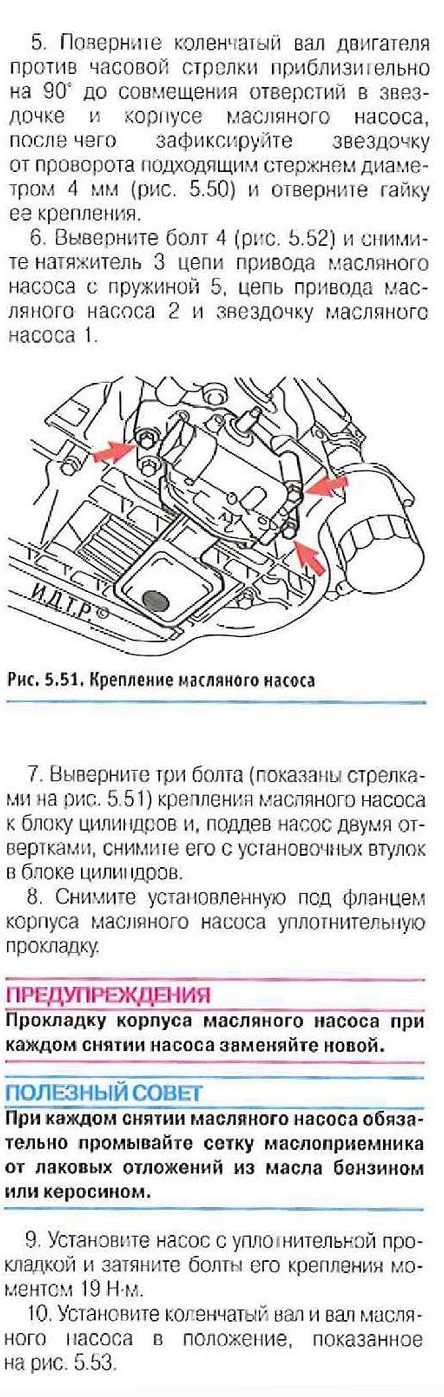

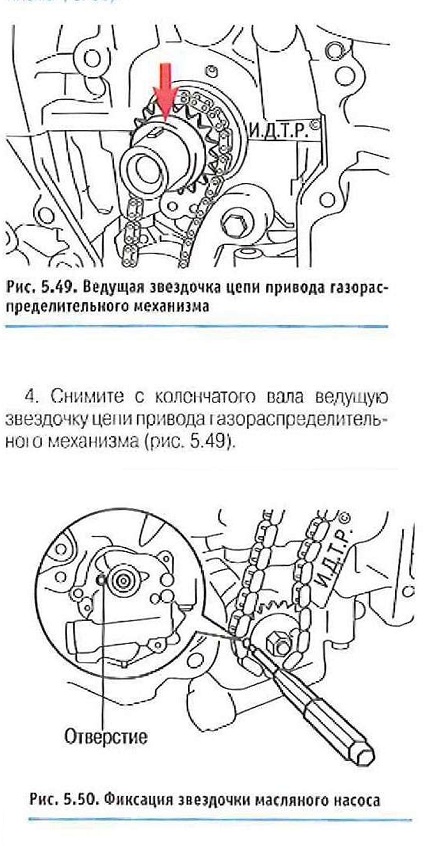

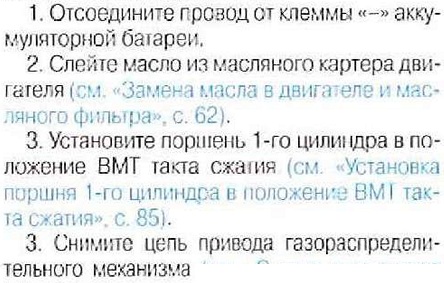

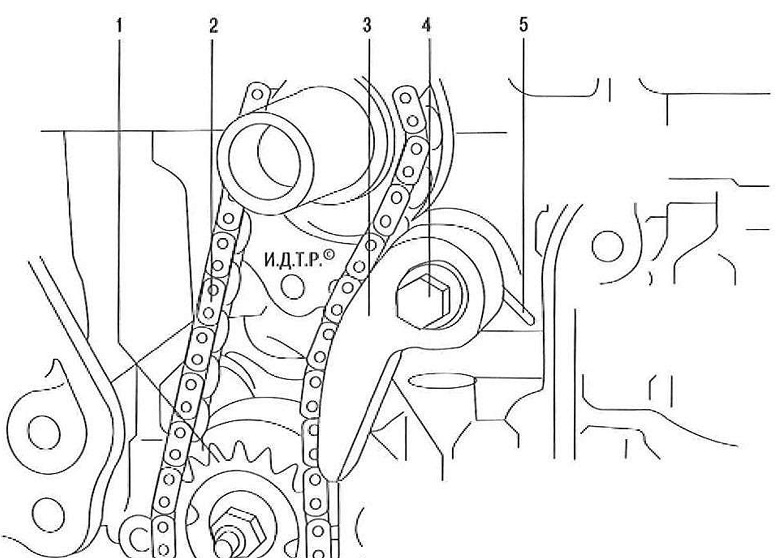

Рис. 5.52. Привод цепи масляного насоса: 1 - звездочка масляного насоса; 2 — цепь привода масляного насоса; 3 - натяжитель цепи; 4 - болт; 5 - пружина натяжителя

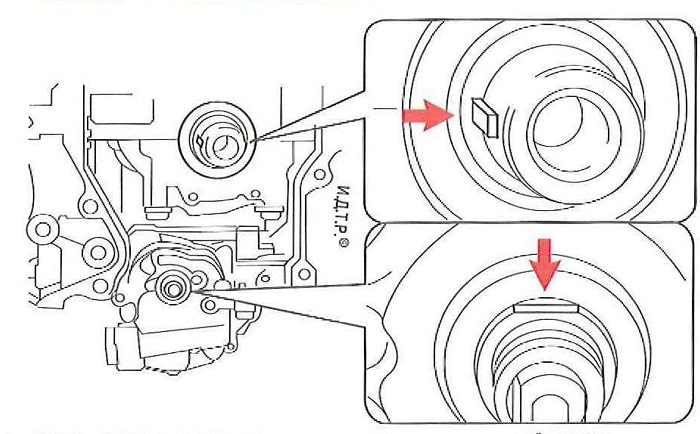

Рис. 5.53. Положение коленчатого вала и вала масляного насоса перед установкой звездочек

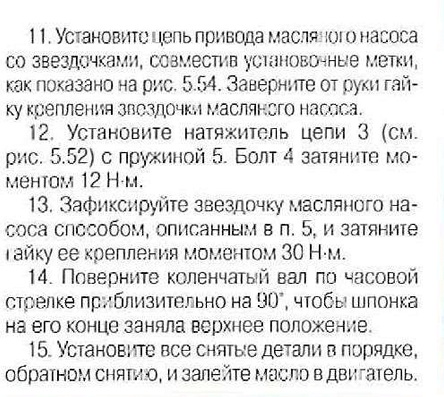

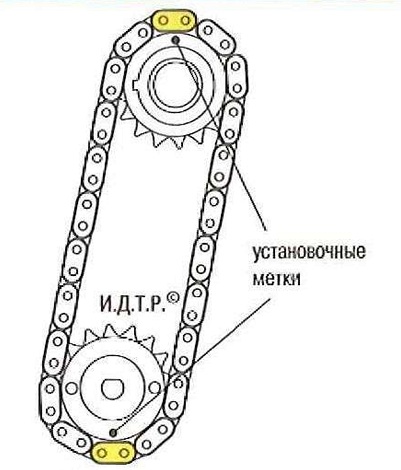

Рис. 5.54, Установочные метки цепи привода масляного насоса
