Toyota Camry (2005+). ПАНЕЛЬ ПРИБОРОВ

На панели приборов расположены следующие органы управления и контрольно-измерительные приборы (см. рис. 1.8)

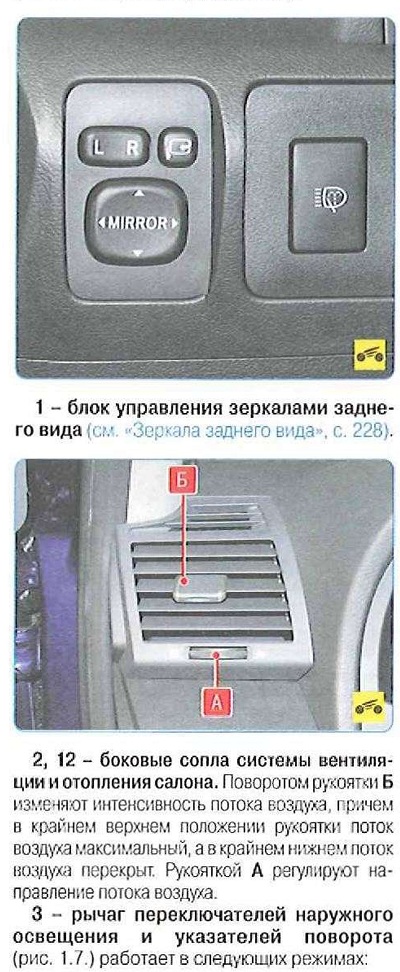

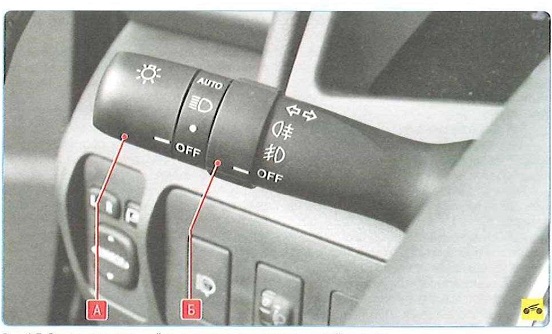

Рис. 1.7. Рычаг переключателей наружного освещения и указателей поворота

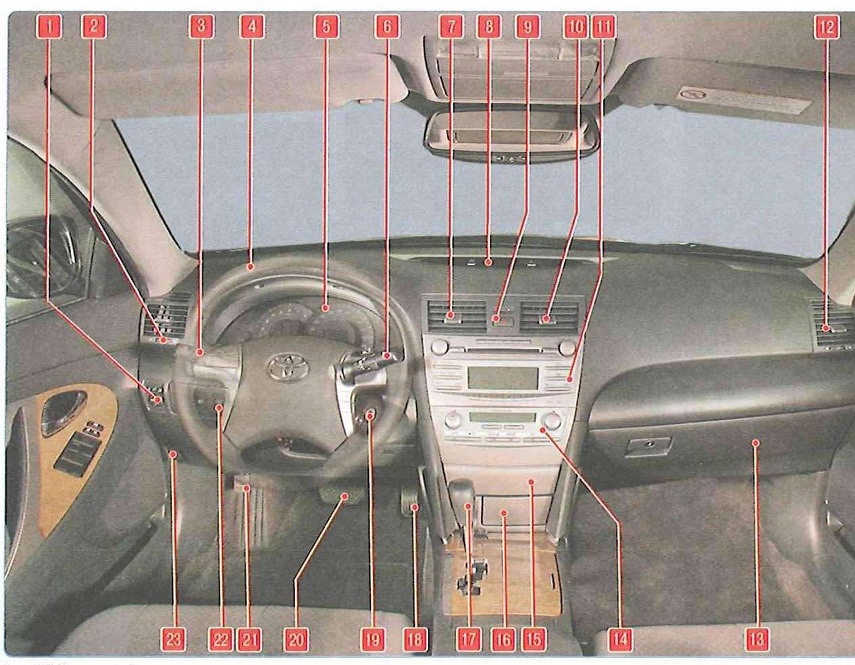

Рис. 1.8. Панель приборов и органы управления

1 - режим включения указателей поворотов. Переведите рычаг вверх или вниз до включения указателей поворота. При перемещении рычага вверх или вниз в комбинации приборов загорается мигающим светом контрольная лампа 7 или 9 (рис. 1.10). При возврате рулевого колеса в положение прямолинейного движения рычаг автоматически устанавливается в исходное положение. При смене полосы движения для включения указателя поворота достаточно нажать на рычаг в направлении вверх или вниз только до момента ощутимого сопротивления, не фиксируя рычаг. При отпускании рычаг вернется в исходное положение;

2 - режим включения света фар. Чтобы включить свет в фарах, поверните рукоятку А рычага переключателя вокруг ее оси. В режиме включения света фар переключатель имеет четыре положения:

- OFF - все выключено;

- включены габаритные огни в передних и задних фонарях, а также подсветка комбинации приборов и номерного знака;

- включен ближний свет фар (чтобы включить дальний свет фар, отведите рычаг от себя);

- AUTO - включены ближний свет, габаритные огни в передних и задних фонарях, подсветка комбинации приборов и номерного знака. Осветительные приборы включаются или отключаются автоматически в зависимости от наружного освещения. При перемещении рычага на себя (нефиксированное положение) кратковременно включен дальний свет фар;

В верхней части панели приборов установлен датчик автоматического управления светом фар.

Освещение автоматически выключается при открывании двери водителя, когда ключ в замке (выключателе) зажигания в положении «АСС» или «LOCK».
3 - режим включения задних противотуманных фонарей и передних противотуманных фар. чтобы включить свет в фарах, поверните рукоятку Б рычага переключателя вокруг ее оси, при этом в комбинации приборов загорается контрольная лампа. В режиме включения противотуманного света фар и задних фонарей переключатель имеет три положения:

- OFF - все выключено;

- (фиксированное положение) включены передние противотуманные фары;

- (нефиксированное положение) включены передние противотуманные фары и задние противотуманные фонари. Чтобы выключить задние противотуманные фонари, снова по-

верните рукоятку рычага в положение включения задних противотуманных фонарей

Задние противотуманные фонари автоматически выключаются при выключении передних фар или задних фонарей.

4 - рулевое колесо. На рулевом колесе расположены следующие выключатели и клавиши.

1. Выключатель звукового сигнала. Чтобы включить звуковой сигнал, нажмите на любое место выключателя.

2. Клавиши дистанционного управления системой климат-контроля. С помощью клавиш, расположенных на правой стороне рулевого колеса, можно регулировать параметры системы отопления, вентиляции и кондиционирования воздуха.



Для самостоятельного выбора настроек перейдите в ручной режим.

Для увеличения температуры, нажмите на левый край клавиши «ГЕМР», а для уменьшения нажмите на правую строну клавиши.
ПРИМЕЧАНИЕ _

При уменьшении или увеличении температуры загорается соответствующая контрольная лампа в кнопке «DUAL» расположенной в блоке управления системой отопления, вентиляции и кондиционирования.

Для отключения системы климат-контроля нажмите на клавишу «OFF».

3. Клавиши дистанционного управления аудиосистемой. С помощью клавиш, расположенных на левой с,троне рулевого колеса, можно управлять аудиосистемой.

4. Управляющая клавиша многофункционального информационного дисплея в комбинации приборов.

5 - комбинация приборов

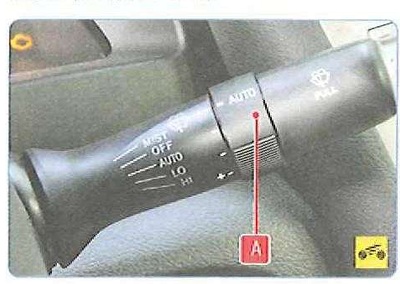

6 - рычаг переключателя очистителя и омывателя ветрового стекла включает электрические цепи при включенном зажигании может занимать следующие положения: CFF - стеклоочиститель выключен (фиксированное положение);

MIST - включена работа с одним циклом очистки (нефиксированное положение);

AUTO - скорость работы стеклоочистителей зависит от количества дождя и солнечного света, зафиксированного датчиком автоматического управления работой стеклоочистителя. Если скорость раб ты сиси;-

мы автоматического управления работой стеклоочистителя выше или ниже необходимой, поверните регулятор автоматического управления в направлении «-» для снижения чувствительности и в направлении «+»> для повышения- чувствительности.

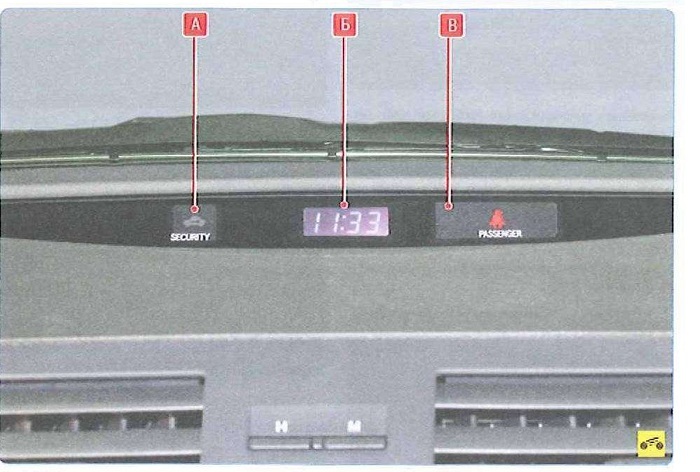

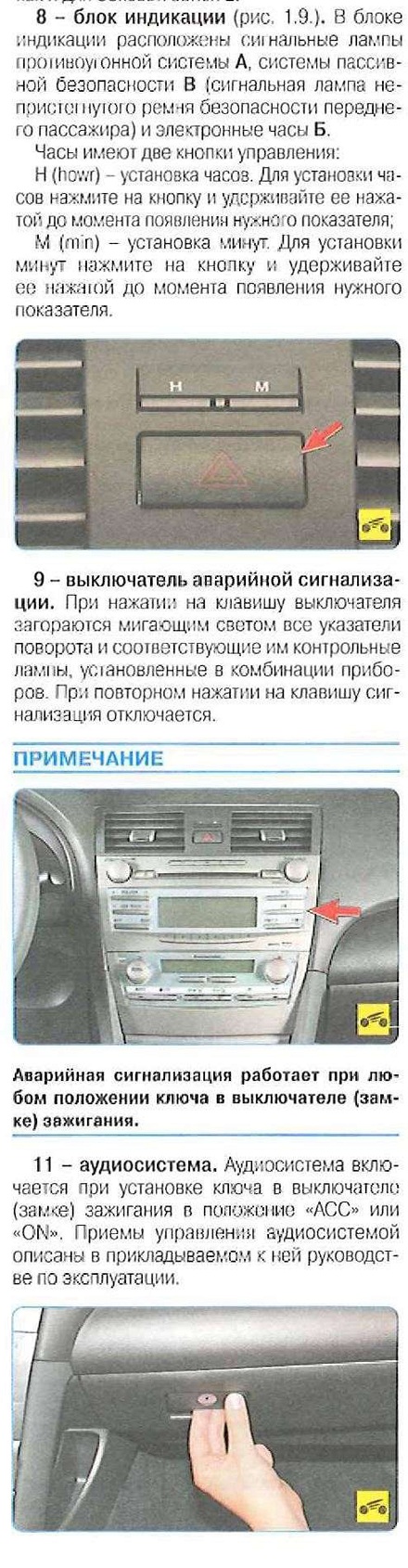

Рис. 1.9. Блок индикации

7, 10 - центральные сопла системы вентиляции и отопления салона. Алгоритм управления центральными соплами такой же, как и для боковых сопел 2.



19 - выключатель (замок) зажигания,
