Шкода Фабия (2010). КОНТРОЛЬНЫЕ РАЗМЕРЫ КУЗОВА / ЗАЗОРЫ МЕЖДУ ПАНЕЛЯМИ КУЗОВА

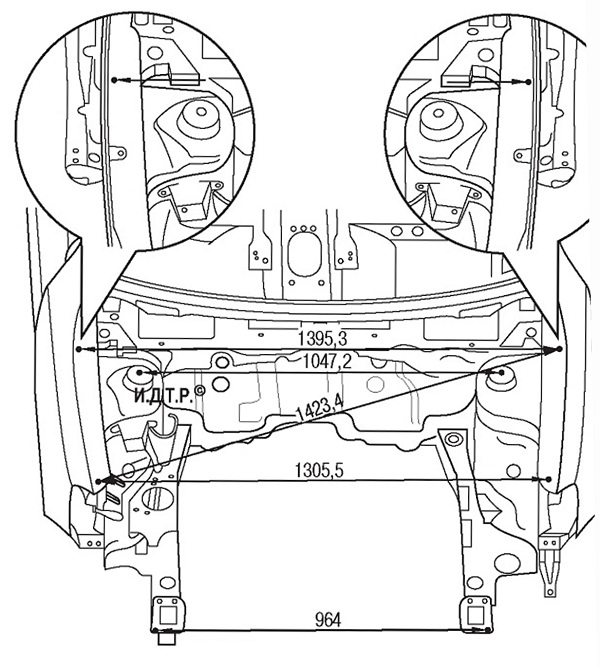

Рис. П6.1. Передняя часть кузова

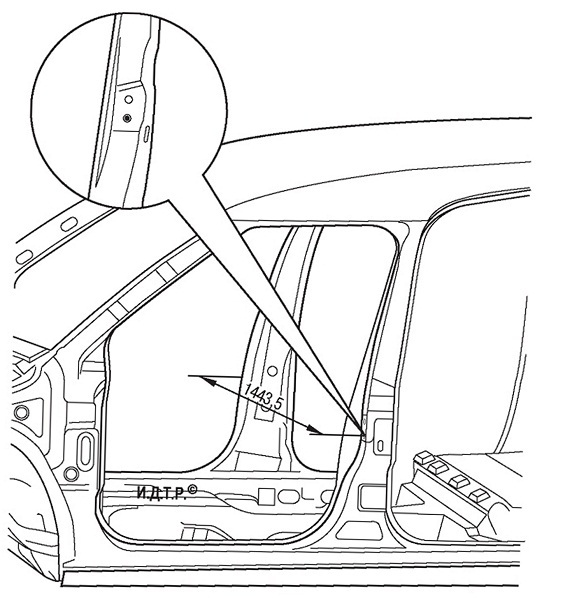

Рис. П6.2.1. Проем передней двери
