Шкода Фабия (2010). СНЯТИЕ И УСТАНОВКА ПАНЕЛИ ПРИБОРОВ

Шкода Фабия (2010). ПАНЕЛЬ ПРИБОРОВ

ОСОБЕННОСТИ КОНСТРУКЦИИ

Панель приборов представляет собой разборную конструкцию, состоящую из верхней части - пластмассовой панели, нижней части - стального каркаса и съемных элементов.

Верхняя часть панели приборов представляет собой цельную формованную пластмассовую деталь, прикрепленную винтами к каркасу. К верхней части панели прикреплены контрольные приборы, органы управления автомобилем, элементы системы отопления, кондиционирования и вентиляции салона, накладки и облицовки, закрывающие узлы, расположенные под панелью приборов, или служащие для установки приборов и органов управления, вещевые ящики.

Нижняя часть панели приборов представляет собой каркас, состоящий из стальной арматуры, к которой прикреплены рулевая колонка, жгуты проводов, элементы электрооборудования автомобиля, пластмассовые накладки и облицовки. Каркас, прикрепленный болтами к передним стойкам, щиту передка и основанию кузова, включен в силовую структуру кузова.

Основными съемными элементами панели приборов являются элементы центральной консоли, комбинация приборов, электрические блоки, клавиши, элементы системы безопасности, элементы системы отопления, кондиционирования и вентиляции салона, вещевые ящики, облицовки.

Шкода Фабия (2010). СНЯТИЕ И УСТАНОВКА ПАНЕЛИ ПРИБОРОВ - ЧАСТЬ 1

Вам потребуются: ключ «на 10», ключи TORX Т20, Т25, Т45, ключ XZN М12, отвертка с плоским лезвием.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите облицовку тоннеля пола (см
«Снятие и установка облицовки тоннеля пола», с. 243).

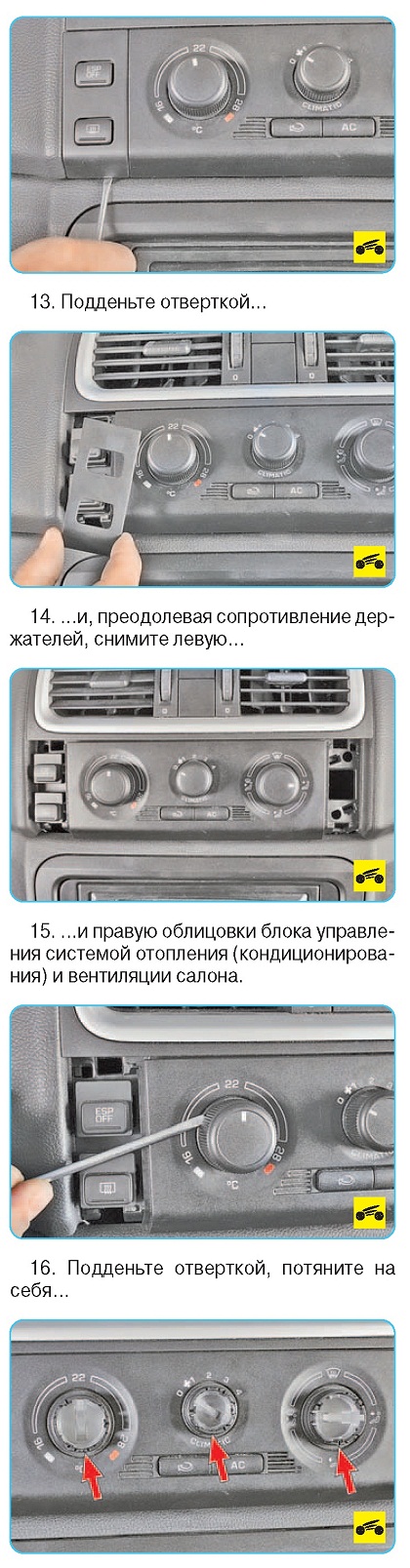

17. ...и снимите три рукоятки блока упра вления системой отопления (кондициони рования) и вентиляции салона.
