Шкода Фабия (2010). РЕМОНТ СТАРТЕРА

Шкода Фабия (2010). РЕМОНТ СТАРТЕРА

ПРИМЕЧАНИЕ_

Показан ремонт стартера двигателя 1,6 л. Разборка и проверка стартеров других двигателей выполняется аналогично.
Перед разборкой стартера убедитесь в его исправности путем следующих простых проверок.
1. Рукой проверьте легкость перемещения муфты привода вдоль вала и легкость проворачивания шестерни. Она должна без усилия проворачиваться против часовой стрелки и с усилием - в противоположном направлении.
2. Соедините проводами для «прикуривания» клемму «минус» снятой с автомобиля аккумуляторной батареи с корпусом стартера. Второй провод подсоедините одним концом к клемме «плюс» аккумуляторной батареи, а другим - к выводу управляющего провода тягового реле.

Если тяговое реле исправно, то раздастся щелчок и выдвинется муфта привода.

В противном случае тяговое реле подлежит замене.
3. Отсоедините провод от управляющего вывода тягового реле и подсоедините к контактному болту тягового реле с плетеным проводом. Вал привода стартера должен начать вращаться с частотой более 2000 мин-1. В противном случае отремонтируйте стартер.

Вам потребуются: ключ «на 10»,торцовые головки «на 7», «на 13», ключ TORX Т25, молоток, отвертки с крестообразным и плоским лезвием, раздвижные пассатижи, автотестер.

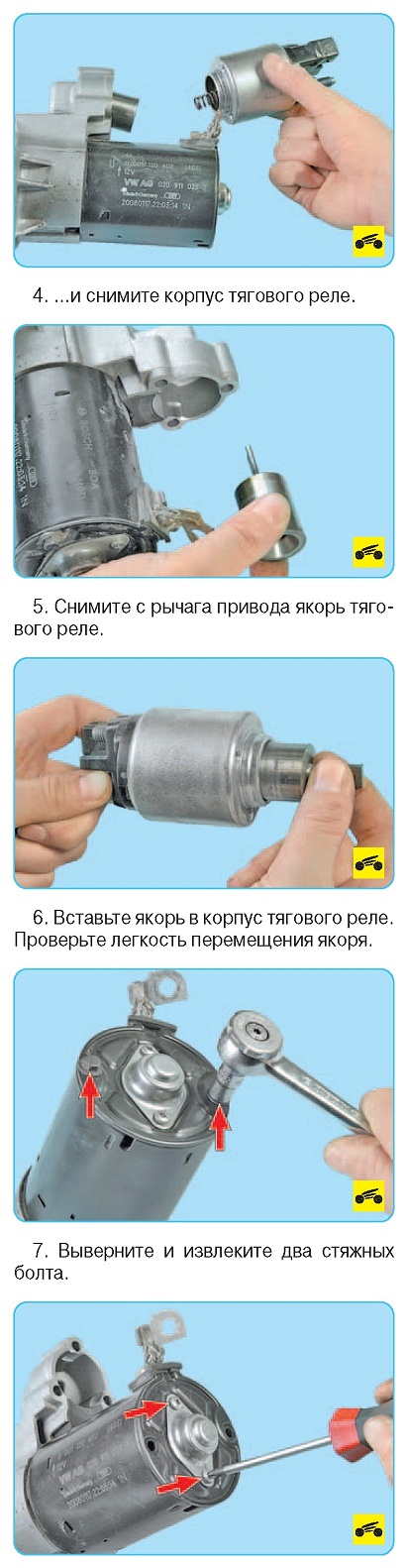

3. Выверните три винта крепления тягового реле к передней крышке...

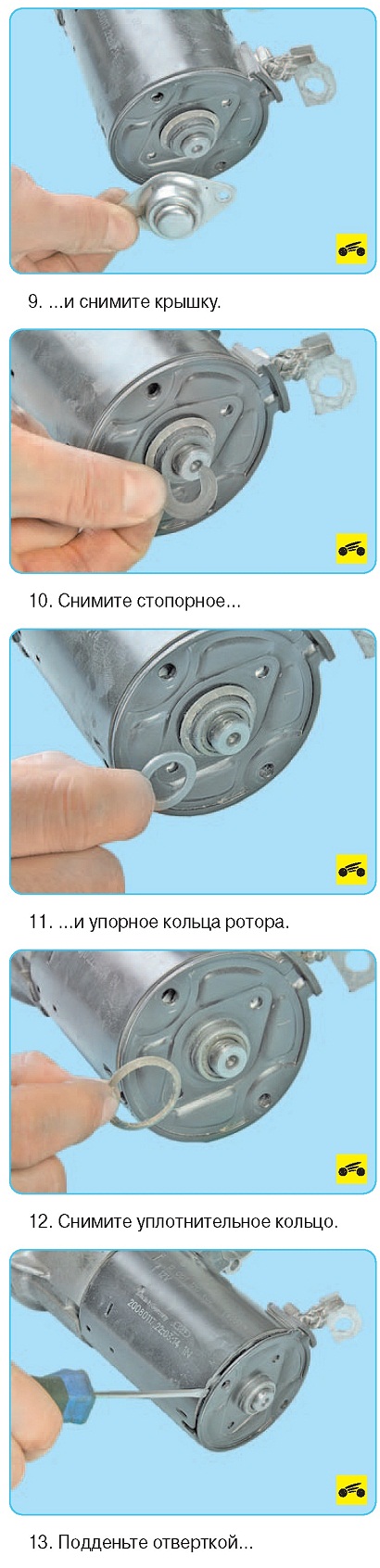

8. Выверните два винта крепления крышки подшипника...

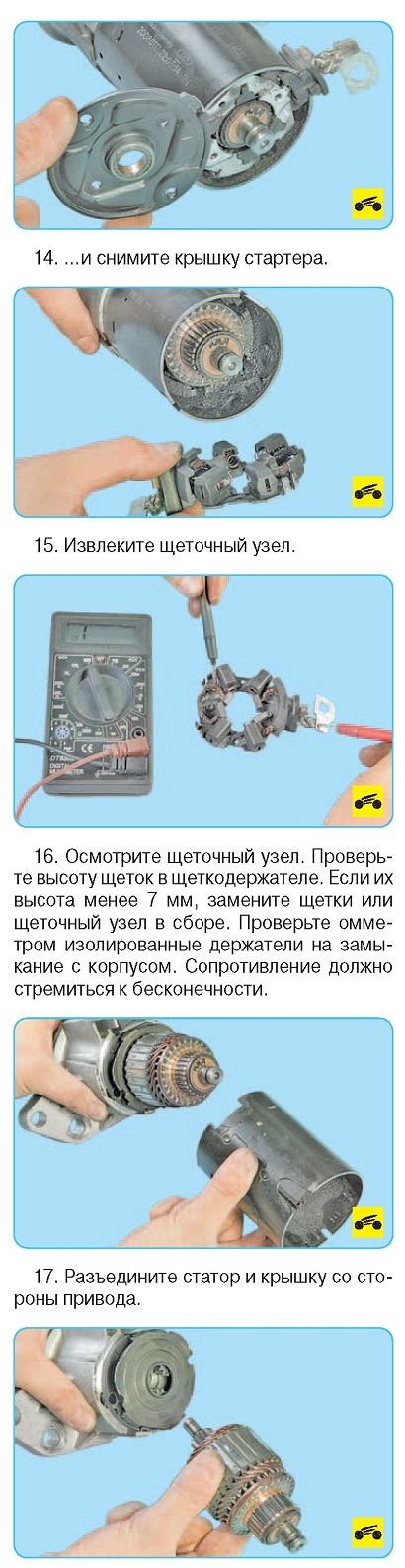

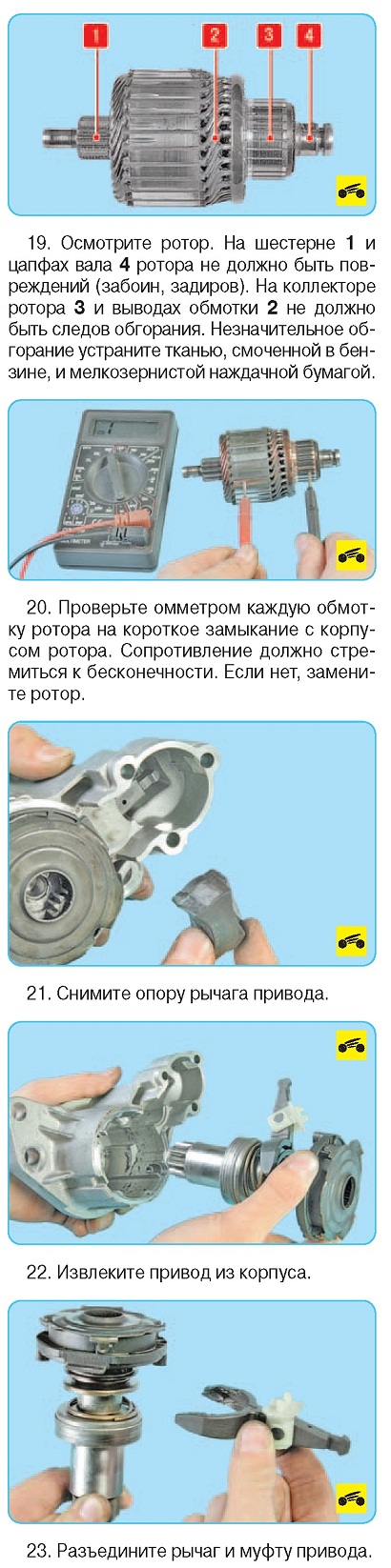

18. Извлеките ротор из планетарного редуктора.

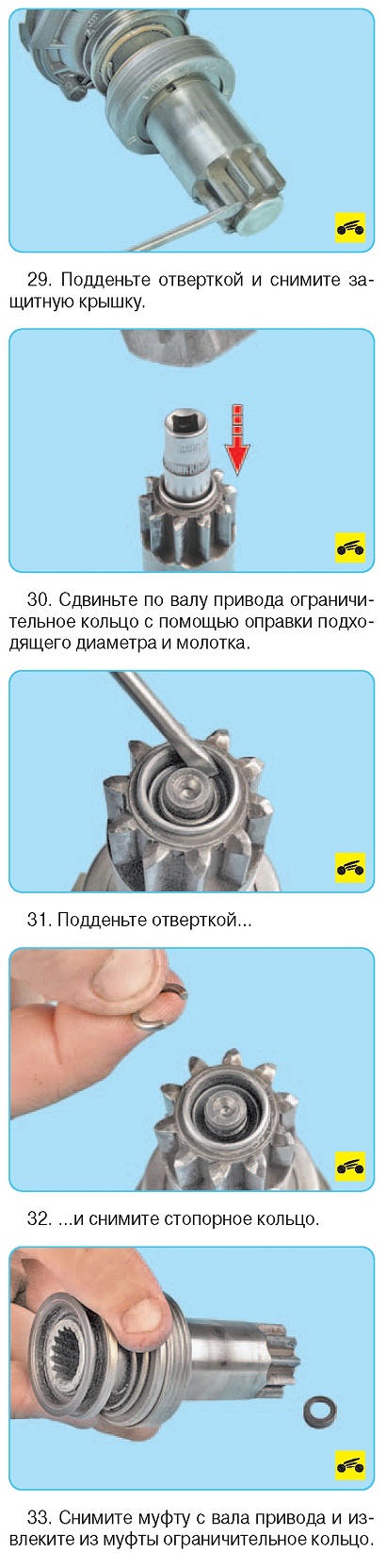

34. Снимите с вала привода стопорное и упорные кольца.
35. Снимите с вала привода коронную шестерню.

36. Соберите стартер в последовательности, обратной разборке, с учетом следующего:

- при установке щеткодержателя на коллектор разведите щетки и зафиксируйте оправкой (например, торцовой головкой из набора инструментов);

- перед установкой тягового реле нанесите тонкий слой силиконового герметика на поверхность реле, контактирующую с крышкой стартера со стороны привода.

ПРЕДУПРЕЖДЕНИЕ

Муфта привода не нуждается в смазке в процессе эксплуатации, однако необходимо очистить ее от грязи. Не применяйте для очистки средства, которые могут вымыть заложенную в муфту смазку.
