Шкода Фабия (2010). ЗАДНЯЯ ПОДВЕСКА
ОСОБЕННОСТИ КОНСТРУКЦИИ
Задняя подвеска полузависимая, рычаж-но-пружинная с продольными рычагами
5 (рис. 7.3), шарнирно закрепленными на кузове автомобиля и связанными
между собой поперечной балкой 3. Верхние и нижние концы пружины 2
упираются на упругие резиновые прокладки.
К рычагам 5 приварены кронштейны, к которым, в свою очередь, прикреплены
ступицы задних колес со щитами тормозных механизмов задних колес.
Впереди к рычагам подвески приварены втулки, в которые запрессованы
резинометаллические шарниры 4 (сайлентблоки).
На рычагах 5 подвески болтами закреплены нижние концы гидравлических
амортизаторов двустороннего действия. Верхние концы амортизаторов
прикреплены к кузову.

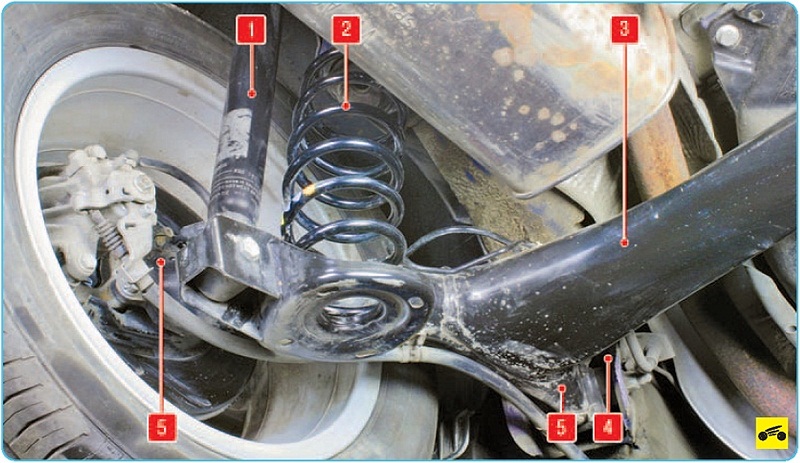

Рис 7.3. Расположение элементов задней подвески на автомобиле: 1 - амортизатор задней подвески; 2 - пружина задней подвески; 3 - балка задней подвески; 4 - шарнир (сайлентблок) рычага задней подвески; 5 - рычаг задней подвески
Шкода Фабия (2010). ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ ЗАДНЕЙ ПОДВЕСКИ, ИХ ПРИЧИНЫ И СПОСОБЫ УСТРАНЕНИЯ
|
Причина неисправности |
Способ устранения |
|
Шум и стук в подвеске |
|
|
Неисправен амортизатор |
Замените амортизатор |
|
Ослабление крепления амортизатора или износ втулок крепления |
Затяните элементы крепления амортизатора или замените втулки |
|
Износ сайлентблоков рычагов подвески |
Замените сайлентблоки |
|
Осадка или поломка пружины |
Замените пружину |
|
Выход из строя подшипника ступицы колеса |
Замените подшипник |
|
Увод автомобиля от прямолинейного движения |
|
|
Разное давление в шинах |
Установите нормальное давление в шинах |
|
Разный износ или рисунок протектора шин |
Замените шины |
|
Нарушены углы установки колес |
Устраните причину нарушения углов установки колес |
|
Осадка или поломка одной из пружин |
Замените пружину |
|
Деформация продольных рычагов |
Замените балку задоей подвески |
|
Износ шарниров (сайлентблоков) продольных рычагов |
Замените шарниры (сайлентблоки) |
|
Повышенный или неравномерный износ протектора шин |
|
|
Давление воздуха в шинах не соответствует норме |
Установите нормальное давление в шинах |
|
Нарушены углы установки колес |
Устраните причину нарушения углов установки колес |
|
Перегрузка автомобиля |
Не допускайте перегрузки автомобиля |
|
Нарушена балансировка колес |
Отбалансируйте колеса |
