Шкода Фабия (2010). ПЕРЕДНЯЯ ПОДВЕСКА

Шкода Фабия (2010). ПЕРЕДНЯЯ ПОДВЕСКА

ОСОБЕННОСТИ КОНСТРУКЦИИ

Передняя подвеска независимая, рычажно-пружинная типа Макферсон, с телескопическими амортизаторными стойками 4 (рис. 7.1), витыми цилиндрическими пружинами, поперечными рычагами 7, стабилизатором поперечной устойчивости торсионного типа.

Основные элементы передней подвески -телескопические амортизаторные стойки

4, совмещающие функции телескопического элемента направляющего механизма и демпфирующего элемента вертикальных колебаний колеса относительно кузова.

На амортизаторных стойках собраны витые цилиндрические пружины, буфера сжатия с защитными кожухами и верхние опоры с упорными подшипниками. Через верхнюю опору передается нагрузка на кузов автомобиля. Амортизаторная стойка соединена с рычагом 7 подвески через поворотный кулак 5 шаровой опорой 6.

Стабилизатор поперечной устойчивости соединен с поперечиной передней подвески автомобиля двумя скобами через резиновые подушки, а с амортизаторными стойками 4 - стойками 3.

Рычаги 7 передней подвески прикреплены к поперечине 1 через передние и задние шарниры (сайлентблоки) 2 и 9. Ступицы передних колес установлены на нерегулируемых двухрядных радиально-упорных шариковых подшипниках.

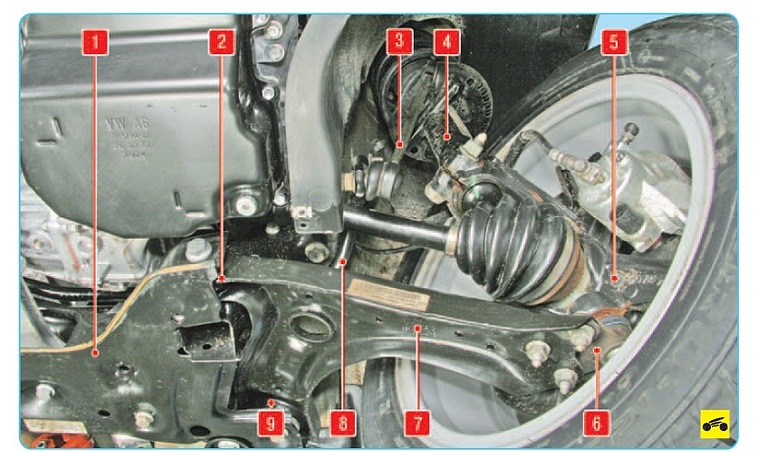

Рис. 7.1. Передняя подвеска: 1 - поперечина передней подвески; 2 - передний шарнир (сайлентблок) рычага; 3 -стойка стабилизатора поперечной устойчивости; 4 - амортизаторная стойка; 5 - поворотный кулак; 6 - шаровая опора; 7 - рычаг передней подвески; 8 - штанга стабилизатора поперечной устойчивости; 9 - задний шарнир (сайлентблок) рычага

Шкода Фабия (2010). ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ ПЕРЕДНЕЙ ПОДВЕСКИ, ИХ ПРИЧИНЫ И СПОСОБЫ УСТРАНЕНИЯ

Причина неисправности	Способ устранения
Шум и стук при движении автомобиля
Ослабление крепления к поперечине скоб стабилизатора поперечной устойчивости автомобиля и его стоек к амортизаторной стойке и стабилизатору	Подтяните ослабленные резьбовые соединения
Износ резиновых элементов стабилизатора и его стоек	Замените изношенные детали
Износ резинового элемента верхней опоры амортизаторной стойки	Замените верхнюю опору амортизаторной стойки
Износ шаровой опоры	Замените шаровую опору
Износ шарниров рулевых тяг	Замените изношенные шарниры
Износ подшипников ступиц передних колес или ослабление крепления гайки ступицы	Замените подшипник или подтяните гайку
Поломка пружины передней подвески	Замените пружину
Разрушение буфера сжатия амортизаторной стойки	Замените буфер сжатия
Недопустимый дисбаланс передних колес	Отбалансируйте колеса
Увод автомобиля от прямолинейного движения по горизонтальной дороге
Неодинаковое давление воздуха в шинах	Отрегулируйте давление воздуха в шинах
Нарушение углов продольного наклона оси поворота передних колес	Регулировка углов продольного наклона оси поворота передних колес конструкцией автомобиля не предусмотрена. Если значения углов не укладываются в допустимые диапазоны, необходимо подтянуть все крепежные детали передней подвески и заменить поврежденные или изношенные детали, поврежденный кузов отремонтируйте
Нарушение углов развала передних колес	Тоже
Неодинаковая осадка пружин	Замените просевшую пружину
Значительная разница в износе протектора шин	Замените шины
Шина неправильно установлена на диск	Правильно смонтируйте шину на диск, учитывая направление вращения, а также внутреннюю или внешнюю сторону шины
Повышенный или неравномерный износ протектора шин
Нарушены схождение и углы установки передних колес	Отрегулируйте схождение и устраните причины нарушения углов установки колес
Повышенный износ шаровых опор, шарниров рулевых тяг и шарниров (сайлентблоков) подвески	Замените изношенные детали
Недопустимый дисбаланс колес	Отбалансируйте колеса
Деформирован кузов или повреждены детали подвески	Отремонтируйте кузов и замените поврежденные детали
Нарушена работа амортизаторной стойки	Замените амортизаторную стойку
