Шкода Фабия (2010). ЗАМЕНА ПРОКЛАДКИ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ ДВИГАТЕЛЕЙ ВВМ, BZG И BTS

При обнаружении течи моторного масла или охлаждающей жидкости в местах соединения головки блока с блоком цилиндров снимите головку и замените ее прокладку. Течь может возникнуть и вследствие коробления головки блока из-за перегрева.

ПРИМЕЧАНИЕ

Работа по замене прокладки головки блока цилиндров показана на примере двигателя BTS, на двигателях ВВМ, BZG и BXW работы проводятся аналогично.
Вам потребуются: ключ «на 14», торцовые головки «на 8», «на 10», «на 19», ключ TORX ТЗО, головка XZN М12, удлинитель, вороток, отвертка с плоским лезвием, специальный шаблон, свечной ключ, стрелочный индикатор с удлинителем, стопор для фиксации шкива.

1. Установите автомобиль на подъемник или смотровую канаву.

2. Снимите защиту картера двигателя (см. «Снятие и установка защиты картера двигателя», с. 65).

3. Отсоедините провод от клеммы минус аккумуляторной батареи.

4. Снимите корпус воздушного фильтра (см. «Снятие и установка воздушного фильтра и воздухозаборника», с. 102).

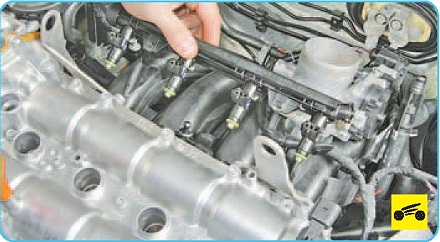

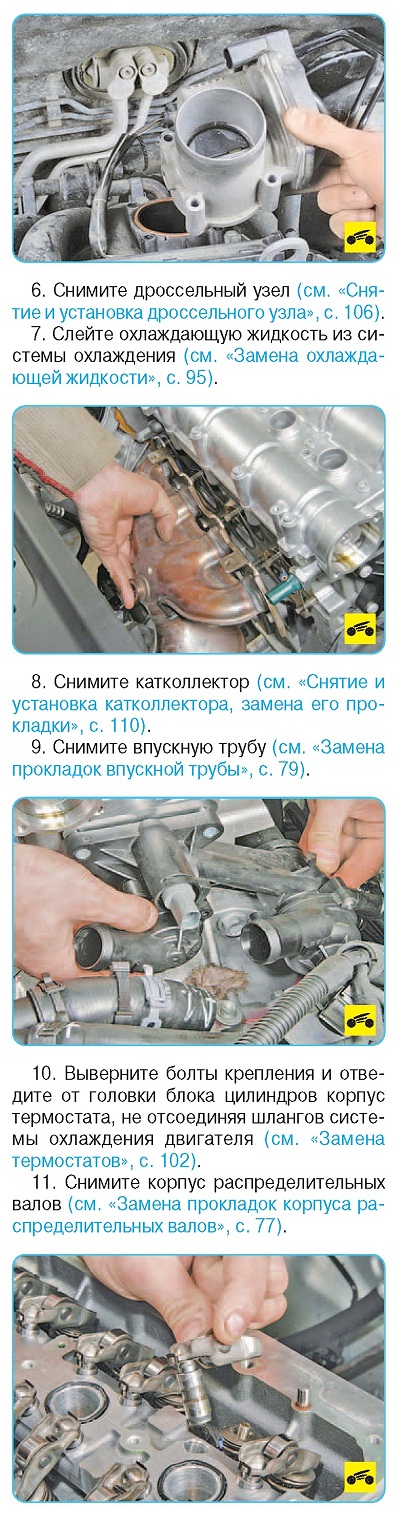

5. Снимите топливную рампу (см. «Снятие и установка топливной рампы», с. 105).

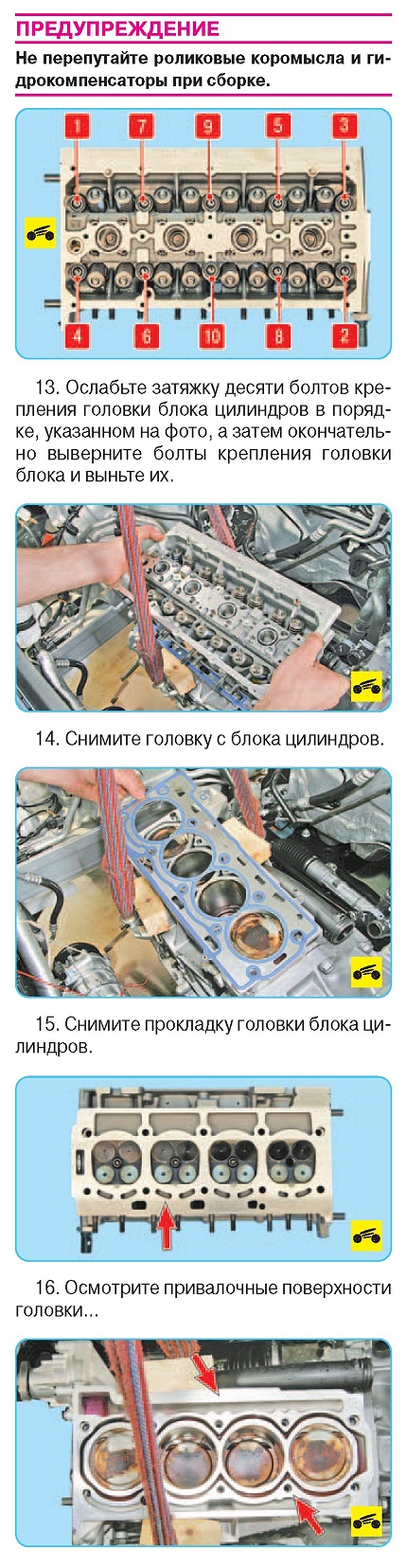

12. Снимите роликовые коромысла и гидрокомпенсаторы, положите их на чистую поверхность.

17. ...и блока цилиндров. Удалите с них остатки старой прокладки растворителем.

18. Проверьте головку блока на отсутствие коробления. Для этого поставьте линейку ребром на поверхность головки сначала посередине вдоль...

19. ...затем по диагонали и щупом измерьте зазор между поверхностью головки и линейкой. Замените головку блока цилиндров, если зазор больше 0,05 мм.

ПРЕДУПРЕЖДЕНИЕ

Новую прокладку головки блока цилиндров извлекайте из упаковки непосредственно перед установкой. Обращайтесь с новой прокладкой очень аккуратно: ее повреждение в дальнейшем приведет к нарушению герметичности соединения.

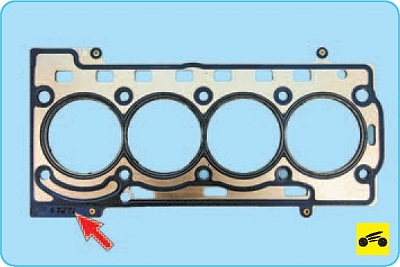

20. Установите на блок цилиндров новую прокладку так, чтобы поверхность, на которую нанесена ее маркировка, была обращена вверх.

21. Установите головку блока цилиндров в последовательности, обратной снятию, с учетом следующего:

- удалите из резьбовых отверстий под болты крепления головки блока цилиндров масло или охлаждающую жидкость, попавшие туда при снятии головки;

- обязательно установите новую прокладку и болты крепления головки блока цилиндров, повторное использование прокладки и болтов не допускается;

- смажьте болты моторным маслом;

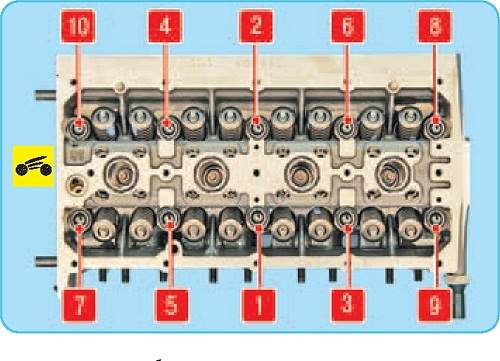

- затяните болты на холодном двигателе в порядке, указанном на фото, в четыре этапа:

1-й - вверните болты крепления головки блока цилиндров от руки;

2-й - затяните болты в порядке, указанном на фото, моментом 30 Нм;

3-й - доверните болты крепления на 90°;

4-й - еще раз доверните болты крепления на 90°.

22. Установите все детали в порядке, обратном снятию.

23. Отрегулируйте фазы газораспределительного механизма (см. «Регулировка фаз газораспределительного механизма двигателей ВВМ, BZG и BTS», с. 68).

24. Залейте масло в систему смазки двигателя (см. «Замена масла в двигателе и масляного фильтра», с. 90).

25. Залейте охлаждающую жидкость в систему охлаждения двигателя (см. «Замена охлаждающей жидкости», с. 95).

26. Пустите двигатель, убедитесь в отсутствии течи масла и охлаждающей жидкости.
