Шкода Фабия (2010). КОМБИНАЦИЯ ПРИБОРОВ

Расположение приборов и сигнализаторов в комбинации приборов показано на рис. 1.9.

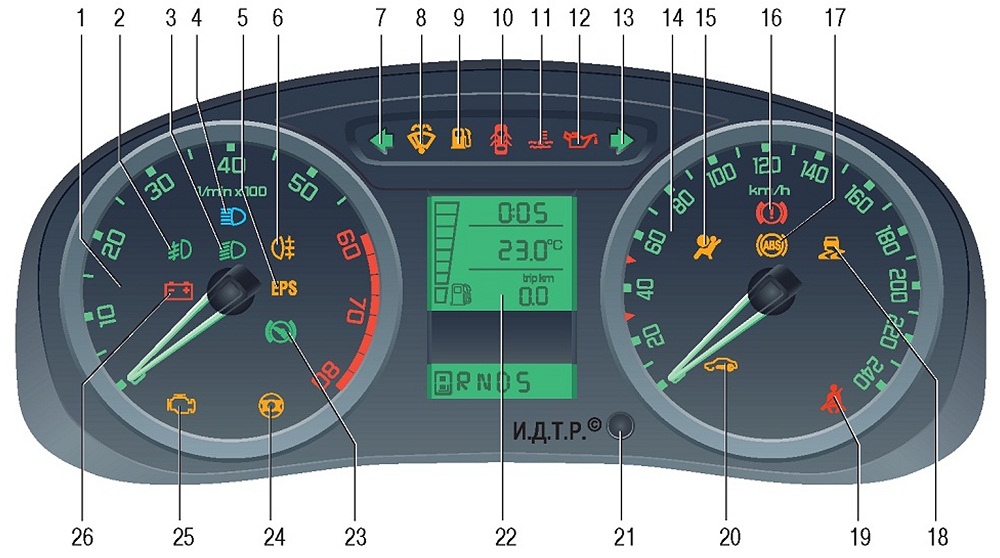

Рис. 1.9. Комбинация приборов

В комбинации приборов установлены следующие приборы и сигнализаторы.

1 - тахометр электронного типа. Показывает частоту вращения коленчатого вала двигателя. Шкала имеет деления от 0 до 80, цена деления 5. Чтобы узнать частоту вращения коленчатого вала в мин1, нужно показания тахометра умножить на 100. Красная зона шкалы означает опасный режим работы двигателя.

2 - сигнализатор включения противотуманных фар (со светофильтром зеленого цвета). Загорается при включении передних противотуманных фонарей.

3 - сигнализатор включения ближнего света фар (со светофильтром зеленого цвета). Загорается при включении ближнего света фар.

4 - сигнализатор включения дальнего света фар (со светофильтром синего цвета). Загорается при включении дальнего света фар.

5 - сигнализатор состояния системы управления двигателем (со светофильтром желтого цвета). Загорается при включении зажигания и гаснет после пуска двигателя. Загорание сигнализатора при работающем двигателе указывает на неисправность в системе управления двигателем. В этом случае блок управления переходит на резервную программу, что позволяет продолжать движение. При загорании сигнализатора необходимо проверить электронный блок управления на диагностическом оборудовании и устранить неисправность.

6 - сигнализатор включения противотуманных фонарей (со светофильтром желтого цвета). Загорается при включении противотуманных фонарей.

7 - сигнализатор включения левого указателя поворота (в виде стрелки со светофильтром зеленого цвета). Загорается мигающим светом при включении левого указателя поворота (синхронно с ним). Мигание сигнализатора с удвоенной частотой или его постоянное горение свидетельствует о перегорании лампы в каком-либо указателе левого поворота.

8 - сигнализатор недостаточного уровня жидкости в бачке стеклоомыва-телей (со светофильтром желтого цвета). Загорается при недостаточном уровне жидкости в бачке стеклоомывателей. Дополнительно сопровождается звуковым сигналом (один краткий звуковой сигнал).

9 - сигнализатор минимального резерва топлива в баке (со светофильтром желтого цвета). Загорается при остатке топлива в баке примерно 7 литров. Дополнительно сопровождается звуковым сигналом (один краткий звуковой сигнал).

10 - сигнализатор незакрытой боковой двери (со светофильтром красного цвета). Загорается, если не закрыта (или неплотно закрыта) одна из боковых дверей, капот или дверь задка в момент, когда ключ находится в замке зажигания.

11 - сигнализатор аварийного повышения температуры или недостаточного уровня охлаждающей жидкости (со светофильтром красного цвета). Загорается при включении зажигания и гаснет после пуска двигателя. Загорается и горит непрерывно, если температура охлаждающей жидкости поднимается выше критической, или ее уровень падает ниже минимального. Дополнительно сопровождается

звуковым сигналом (три кратких звуковых сигнала).

ПРЕДУПРЕЖДЕНИЕ

Движение автомобиля с горящим сигнализатором запрещается, так как это приведет к поломке двигателя. Остановитесь, заглушите двигатель и устраните причину неисправности.
12 - сигнализатор аварийного падения давления масла (со светофильтром красного цвета). Загорается при включении зажигания и гаснет после пуска двигателя. Если сигнализатор не гаснет через несколько секунд после пуска двигателя, горит непрерывно или мигает, это говорит о падении давления масла в системе или о недостаточном уровне масла. Дополнительно сопровождается звуковым сигналом (три кратких звуковых сигнала).

ПРЕДУПРЕЖДЕНИЕ

Движение автомобиля с горящим сигнализатором запрещается, так как это приведет к поломке двигателя. Остановитесь, заглушите двигатель и устраните причину неисправности.
13 - сигнализатор включения правого указателя поворота (в виде стрелки со светофильтром зеленого цвета). Загорается мигающим светом при включении правого указателя поворота (синхронно с ним). Мигание сигнализатора с удвоенной частотой или его постоянное горение свидетельствует о перегорании лампы в каком-либо указателе правого поворота.

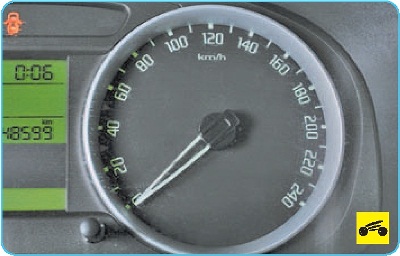

14 - спидометр. Показывает, с какой скоростью в данный момент движется автомобиль. Шкала проградуирована от 0 до 240 км/ч, цена деления 10 км/ч.

15 - сигнализатор неисправности подушек безопасности (со светофильтром желтого цвета). Загорается на несколько секунд при включении зажигания, и затем гаснет. Если сигнализатор не гаснет, загорается во время движения, мигает или не загорается при включении зажигания, это говорит о неисправности в системе подушек безопасности.

ПРЕДУПРЕЖДЕНИЕ

При неисправности в системе подушек безопасности немедленно обратитесь в автосервис. Помимо возможного отказа в аварийной ситуации, подушка может неожиданно сработать во время движения, что приведет к тяжелым последствиям.
16 - сигнализатор состояния тормозной системы и включения стояночного тормоза (со светофильтром красного цвета). Загорается при включенном зажигании в случае чрезмерного снижения уровня тормозной жидкости в бачке, при поднятом рычаге стояночного тормоза или при неисправности в тормозной системе. В последнем случае одновременно может загореться сигнализатор 17 неисправности анти-блокировочной системы.

ПРЕДУПРЕЖДЕНИЕ

Движение автомобиля с неисправной тормозной системой запрещено. Остановитесь и устраните причину неисправности.
17 - сигнализатор состояния анти-блокировочной системы (ABS) (со светофильтром желтого цвета). Загорается на несколько секунд при включении зажигания и затем гаснет. Если сигнализатор не гаснет, загорается во время движения, мигает или не загорается при включении зажигания, это говорит о неисправности в ан-тиблокировочной системе тормозов. При этом одновременно могут загореться сигнализаторы 16 и 18.

18 - сигнализатор состояния электронной системы стабилизации (ESP)

(со светофильтром желтого цвета). Загорается на несколько секунд при включении зажигания и затем гаснет. Если система ESP отключена, сигнализатор горит постоянно. Во время движения, при включенной системе ESP сигнализатор мигает в момент срабатывания системы. Это не является неисправностью и свидетельствует о нормальной работе системы. Если при включенной системе ESP сигнализатор не гаснет через несколько секунд после включения зажигания, загорается и горит постоянно во время движения, или не загорается при включении зажигания, это говорит о неисправности в системе. При этом одновременно могут загореться сигнализаторы 16 и 17.

19 - сигнализатор непристегнутого ремня безопасности (со светофильтром красного цвета). Загорается при включении зажигания. При движении автомобиля (если скорость превышает 25 км/ч) начинает мигать (примерно в течение трех минут), если не пристегнут ремень безопасности водителя или переднего пассажира. Дополнительно сопровождается звуковым сигналом.

20 - сигнализатор состояния противоугонного устройства (иммобилизато-ра) (со светофильтром желтого цвета). Загорается на несколько секунд при включении зажигания и затем гаснет.

Если по какой-либо причине код ключа не совпадает с блоком управления - сигнализатор начинает непрерывно мигать и двигатель автомобиля невозможно завести.

21 - рукоятка сброса показаний счетчика суточного пробега и настройки часов. При кратком нажатии на рукоятку происходит переключение с режима счетчика общего пройденного пути на режим суточного пробега и наоборот. Если рукоятка нажата примерно одну секунду, происходит сброс показаний счетчика суточного пробега. Если рукоятка нажата более трех секунд, на информационном дисплее отображается количество километров и дней, оставшихся до очередного планового технического обслуживания. Для настройки электронных часов поворачивайте рукоятку в левую сторону (установка часов) и в правую сторону (установка минут).
22 - информационный дисплей. На дисплей выводятся показания электронного счетчика суммарного пробега (одометр) в километрах. После пробега 1 ООО ООО км начинается новый цикл отсчета одометра. При помощи рукоятки 21 включают индикацию счетчика суточного пробега или устанавливают

время в режиме индикации часов. На этом же дисплее выводится информация с маршрутного компьютера, информационные и предупредительные тексты (см. «Маршрутный компьютер», с. 20). Помимо этого на дисплее после включения зажигания постоянно индицируется указатель уровня топлива с электронной шкалой и режим работы АКП (для автомобилей, оборудованных АКП).

23 - сигнализатор блокировки механизма рычага селектора АКП (для автомобилей, оборудованных АКП) со светофильтром зеленого цвета. Загорается при включении зажигания, напоминая водителю о необходимости нажать на педаль тормоза перед перемещением рычага селектора АКП из положения «Р» или «N» в положение для движения.

24 - сигнализатор неисправности усилителя рулевого управления (со светофильтром желтого цвета). Загорается на несколько секунд при включении зажигания и затем гаснет. Если сигнализатор не гаснет, загорается во время движения или не загорается при включении зажигания, это говорит о неисправности в электрогидроусилителе рулевого управления.

ПРЕДУПРЕЖДЕНИЕ

При постоянно горящем сигнализаторе неисправности усилителя рулевого управления немедленно обратитесь в автосервис, так как внезапный отказ усилителя во время движения может привести к тяжелым последствиям.
25 - сигнализатор неисправности системы управления двигателем (со светофильтром желтого цвета). Загорается на несколько секунд при включении зажигания и затем гаснет. Если сигнализатор не гаснет, загорается во время движения или не загорается при включении зажигания, это говорит о неисправности в системе управления двигателем.

26 - сигнализатор разряда аккумуляторной батареи (со светофильтром красного цвета). Загорается при включении зажигания и гаснет после пуска двигателя. Постоянное горение сигнализатора или его свечение вполнакала при работающем двигателе указывает на отсутствие зарядного тока, вызванное неисправностью генератора или регулятора напряжения, а также слабым натяжением (или обрывом) ремня привода вспомогательных агрегатов.

ПРЕДУПРЕЖДЕНИЕ

Движение автомобиля с горящим сигнализатором запрещается, так как, помимо полного разряда аккумуляторной батареи, это может указывать на замыкание в цепи зарядки, что может привести к пожару.
