Рено Лоджи 2012 года. Привод тормозов

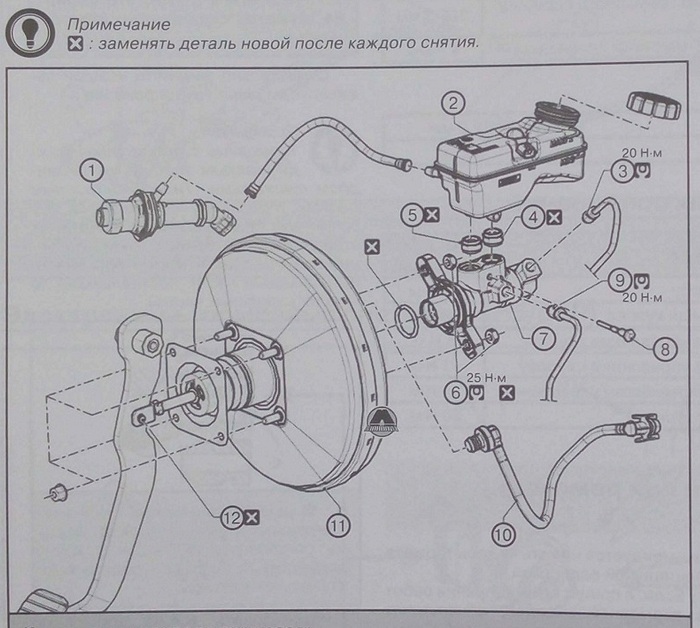

Компоненты привода тормозов:
1. Главный цилиндр сцепления. 2. Бачок тормозной жидкости. 3. Тормозной трубопровод между главным тормозным цилиндром и гидроэлектронным блоком управления. 4. Уплотнение между бачком и вторичной камерой главного тормозного цилиндра. 5. Уплотнение между бачком и первичной камерой главного тормозного цилиндра. 6. Гайки крепления главного тормозного цилиндра 7. Главный тормозной цилиндр. 8. Штифт бачка тормозной жидкости. 9 Тормозной трубопровод между главным тормозным цилиндром и гидроэлектронным блоком управления. 10. Вакуумный шланг с обратным клапаном 11 вакуумный усилитель тормозов. 12. Соединительный штифт педали тормоза и штока усилителя тормозов.

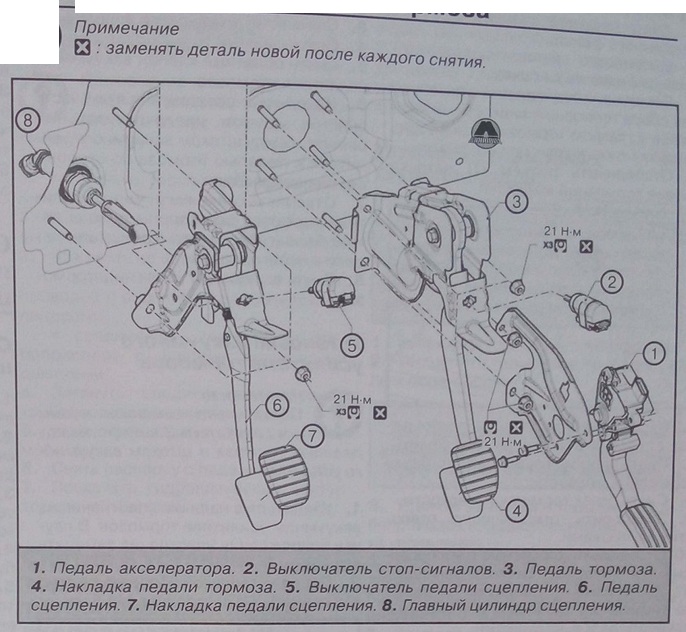

Снятие и установка педали тормоза

Снятие педали тормоза

1. Снять крышку доступа к блоку реле и предохранителей салона автомобиля.

2. Отсоединить разъем от выключателя стоп-сигналов.

3. Снять выключатель стоп-сигналов, повернув его на четверть оборота против часовой стрелки.

4. Отсоединить разъем педали акселератора.

5. Снять педаль акселератора.

6. Извлечь соединительный штифт (10) между педалью тормоза и штоком вакуумного усилителя тормозов.

• Разблокировать соединительный штифт, повернув фиксатор в направлении стрелки (11).

• Извлечь соединительный штифт в направлении стрелки (12).

7. Извлечь ось педали тормоза.

8. Снять педаль тормоза с автомобиля.

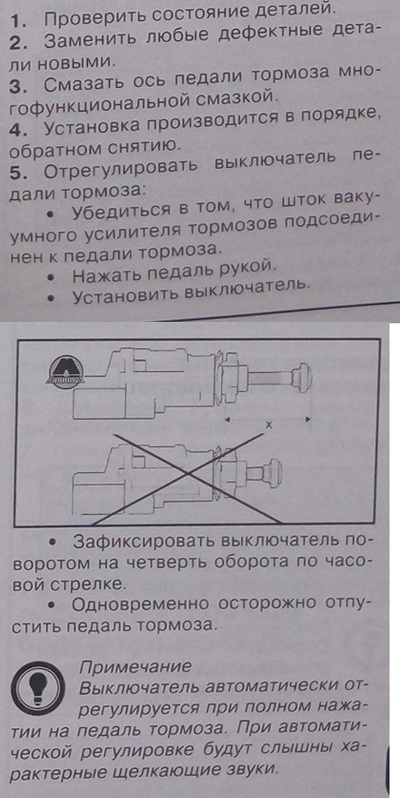

Установка педали тормоза
