Рено Лоджи 2012 года. Замена ремня привода навесного оборудования дизеля K9K 1,5 л

Использовать защитные перчатки.

Не запускать двигатель без установленного ремня привода навесного оборудования - существует риск повреждения шкива коленчатого вала.

Снятие ремня привода навесного оборудования

1. Поместить автомобиль на двустоечный подъемник.

2. Снять защитный поддон двигателя.

3. Снять переднее правое колесо с автомобиля.

4. Снять передний правый подкрылок.

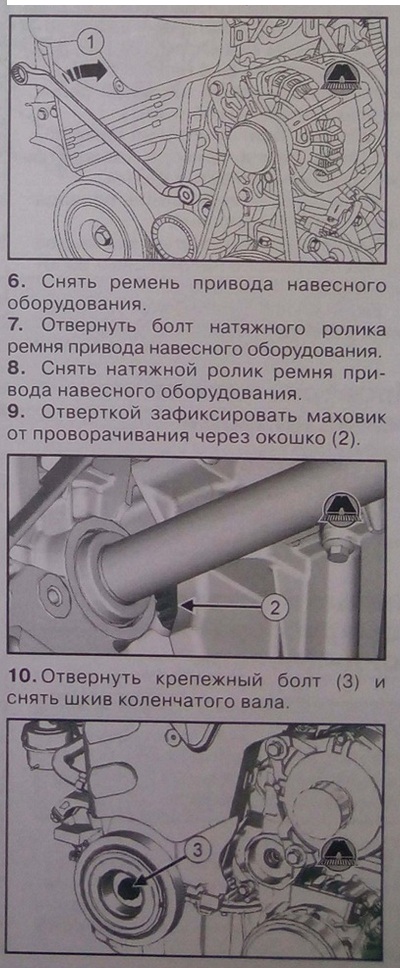

5. С помощью накидного ключа 16 мм (1) провернуть автоматический натяжитель ремня привода навесного оборудования по часовой стрелке.

Установка ремня привода навесного оборудования

Примечание

В случае повторного использования шкива коленчатого вала очистить его канавки щеткой для удаления любых отложений.

Использовать для очистки шкива только щетку с щетиной из пластика или некоррозионных материалов (например, меди).

Примечание

Обязательно заменять новыми следующие части:

• Болт крепления шкива коленчатого вала.

• Ремень привода навесного оборудования.

• Натяжной ролик ремня привода навесного оборудования.

• Болт натяжного ролика ремня привода навесного оборудования.

1. Установить шкив коленчатого вала, проворачивая его таким образом, чтобы совместить с сегментной шпонкой коленчатого вала.

2. Наживить новый болт крепления шкива коленчатого вала.

3. Зафиксировать маховик двигателя от проворачивания отверткой.

4. Затянуть болт крепления шкива коленчатого вала моментом 120 Н*м, после чего дотянуть еще на 90±15 град.

5. Установить новый натяжной ролик с новым крепежным болтом.

6. Затянуть болт крепления натяжного ролика ремня привода навесного оборудования моментом 40 Н*м.

7. Установить новый ремень привода навесного оборудования.

8. Провернуть коленчатый вал на два полных оборота по направлению рабочего вращения двигателя.

9. Дальнейшая установка производится в порядке, обратном снятию.
