Рено Логан (2004+). Замена замка задней двери

Вам потребуются: все инструменты, необходимые для снятия обивки и стекла задней двери, а также ключи TORX ТЗО и Т40, отвертка с плоским лезвием.

1. Снимите обивку задней двери (см. «Снятие и установка обивки задней двери», с. 203).

2. Снимите стекло задней двери (см. «Замена стекла задней двери», с. 203).

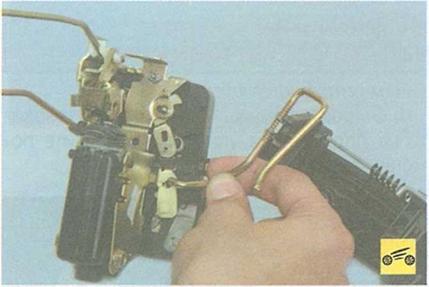

3. Отсоедините тягу наружной ручки от рычага замка, отстегнув фиксатор тяги и повернув его в сторону.

Отсоединение тяги наружной ручки для наглядности показано на снятых ручке и замке.

Тяга внутренней ручки привода замка была отсоединена в процессе снятия обивки задней двери.

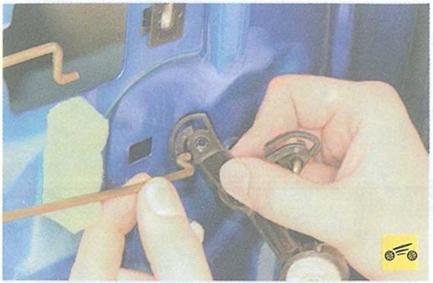

Поддев отверткой, извлеките ось коромысла привода блокировки замка из отверстия в панели двери.

5. Поверните коромысло на 90° против часовой стрелки...

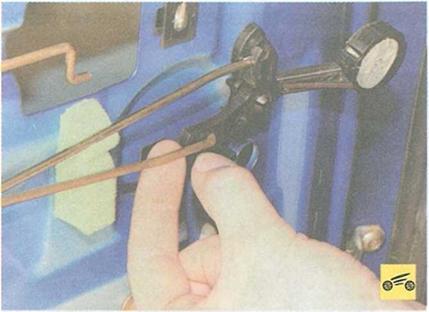

6. ...и, отсоединив от коромысла тягу привода блокировки замка, снимите коромысло вместе с тягой кнопки блокировки.

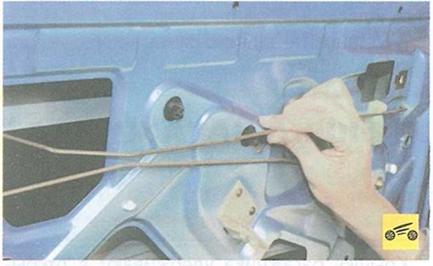

7. Извлеките из держателей на внутренней панели двери тяги привода и блокировки замка.

8. Сожмите фиксаторы держателя тяги, утопите их внутрь двери и снимите держатель.

9. Выверните три винта крепления замка к панели двери.

10. Выведя замок в технологическое отверстие в панели двери...

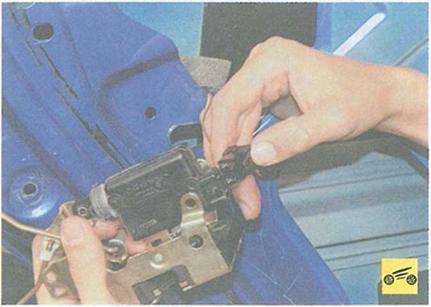

11. ...отсоедините от него колодку жгута проводов и снимите замок с автомобиля.

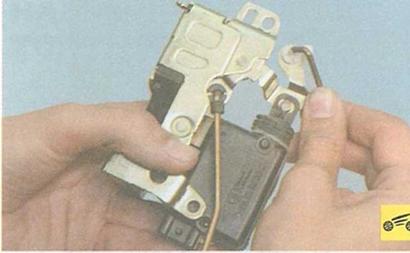

12. Если меняете замок, отсоедините от него тяги внутренней ручки привода и блокировки, отстегнув и повернув в стороны их фиксаторы, и установите их на новый замок.

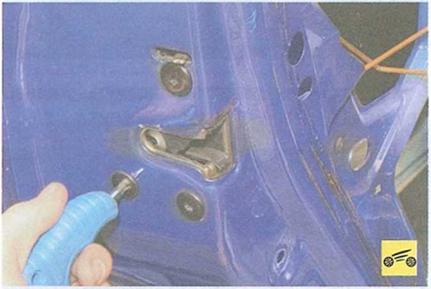

13. Для снятия защелки замка двери выверните ее из стойки кузова.

14. Установите замок задней двери и все снятые детали в порядке, обратном снятию.
