Рено Логан (2004+). Замена выключателей панели приборов

На автомобили Renault Logan устанавливают иммобилизатор - электронное устройство, предназначенное для предотвращения несанкционированного пуска двигателя путем разрыва электрических цепей системы управления двигателем.

Иммобилизатор состоит из блока управления, катушки связи в замке зажигания (кольца транспондера), ключей и контрольной лампы в комбинации приборов. Режимы работы иммобилизатора отображаются включением сигнальной лампы.

Блок управления иммобилизатором подключается к контроллеру через диагностическую линию. Блок управления включает в себя встроенное реле, которое подключает колодку диагностики к контроллеру или отключает ее. Если к диагностической колодке не подключен диагностический прибор, то реле размыкает диагностическую цепь и линия используется для связи контроллера и блока управления. При подключении прибора к колодке диагностики реле замыкает диагностическую цепь, что позволяет проводить обмен информацией между прибором и контроллером. Однако блок управления иммобилизатором имеет приоритет перед диагностическим прибором при работе с контроллером, в случае необходимости блок управления прерывает связь контроллера с прибором (например, для обмена информацией между блоком управления и контроллером при пуске двигателя).

Вам потребуется отвертка с плоским лезвием.

Отсоедините провод от клеммы «минус» аккумуляторной батареи.

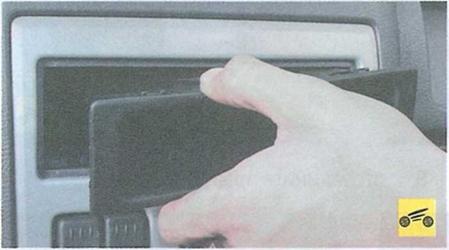

2. Извлеките заглушку гнезда для магнитолы...

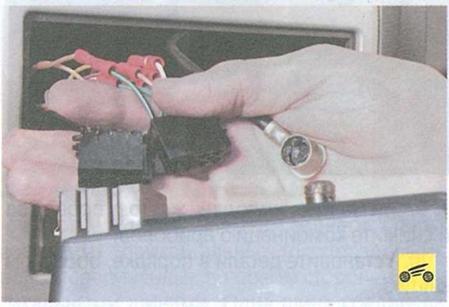

3. ...и отсоедините от нее колодки жгута проводов и провод антенны или снимите автомагнитолу (в зависимости от комплектации).

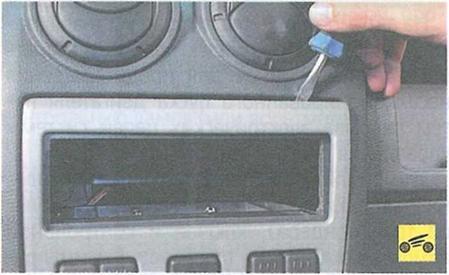

4. Подденьте отверткой.

5. ...и снимите центральную накладку, преодолев усилие фиксаторов.

б. Сожмите фиксатор...

...и отсоедините от выключателя колодку жгута проводов.

8. Аналогично отсоедините колодки жгута проводов от остальных выключателей.

9. Сожмите фиксаторы и извлеките выключатель из центральной накладки.

10.Аналогично снимите остальные выключатели.

11.Установите детали в порядке, обратном снятию.
