Рено Логан (2004+). Проверка и замена под рулевых переключателей

Вам потребуются: ключ TORX Т20, отвертка с крестообразным лезвием, тестер.

1.     Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2.




Снимите кожух рулевой колонки, см. «Снятие и установка выключателя (замка) за­жигания», с. 172.

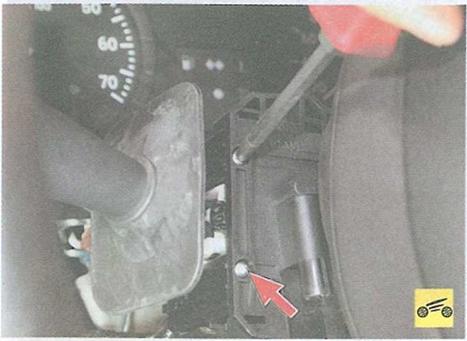

3. Выверните два винта крепления подру- левого переключателя...














4. ...и извлеките его из гнезда соединителя.











5.     Отсоедините от переключателя колодку жгута проводов.

6.     Аналогично снимите второй подрулевой переключатель.

7.     Установите переключатели и все детали в порядке, обратном снятию.

Снятие подрулевых переключателей в сбо­ре с соединителем выполняйте в следующем порядке.

1.     Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2.     Снимите рулевое колесо (см. «Снятие и установка рулевого колеса», с. 142).

3.     Снимите кожух рулевой колонки, см. «Снятие и установка выключателя (замка) за­жигания», с. 172.

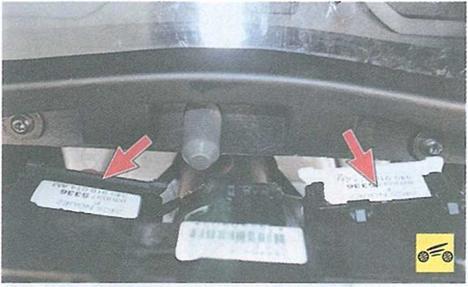

4.     Отсоедините от подрулевых переключа­телей колодки жгута проводов.






5.     Выверните болт хомута крепления со­единителя...






б. ...и надавите на него, чтобы ослабить хомут.

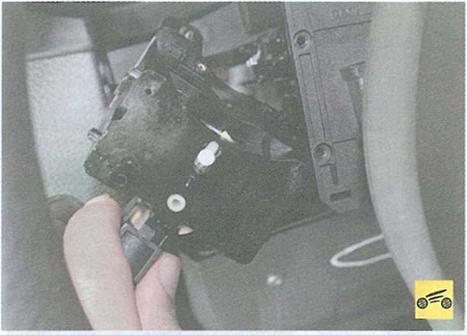

7.    Снимите соединитель в сборе с подруле- выми переключателями.

8.    Установите детали в порядке, обратном снятию.

Исправность подрулевых переключателей определяют, проверяя правильность замыка­ния контактов при различных положениях ры­чагов. Снимите переключатели для проверки и подключите контрольную лампу на 12 В (с источником тока) или автотестер с функци­ей «прозвонки» цепи к соответствующим вы­водам, указанным в табл. 10.3 и 10.4. Переве­дите рычаг переключателя в положение, соот-

ветствующее проверяемым контактам,  лам­па должна загореться. В противном случае вы­ключатель неисправен.

Номера выводов переключателей указаны на рис. 10.4 и 10.5.

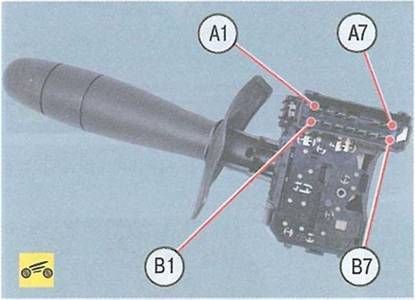

Рис. 10.4. Номера выводов переключателя наружного освещения и указателей поворота с кнопкой включения звукового сигнала






Рис. 10.5. Номера выводов переключателя очистителя и омывателя ветрового стекла с кнопкой переключения режимов отображе­ния бортового компьютера









Таблица 10 3                                             Замыкание контактов при различных положениях

рычага переключателя наружного освещения и указателей поворота с кнопкой включения звукового сигнала

Включаемый прибор

Номера замкнутых контактов

Левый указатель поворота

А7-А6

Правый указатель поворота

А5-А6

Габаритный свет

В1-В2

Переключение ближнего/дальнего света

B5-B3

Дальний свет фар

B5-B3 B7-B6

Передние противотуманные фары

А1-В2 + В1-В2

Задний противотуманный фонарь

АЗ-В2 + В1-В2

Звуковой сигнал

А4-В6






Таблица 10 4                              Замыкание   контактов  при различных положениях рычага

переключателя очистителя и омывателя ветрового стекла с кнопкой переключения режимов отображения бортового компьютера

Включаемый прибор

Номера замкнутых контактов

Насос омывателя ветрового стекла

А4-В4

Малая скорость работы стеклоочистителя

АЗ-А7

Высокая скорость работы стеклоочистителя

А2-А7

Прерывистый режим работы стеклоочистителя

А1-А7 + АЗ-А6

Прерывистый режим работы стеклоочистителя, малая скорость

АЗ-А6

Кнопка переключения режимов отображения бортового компьютера

А4-В7
