Рено Логан (2004+). Расположение предохранителей, плавких вставок и реле и их замена

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля сбоку панели приборов елевой стороны и в подкапотном пространстве с левой и правой стороны аккумуляторной батареи.

Большинство предохранителей установлено в монтажном блоке предохранителей в салоне (рис. 10.1, крышка блока в панели приборов снята), расположенном в левом торце панели приборов под пластиковой крышкой. Цепи, защищаемые предохранителями (показаны на фото), приведены в табл. 10.1.

Кроме того, реле и предохранители расположены в монтажном блоке в подкапотном пространстве (рис. 10.2, крышка монтажного блока снята). В табл. 10.2 указаны

обозначения блоков и назначение установленных реле и предохранителей. Следует иметь в виду, что на конкретной модели автомобиля могут отсутствовать некоторые цепи, указанные в таблице, и различаться положения блоков.

Номер предохранителя (см. рис. 10.1)	Цвет предохранителя	Защищаемая цепь
F1 (20 А)	Желтый	Очиститель ветрового стекла
F2 (5 А)	Бежевый	Комбинация приборов, ЭБУ
F3 (20 А)	Желтый	Фонари заднего хода, стоп-сигналы
F4 (10 А)	Красный	Подушка безопасности
F5	Красный	То же
F6	Резерв	Место под установку охранной сигнализации
F7	Резерв	Прицеп
F8	—	—
F9 (10 А)	Красный	Левая фара (ближний свет)
F10 (10 А)	Красный	Правая фара (ближний свет
F11 (10 А)	Красный	Левая фара (дальний свет)
F12 (10 А)	Красный	Правая фара (дальний свет)
F13 (30 А)	Зеленый	Задний электростеклоподъемник
F14 (30 А)	Зеленый	Передний электростеклоподъемник
F15 (10 А)	Красный	ABS
F16 (15 А)	Резерв	Электроподогрев сидений
F17 (15 А)	Синий	Звуковой сигнал
F18 (10 А)	Красный	Габаритный свет левого борта
F19 (7,5 А)	Красный	Габаритный свет правого борта
F20 (7,5 А)	Коричневый	Задний противотуманный фонарь
F21 (5 А)	Бежевый	Электрообогрев наружных зеркал заднего вида
F22	—	—
F23	Резерв	Место под установку охранной сигнализации
F24	—	—
F25	—	—
F26	—	—
F27	—	—
F28 (15 А)	Синий	Освещение салона
F29 (15 А)	Синий	Общее питание
F30 (20 А)	Желтый	Блокировка открывающихся элементов кузова
F31 (15 А)	Синий	Противотуманные фары
F32 (30 А)	Зеленый	Электрообогрев заднего стекла
F33	—	—
F34	—	—
F35	—	—
F36 (30 А)	Зеленый	Система отопления (кондиционирования) и вентиляции салона
F37 (5 А)	Бежевый	Электропривод наружных зеркал заднего вида
F38 (10 А)	Красный	Автомагнитола
F39 (30 А)	Зеленый	Система отопления (кондиционирования) и вентиляции салона

Рис. 10.2а. Номера реле и предохранителей в монтажном блоке, расположенном в моторном отсеке (правая часть)

Рис. 10.26. Номера реле и предохранителей в монтажном блоке, расположенном в моторном отсеке (левая часть)

Таблица 10.2

Назначение реле и предохранителей в монтажном блоке, расположенном в подкапотном пространстве (рис. 10.2а, 10.26)

Блок реле/ предохранителей	Номер реле/ предохранителей	Назначение реле/ предохранителей
597А	F1 (60 А)	Охранная сигнализация, переключатель наружного освещения, реле системы освещения дневного движения (блок 1034)
	F2 (60 А)	Переключатель наружного освещения, монтажный блок предохранителей в салоне
597В	F1 (30 А)	Питание платы реле
	F2 (25 А)	Цепь питания реле системы впрыска
	F3 (5 А)	Цепь питания реле системы впрыска, ЭБУ системы впрыска
597С	F1 (50 А)	ЭБУ ABS
	F2 (25 А)	ЭБУ ABS
597D	F1 (40 А)	Реле большой скорости вращения электровентилятора (реле 236), плата реле
299	231 (20 А)	Противотуманные фары
	753 (20 А)	Насос омывателя фар
784	474 (20 А)	Реле включения компрессора кондиционера
	700 (20 А)	Реле малой скорости вращения электровентилятора
1034	288 (20 А)	Реле освещения дневного движения
	289 (20 А)	Тоже
	290 (20 А)	»
1047	236 (20 А)	Реле топливного насоса
	238 (20 А)	Реле блокировки впрыска
Отдельные реле	233 (40 А)	Реле вентилятора отопителя
	236 (40 А)	Реле большой скорости вращения электровентилятора

1. Для получения доступа к монтажному блоку снимите крышку в панели приборов.

На внутренней стороне крышки нанесена схема расположения реле и предохранителей, а также находятся запасные предохранители 1 различных номиналов и пластмассовый пинцет 2 для извлечения предохранителей из монтажного блока.

2. Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. 10.1 цепи, которые защищает данный предохранитель.

Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, а также самодельными перемычками - это может привести к повреждению электрических приборов и даже к пожару.

3. Извлеките заменяемый предохранитель с помощью пинцета.

4. Так выглядит перегоревший предохранитель (показанная стрелкой перемычка внутри держателя перегорела и разомкнулась). Для замены предохранителя используйте запасной предохранитель того же номинала (и цвета).

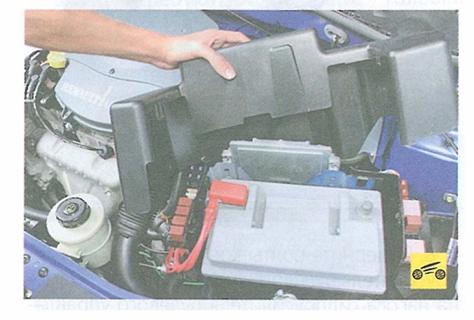

5. Для доступа к монтажному блоку, расположенному в подкапотном пространстве, отожмите левый...

б. ...и правый фиксаторы крышки
