Рено Логан (2004+). СНЯТИЕ И УСТАНОВКА БРЫЗГОВИКОВ И ЗАЩИТЫ КАРТЕРА ДВИГАТЕЛЯ K7J, К7М

Брызговики двигателя, расположенные в моторном отсеке снизу и по бокам, предо­храняют подкапотное пространство от загряз­нения и не являются силовой защитой картера двигателя. Для защиты картера двигателя, а также всех узлов и агрегатов, расположен­ных в моторном отсеке, от повреждения кам­нями, вылетающими из-под колес, на автомо­биль может быть установлен штампованный стальной щит. Однако следует учитывать, что он не в состоянии защитить картер двига­теля от сильных ударов о большие дорожные препятствия (большие камни, пни, бордюры и т.п.), так как при этом он может прогнуться до картера и картер будет поврежден.

Снимают брызговики и защиту картера двигателя при их повреждении или для обес­печения доступа к узлам и агрегатам снизу автомобиля при проведении ремонта и тех­нического обслуживания.

Каждый брызговик (правый и левый) со­стоит из двух частей, верхней и нижней.

Вам потребуются: ключ TORXT20, отвертки с плоским и крестообразным лезвиями, ключ «на 10».

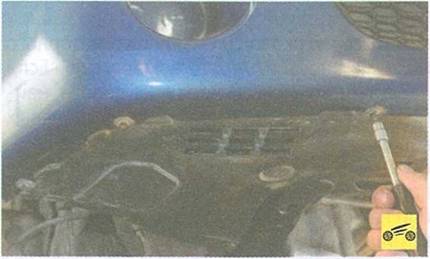

1.  Для снятия нижней части брызговика

выверните три передних болта...

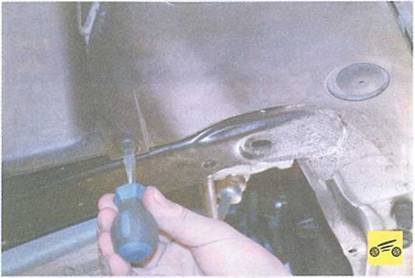

2.  ...и фиксатор одного заднего пистона крепления...

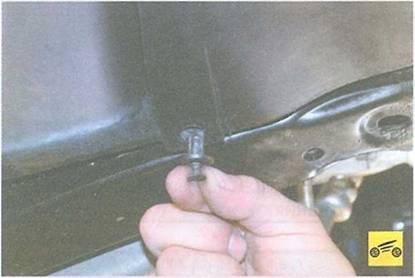

5.  ...извлеките большой пистон крепления нижней части правого брызговика.

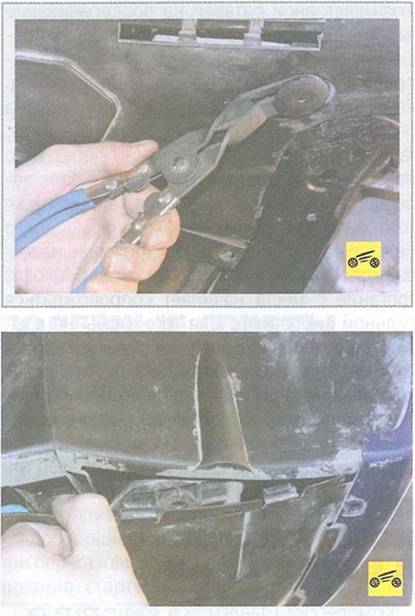

6. Выведите фиксаторы нижней части брызговика из зацепления с верхней частью и передним бампером...

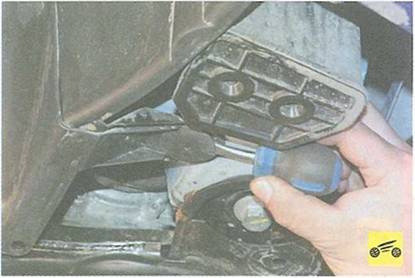

8.    Для снятия верхней части брызговика,

поддев отверткой...

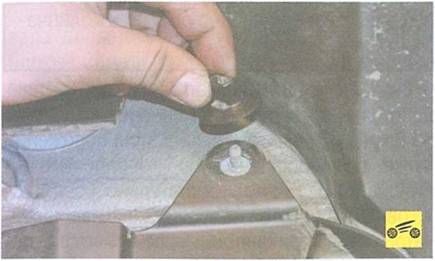

9.    ...извлеките пистон ее нижнего креп­ления...









11.

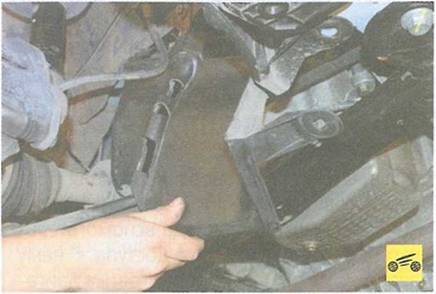

...и снимите верхнюю часть брызговика.

12.

Установите брызговики в порядке, об­ратном снятию.

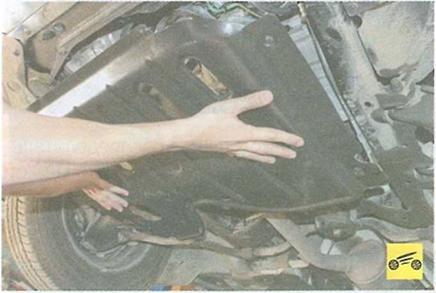

14. ...и снимите щит.

15. Устанавливайте защиту картера двига­теля в порядке, обратном снятию.
