Рено Дачия Дастер. Снятие, замена защитного чехла и установка внутреннего шарнира привода

Заменяем шарнир в случае наличия посторонних звуков (стуков и хруста), защитный чехол заменяем в случае появления трещин или разрыва чехла. В комплекте со ШРУС или в составе его ремонтного комплекта поставляются все детали, требующие замены при выполнении операции:

— смазка для внутреннего шарнира типа трипод в количестве 100-160 г (в зависимости от модификации автомобиля);

— новый защитный чехол шарнира;

— стопорное кольцо шарнира;

— новые хомуты крепления защитного чехла.

Для выполнения работы потребуются специальные клещи для установки хомутов крепления чехлов ШРУС, клещи или бокорезы, съемник наружных стопорных колец.

1. Снимаем привод переднего колеса в сборе (см. выше).

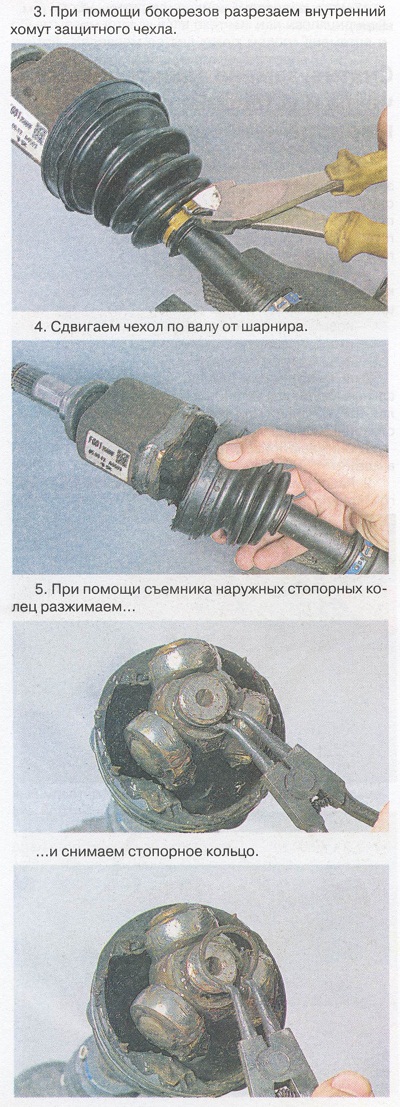

2. Расстегиваем внешний хомут чехла внутреннего шарнира...

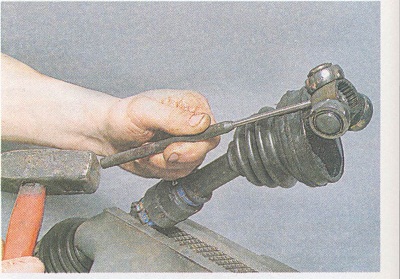

6. Легкими ударами через выколотку сдвигаем обойму шарнира по шлицам вала...

...снимаем его и чехол.

7. Если будет использоваться старый шарнир, то промываем его в керосине, вытираем чистой тканью и даем высохнуть.

8. Чтобы не повредить новый чехол при установке, обматываем шлицы вала изолентой.

9. Надеваем на вал новый защитный чехол, сдвигаем его к центру вала и удаляем изоленту

10. Смазываем шлицы вала специальной смазкой, входящей в комплект.

11. Надеваем обойму шарнира на вал привода.

12. Устанавливаем стопорное кольцо.

13. Заполняем шарнир смазкой и часть смазки закладываем в защитный чехол.

14. Сдвигаем защитный чехол в сторону шарнира так, чтобы большой уплотнительный пояс защитного чехла был полностью надет на корпус шарнира, а малый уплотнительный пояс встал в проточку вала.

15. Приподняв уплотнительный пояс малого диаметра шлицевой отверткой, выпускаем из внутренней полости чехла воздух.

16. Устанавливаем большой и малый хомуты защитного чехла. При помощи специальных клещей для установки хомутов или клещей затягиваем большой и малый хомуты защитного чехла. Хомуты устанавливаем с учетом направления вращения привода. Наружный конец хомутов должен быть направлен в сторону, противоположную вращению привода при движении вперед.

17. Устанавливаем привод в сборе на автомобиль.
