Рено Дачия Дастер. Наконечник рулевой тяги

Рено Дачия Дастер. Наконечник рулевой тяги

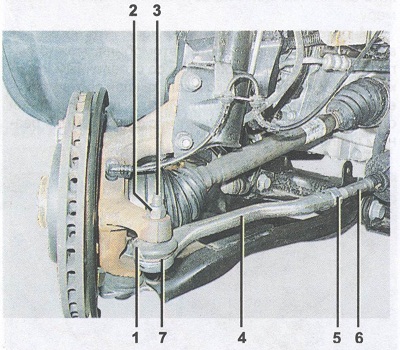

Наконечник рулевой тяги соединяет рулевую тягу с поворотным кулаком. Наконечник наворачивается непосредственно на рулевую тягу, и стопориться контргайкой, а с рычагом поворотного кулака соединяется через шаровой шарнир. Шарнир наконечника неразборный и закрыт резиновым чехлом. При вворачивании или выворачивании рулевой тяги из наконечника, изменяется ее длина. Так регулируются углы установки передних колес (схождение).

Необходимость выполнения замены рулевого наконечника определяется в ходе проверки технического состояния рулевого управления. Работу выполняем в следующем порядке:

Замечание_

Выполнение операции показано на примере левого рулевого наконечника. Правый рулевой наконечник заменяется аналогично.

1. Подготавливаем автомобиль к техническому обслуживанию и ремонту.

2. Снимаем колесо.

11. Устанавливаем новый наконечник в обратной последовательности так, чтобы расстояние от центра его шарнира до начала шестигранника на рулевой тяге получилось прежним. Затягиваем предписанными моментами: гайку пальца — 37 Нм, контргайку наконечника — 53 Нм.

Рекомендация

После завершения работы проверьте углы установки колес.
