Рено Дачия Дастер. Проверка и замена контактной группы замка зажигания
Контактная группа установлена в корпусе замка зажигания.
Для выполнения работы потребуется мультиметр. Для выполнения части
операций желательно пригласить помощника.
1. Подготавливаем автомобиль к техническому обслуживанию и ремонту и
отсоединяем от отрицательного вывода аккумуляторной батареи клемму
провода.

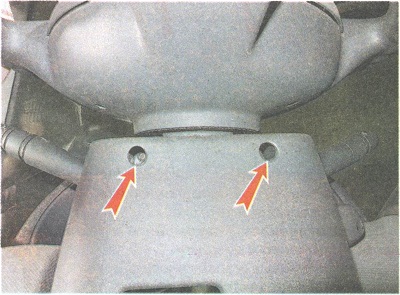

2. Снизу рулевой колонки ключом TORXT20 отворачиваем два стяжных винта
кожуха.
9. Мультиметром (в режиме омметра) определяем замкнутые выводы в колодке при различных положениях ключа в замке. Сравниваем полученные значения с указанными в таблице (см. табл.).
Расположение выводов в колодке жгута проводов выключателя зажигания и цвет проводов: 1 — желтый; 3 — зеленый с желтой полосой; 4 — красный; б — оранжевый
Замыкание контактов в колодке жгута проводов выключателя зажигания
