Renault Duster. Снятие радиатора отопителя

Снимаем радиатор отопителя для замены при обнаружении течи охлаждающей жидкости через радиатор.
Сливаем жидкость из системы охлаждения двигателя (см. Замена охлаждающей жидкости).
Снимаем облицовку туннеля пола (см. Снятие облицовки туннеля пола).
Снимаем панель приборов (см. Снятие панели приборов).

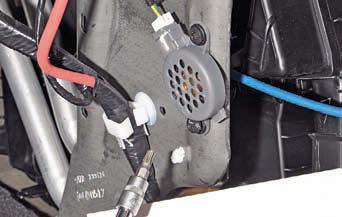

Ключом Torx Т-20 отворачиваем два винта пистонов крепления зуммера (динамика) парктроника и вынимаем пистоны.

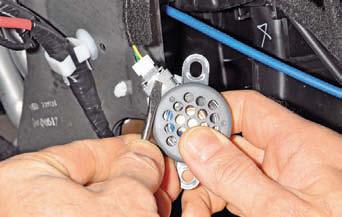

Нажав отверткой на фиксатор колодки проводов…

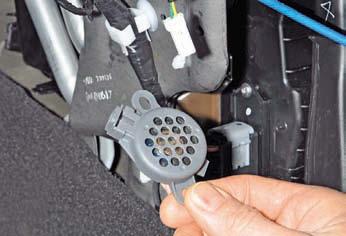

…отсоединяем колодку и снимаем зуммер парктроника.

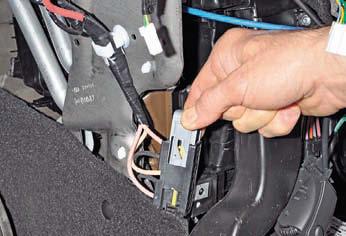

Сдвинув вверх фиксатор колодки проводов, отсоединяем колодку от электрообогревателя салона, и вынимаем жгут проводов из держателя (показан на фото стрелкой) на кронштейне поперечной балки.

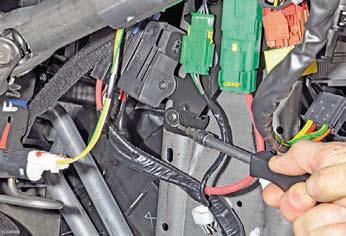

Ключом Torx Т-20 отворачиваем винт крепления кронштейна реле и колодок жгутов проводов.

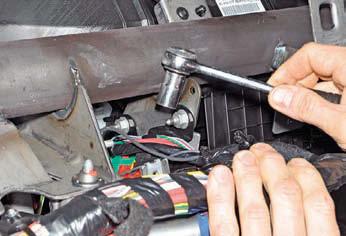

Головкой «на 13» отворачиваем две гайки верхнего крепления кронштейна поперечной балки.
Вынимаем пистон крепления коврового покрытия к кронштейну поперечной балки и, отогнув край покрытия…

…головкой «на 13» отворачиваем два болта нижнего крепления кронштейна…

…и снимаем кронштейн поперечной балки.

Ключом Torx Т-20 отворачиваем винт прижимной пластины трубок радиатора.

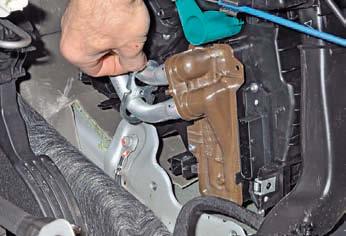

Сдвигаем прижимную пластину по трубкам…

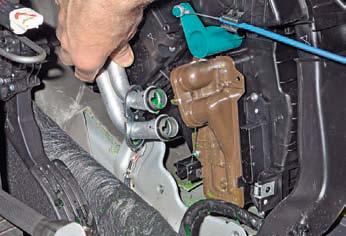

…и вынимаем трубки из отверстий бачка радиатора отопителя.
Трубки уплотняются в бачке радиатора резиновыми кольцами (показаны на фото стрелками).

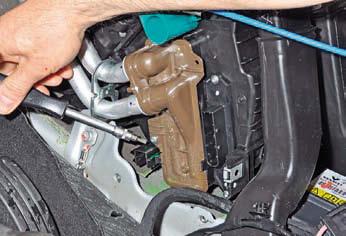

Ключом Torx Т-20 отворачиваем саморез крепления радиатора.
Отжимаем три фиксатора (показаны на фото стрелками)…

…и вынимаем радиатор из корпуса отопителя.
Перед установкой радиатора заменяем уплотнительные кольца трубок новыми.
Устанавливаем радиатор отопителя в обратной последовательности.
