Renault Duster. Снятие обивки передней двери

Работу проводим при ремонте или замене наружного зеркала, стеклоподъемника, замка двери, наружной ручки двери, замене стекла двери.
Операции показываем на двери водителя.

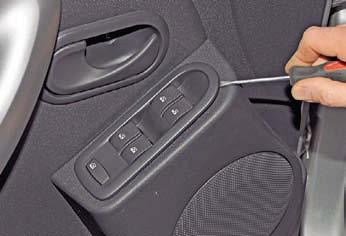

Поддеваем шлицевой отверткой с тонким лезвием блок управления электростеклоподъемниками и, преодолев сопротивление фиксаторов…

…извлекаем его из отверстия в обивке двери.
Нажав на фиксатор колодки жгута проводов…

…отсоединяем её от выключателя управления элетростеклоподъемниками передних дверей.
Аналогично отсоединяем колодку жгута проводов от выключателя управления электростеклоподъемниками задних дверей.

Сжав два фиксатора колодки жгута проводов, отсоединяем её от выключателя блокировки электростеклоподъемников задних дверей.

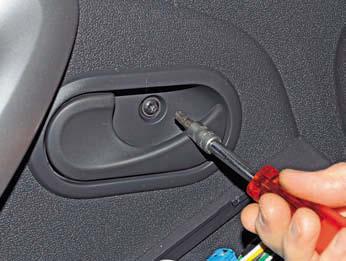

Ключом Torx Т-30 отворачиваем винт крепления внутренней ручки двери…

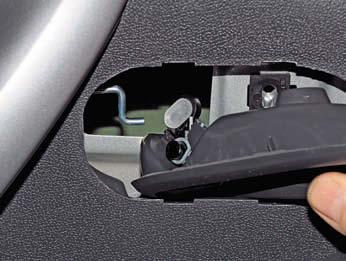

…и вынимаем ее из обивки двери, выводя тягу из отверстия рычага ручки.

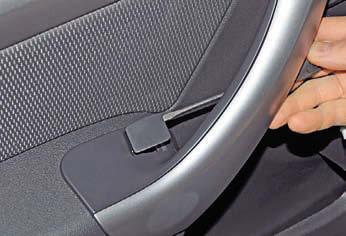

Поддеваем шлицевой отверткой с тонким лезвием заглушку в подлокотнике двери.

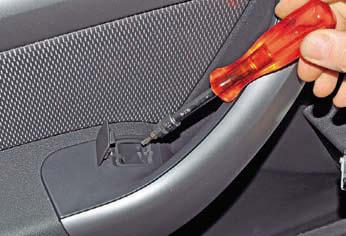

Ключом Torx Т-20 отворачиваем саморез крепления подлокотника к кронштейну внутренней панели двери.

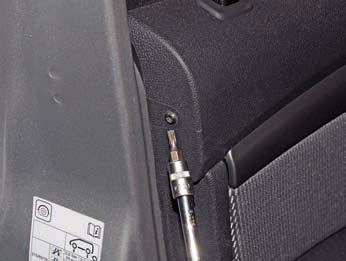

Ключом Torx Т-20 отворачиваем саморез крепления обивки к торцу двери.

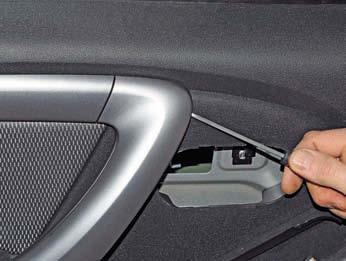

Поддеваем шлицевой отверткой с тонким лезвием декоративную облицовку ручки двери…

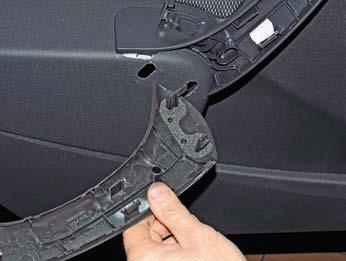

…и снимаем её.

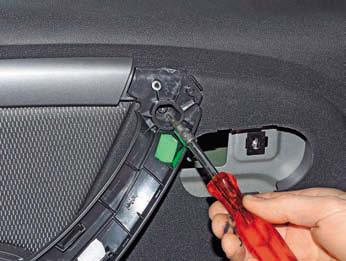

Ключом Torx Т-30 отворачиваем саморез крепления ручки к двери.

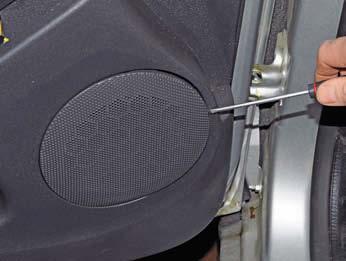

Поддеваем шлицевой отверткой с тонким лезвием крышку динамика…

…и откидываем крышку вниз.

Ключом Torx Т-20 отворачиваем четыре самореза крепления динамика к обивке двери.

Извлекаем динамик из ниши в обивке двери.

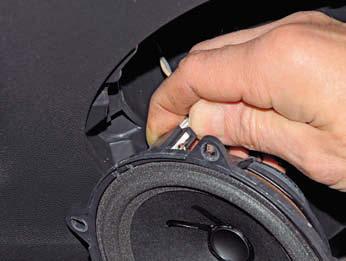

Нажав на фиксатор…

…отсоединяем колодку проводов от динамика.

Ключом Torx Т-20 отворачиваем три самореза крепления обивки двери.

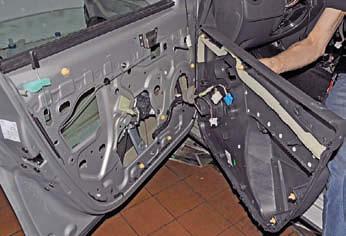

Потянув за край обивки, отделяем ее от внутренней панели двери, преодолевая сопротивление одиннадцати пистонов и клеющей мастики, нанесенной снизу и по бокам.
Приподняв обивку, выводим кнопку блокировки замка двери из отверстия в обивке.

Выводим колодки жгутов проводов через отверстие в обивке двери… …и снимаем обивку двери.

Расположение пистонов с внутренней стороны обивки передней двери.
Поврежденные пистоны заменяем новыми.
Устанавливаем обивку передней двери в обратной последовательности.
