Renault Duster. Снятие и проверка стартера двигателя 2,0

Стартер снимаем для ремонта или замены при выходе его из строя, а также при снятии коробки передач.
Работу выполняем на смотровой канаве или эстакаде.
Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.
Снимаем защиту силового агрегата (см. Снятие защиты силового агрегата).
Снимаем воздухозаборник с резонатором в сборе (см. Снятие воздухозаборника и резонатора воздушного тракта).
В моторном отсеке…

…головкой «на 13» отворачиваем два болта крепления стартера…

…и вынимаем болты.

Расположение болтов крепления стартера (для наглядности показаны на снятой коробке передач): 1 – верхние болты (в моторном отсеке); 2 – нижний болт (снизу автомобиля).
Снизу автомобиля…

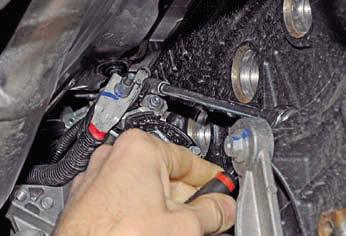

…головкой «на 8» отворачиваем гайку крепления наконечника провода к управляющему выводу тягового реле.
Гайка закреплена на наконечнике провода.

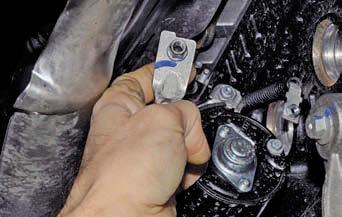

Снимаем наконечник провода с вывода реле.

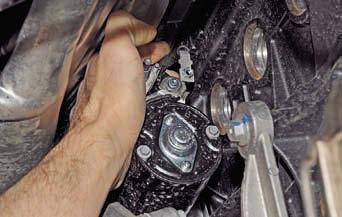

Головкой «на 10» отворачиваем гайку крепления наконечника провода, соединенного с «плюсовым» выводом аккумуляторной батареи.
Гайка закреплена на наконечнике провода.

Снимаем наконечник провода с контактного болта тягового реле.

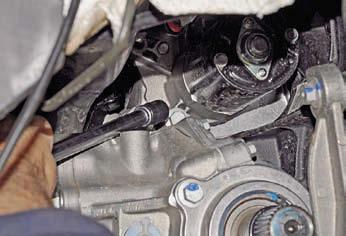

Головкой «на 13» отворачиваем нижний болт крепления стартера.

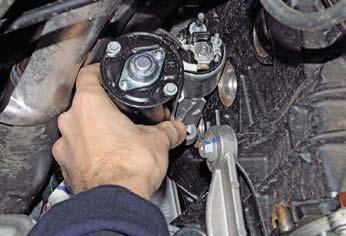

Снимаем стартер.
Для оценки исправности привода стартера…

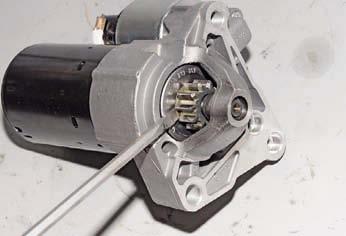

…отверткой проворачиваем шестерню привода стартера.
Шестерня должна проворачиваться в одном направлении с валом привода, а в другом – на валу привода.
В противном случае привод нужно заменить.

Отверткой сдвигаем шестерню по валу.
Шестерня должна легко, без заеданий перемещаться по валу.
Если шестерня заедает на валу, привод необходимо заменить.
Для проверки стартера соединяем проводами для «прикуривания» «плюсовой» вывод аккумуляторной батареи с верхним контактным болтом тягового реле, а «минусовой» – с корпусом стартера.

Отверткой перемыкаем верхний контактный болт и управляющий вывод тягового реле.

При проведении этой операции необходимо соблюдать осторожность, т. к. возможно искрообразование в зоне замыкания выводов.
Не коснитесь отверткой «массы» в момент замыкания выводов.


При этом должны выдвинуться шестерня привода и включиться электродвигатель стартера.
В противном случае проверяем электродвигатель и тяговое реле стартера.
Для проверки электродвигателя…

…соединяем проводами «плюсовой» вывод аккумуляторной батареи с нижним контактным болтом тягового реле, а «минусовой» вывод – с корпусом стартера.
При этом вал электродвигателя должен вращаться.
В противном случае электродвигатель неисправен.
Для проверки тягового реле…

…соединяем проводами «плюсовой» вывод аккумуляторной батареи с управляющим выводом тягового реле, а «минусовой» вывод – с корпусом стартера.
При этом шестерня привода должна выдвинуться.
Если этого не происходит тяговое реле неисправно.
При установке стартера вначале надеваем наконечники проводов на контактный болт и управляющий вывод тягового реле и наживляем гайки их крепления.
Устанавливаем стартер на место и наживляем три болта его крепления.
При этом…

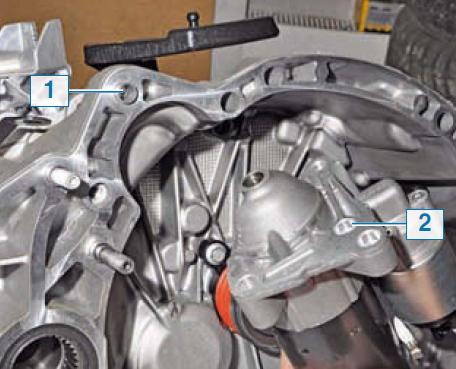

..установочная втулка 1 в картере сцепления должна войти в отверстие 2 передней крышки стартера (для наглядности показано на снятой коробке передач).
После этого окончательно затягиваем болты крепления стартера и гайки крепления наконечников проводов.
Устанавливаем снятые детали в обратной последовательности.
