Renault Duster. Замена ламп в блок-фаре

Работу показываем на левой блок-фаре, в правой блок-фаре лампы меняем аналогично.
Для удобства замены ламп освещения в левой блок-фаре можно снять аккумуляторную батарею (см. Снятие аккумуляторной батареи).

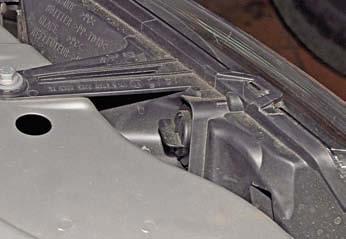

Для замены лампы указателя поворота…

…поворачиваем патрон против часовой стрелки…

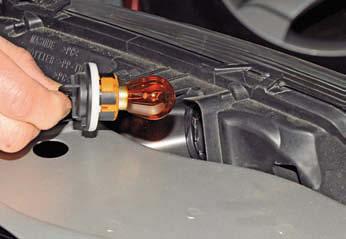

…и вынимаем патрон с лампой из корпуса блок-фары.
Нажав на лампу, поворачиваем ее против часовой стрелки до упора…

…и вынимаем лампу из патрона.
Устанавливаем новую лампу PY21W в обратной последовательности.
При этом…

…два выступа, расположенные несимметрично относительно оси лампы, должны войти в соответствующие пазы патрона.

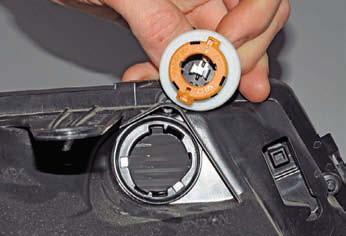

Патрон лампы указателя поворота имеет два фиксирующих выступа разной ширины, которые должны войти в соответствующие пазы корпуса блок-фары.
Для замены лампы дальнего света…

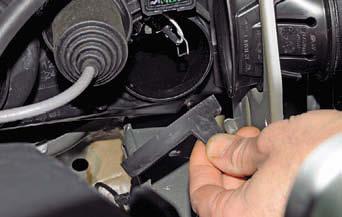

…снимаем защитный резиновый чехол лампы дальнего света.

Нажав на пружинный фиксатор лампы, выводим его из зацепления с крючками отражателя (для наглядности показано на снятой блок-фаре)…

…и отводим фиксатор в сторону.

Вынимаем лампу из корпуса блокфары и отсоединяем от нее колодку проводов.

Лампы дальнего и ближнего света – галогенные.
Не следует касаться их стеклянных колб пальцами, так как следы от них приведут к потемнению ламп при нагреве.
Удалить загрязнение с колбы можно чистой ветошью, смоченной в спирте.


Устанавливаем новую лампу Н1 в обратной последовательности.
Для замены лампы ближнего света…

…снимаем защитный резиновый чехол ламп ближнего и габаритного света.

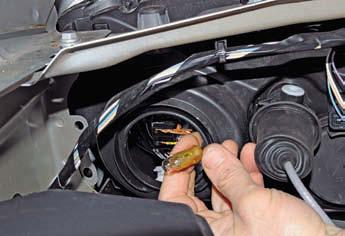

Потянув лампу за колодку проводов…

…выводим лампу из зацепления с тремя пружинными фиксаторами (для наглядности показано на снятой блок-фаре)…

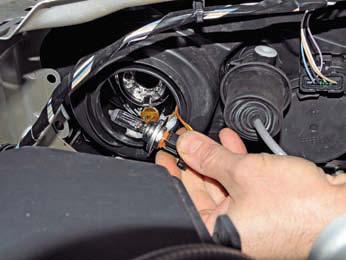

…и вынимаем лампу из корпуса блокфары.
Отсоединяем от лампы колодку проводов.
Присоединяем к новой лампе Н7 колодку проводов и, вставив лампу в корпус блок-фары, нажимаем на колодку проводов до защелкивания пружинных фиксаторов.
Для замены лампы габаритного света снимаем защитный резиновый чехол ламп ближнего и габаритного света.

Потянув, вынимаем патрон с лампой из корпуса блок-фары.
Потянув лампу, вынимаем ее из патрона.
Новую лампу W5W устанавливаем в обратной последовательности.
