Renault Duster. Снятие вакуумного усилителя тормозов

Вакуумный усилитель тормозов снимаем для замены в случае его выхода из строя.
Вынимаем обратный клапан усилителя (см. Снятие обратного клапана вакуумного усилителя тормозов).
Отворачиваем две гайки крепления главного тормозного цилиндра (см. Снятие главного тормозного цилиндра).
Чтобы воздух не попал в гидропривод тормозной системы, тормозные трубки от главного цилиндра не отсоединяем.

Осторожно изгибая тормозные трубки, снимаем со шпилек вакуумного усилителя главный тормозной цилиндр (в сборе с бачком) и отводим в сторону.
Соединение главного тормозного цилиндра с вакуумным усилителем тормозов уплотнено резиновым кольцом (см. Снятие главного тормозного цилиндра).
В салоне автомобиля под панелью приборов (для наглядности показано при снятой панели приборов)…

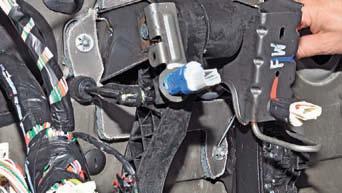

…поддеваем отверткой два держателя шумоизоляции…

…и снимаем ее.

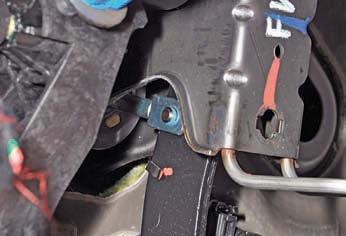

Снимаем с пальца крепления толкателя к педали тормоза разрезное пластмассовое стопорное кольцо.

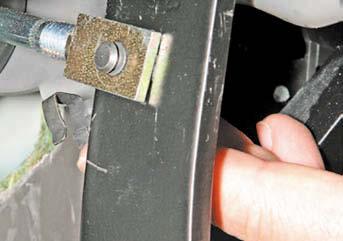

Отводим от педали тормоза пружинный фиксатор пальца крепления толкателя вакуумного усилителя к педали…

…и вынимаем палец из отверстий педали и проушины толкателя.
Головкой «на 13» отворачиваем четыре гайки крепления вакуумного усилителя к щитку передка…

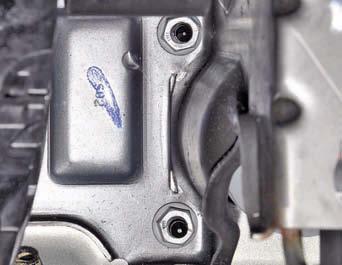

…две с правой стороны кронштейна педалей…

…и две с левой стороны.

Выводим толкатель усилителя из отверстия щитка передка и извлекаем вакуумный усилитель из моторного отсека.
Устанавливаем вакуумный усилитель тормозов в обратной последовательности.
