Renault Duster. Снятие главного тормозного цилиндра

Работу проводим при замене главного тормозного цилиндра и снятии вакуумного усилителя тормозов.
Работу проводим на ровной площадке.

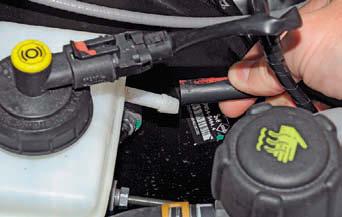

Приподняв фиксатор, отсоединяем колодку проводов от датчика уровня тормозной жидкости.
Отвернув крышку бачка, снимаем ее вместе с датчиком уровня жидкости.
Резиновой грушей отбираем жидкость из бачка и заворачиваем крышку.

Отсоединяем от штуцера бачка шланг главного тормозного цилиндра сцепления.

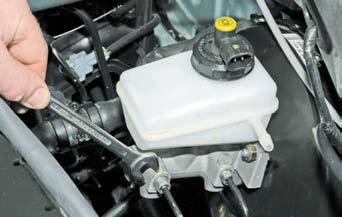

Рожковым ключом «на 11» или специальным ключом для штуцеров тормозных трубок отворачиваем штуцеры двух тормозных трубок.

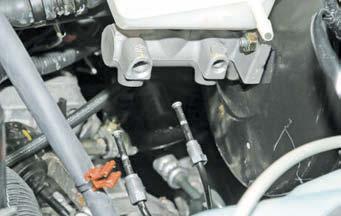

Выводим наконечники трубок из отверстий главного тормозного цилиндра.

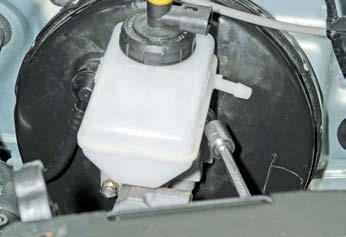

Головкой «на 13» отворачиваем две гайки крепления цилиндра к вакуумному усилителю тормозов…

…и снимаем главный тормозной цилиндр в сборе с бачком гидропривода.
Соединение главного тормозного цилиндра с вакуумным усилителем тормозов уплотнено резиновым кольцом, расположенным в проточке фланца цилиндра.
Вынимаем кольцо из проточки фланца.
Если необходимо снять бачок гидропривода…

…вставляем отвертку между корпусами бачка и цилиндра.
Преодолевая сопротивление уплотнительных резиновых втулок…

…выводим штуцеры бачка из отверстий цилиндра и снимаем бачок.
Вынимаем из отверстий главного тормозного цилиндра уплотнительные втулки штуцеров бачка.
Проверяем состояние резиновых уплотнительных втулок и кольца.
Если они повреждены (разрывы, трещины) или потеряли эластичность, заменяем их новыми.
Собираем главный тормозной цилиндр с бачком и устанавливаем в обратной последовательности.
Прокачиваем гидроприводы тормозов (см. Прокачка гидропривода тормозной системы) и сцепления (см. Прокачка гидропривода сцепления).

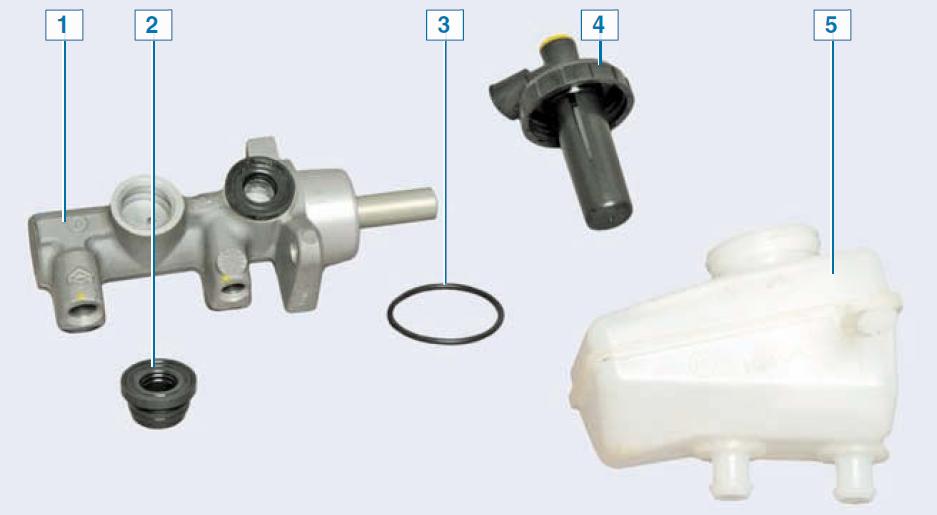

Элементы главного тормозного цилиндра и бачка гидроприводов тормозов и сцепления: 1 – главный тормозной цилиндр; 2 – уплотнительная втулка; 3 – уплотнительное кольцо вакуумного усилителя тормозов; 4 – крышка бачка с датчиком недостаточного уровня жидкости в бачке; 5 – бачок гидропривода
