Renault Duster. Снятие рычагов задней подвески автомобиля 4х4

Рычаги подвески снимаем для замены при их деформации, а также при сильном износе сайлент-блоков рычагов.
Работу проводим на смотровой канаве или эстакаде.
Снимаем заднее колесо со стороны заменяемого рычага.
Надежно фиксируем автомобиль на подставке заводского изготовления.

Снятие заднего поперечного рычага

Задняя подвеска имеет регулировку углов схождения колес, поэтому…

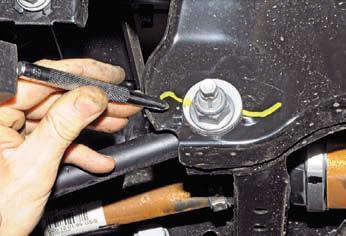

…кернером помечаем положение эксцентриковой шайбы относительно подрамника, чтобы при последующей сборке можно было приблизительно сохранить углы установки колес.

Положение головки регулировочного болта при этом можно не помечать.
Устанавливаем регулируемый упор под кулак задней подвески и поджимаем кулак.

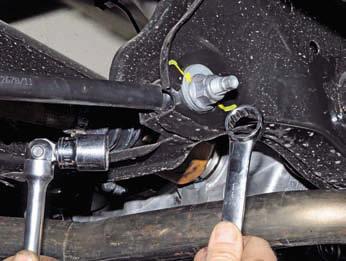

Накидным ключом «на 21» отворачиваем гайку регулировочного болта крепления рычага к подрамнику, удерживая регулировочный болт от проворачивания головкой того же размера.

Снимаем эксцентриковую шайбу…

…и вынимаем из отверстий подрамника и рычага регулировочный болт.

Болт имеет паз для фиксации шайбы в определенном положении.

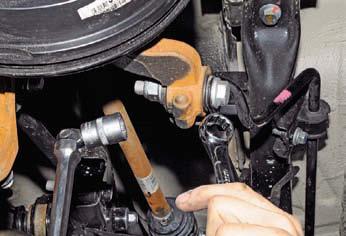

Головкой «на 21» отворачиваем гайку болта крепления проушины рычага к кулаку задней подвески, удерживая болт от проворачивания накидным ключом того же размера.
Вынимаем болт или выбиваем его с помощью выколотки из мягкого металла.

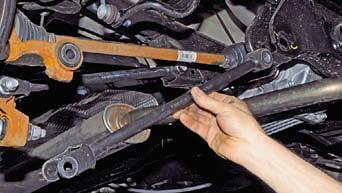

Снимаем задний поперечный рычаг.

Задний поперечный рычаг: проушина рычага; рычаг; сайлент-блок.
Устанавливаем рычаг в обратной последовательности, при этом головка регулировочного болта крепления рычага к подрамнику должна быть направлена в сторону передней части автомобиля; сделанная метка на эксцентриковой шайбе должна совпасть с меткой на подрамнике.
Гайки болтов крепления рычага окончательно затягиваем предписанным моментом (см. Приложения) в положении «автомобиль на колесах».
Проверяем и при необходимости регулируем углы установки задних колес.

Снятие переднего поперечного рычага.

Устанавливаем регулируемый упор под кулак задней подвески и поджимаем кулак.

Головкой «на 21» отворачиваем гайку болта крепления проушины рычага к кулаку задней подвески, удерживая болт от проворачивания накидным ключом того же размера.
Вынимаем болт или выбиваем его с помощью выколотки из мягкого металла.

Головкой «на 21» отворачиваем гайку болта крепления рычага к подрамнику, удерживая болт от проворачивания накидным ключом того же размера…

…и вынимаем болт из отверстий рычага и подрамника.

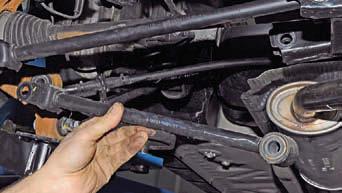

Снимаем передний поперечный рычаг.
Устанавливаем рычаг в обратной последовательности…

…при этом головка болта крепления рычага к подрамнику должна быть направлена в сторону задней части автомобиля.
Гайки болтов крепления рычага окончательно затягиваем предписанным моментом (см. Приложения) в положении «автомобиль на колесах».

Снятие продольного рычага.

Выводим резиновую втулку жгута проводов датчика скорости вращения заднего колеса из кронштейна продольного рычага.
Отсоединяем наконечник троса стояночного тормоза от рычага задней колодки (см. Замена колодок тормозных механизмов задних колес).

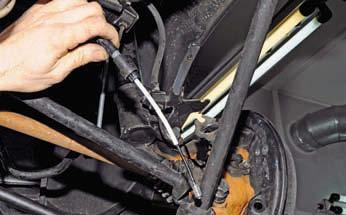

Выводим наконечник троса из отверстия в щите тормозного механизма…

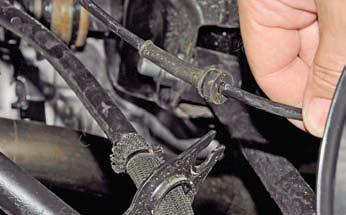

…и из отверстия в кронштейне продольного рычага.
Устанавливаем регулируемый упор под кулак задней подвески и поджимаем кулак.

Головкой «на 21» отворачиваем гайку болта крепления проушины рычага к кулаку задней подвески, удерживая болт от проворачивания накидным ключом того же размера.
Вынимаем болт или выбиваем его с помощью выколотки из мягкого металла.

Головкой «на 21» отворачиваем гайку болта крепления рычага к кронштейну кузова, удерживая болт от проворачивания накидным ключом того же размера.
Длина болта не позволяет вынуть его из отверстий кронштейна и рычага, поэтому…

…головкой «на 18» с удлинителем отворачиваем три болта крепления кронштейна к днищу кузова.

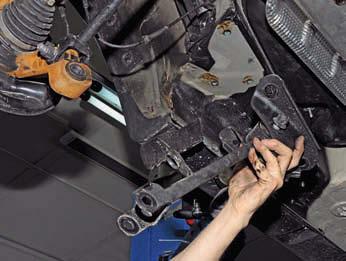

Снимаем продольный рычаг вместе с кронштейном.
Вынимаем болт…

…и отсоединяем рычаг от кронштейна.
Устанавливаем продольный рычаг в обратной последовательности.
Гайки болтов крепления рычага окончательно затягиваем предписанным моментом (см. Приложения) в положении «автомобиль на колесах».
