Renault Duster. Снятие раздаточной коробки

Снимаем раздаточную коробку для ее ремонта или замены, а также при снятии коробки передач и демонтаже двигателя.
Работу выполняем на смотровой канаве или эстакаде.
Снимаем защиту силового агрегата (см. Снятие защиты силового агрегата).
Снимаем привод правого колеса (см. Снятие приводов передних колес).

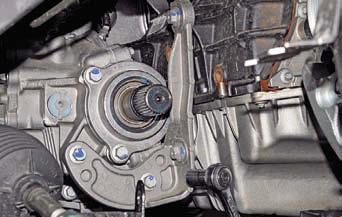

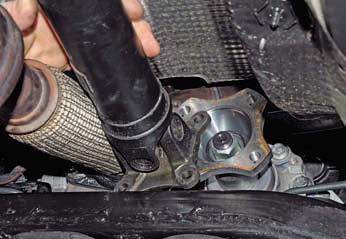

Выводим центрирующий буртик фланца вилки карданного шарнира из фланца выходного вала раздаточной коробки (см. Снятие карданной передачи).

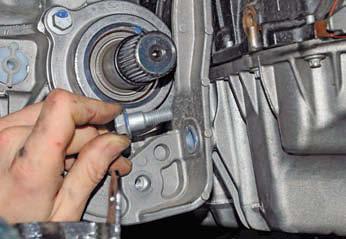

Головкой «на 13» отворачиваем два болта крепления кронштейна к раздаточной коробке и два болта крепления кронштейна к блоку цилиндров и поддону картера двигателя…

…вынимаем болты и снимаем кронштейн.

Для крепления кронштейна к блоку цилиндров и поддону картера двигателя применены специальные болты с центрирующим пояском (см. Раздаточная коробка).

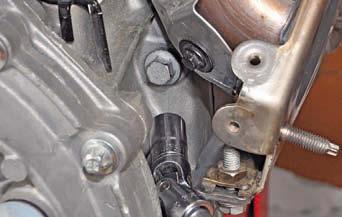

Со стороны фланца картера сцепления головкой «на 13» с карданным шарниром и удлинителем отворачиваем верхний болт крепления раздаточной коробки к картеру сцепления (для наглядности показано на снятом двигателе).

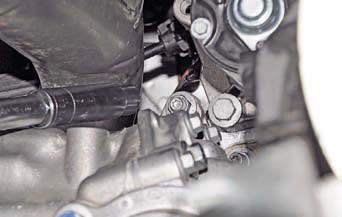

Головкой «на 13» с удлинителем отворачиваем верхнюю гайку шпильки крепления раздаточной коробки к картеру сцепления.

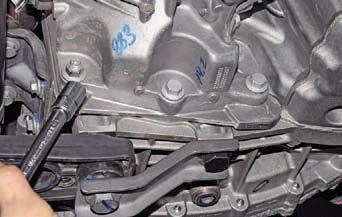

Тем же инструментом отворачиваем нижнюю гайку шпильки крепления раздаточной коробки к картеру сцепления и два нижних болта.

Расположение гаек шпилек крепления раздаточной коробки к картеру сцепления (для наглядности показано на снятых с автомобиля агрегатах).

Сдвигаем раздаточную коробку по шпилькам картера сцепления…

…и снимаем раздаточную коробку вниз.
При установке раздаточной коробки ориентируем ее так, чтобы шпильки картера сцепления совместились с установочными отверстиями в картере раздаточной коробки.
Затем проходной вал раздаточной коробки вставляем в шлицы полуосевой шестерни дифференциала, а ведущий вал в шлицы коробки дифференциала, а для того чтобы шлицы обоих валов совпали, немного поворачиваем выходной и проходной валы раздаточной коробки.
После того как шлицы совпадут, досылаем раздаточную коробку до упора в картер сцепления, при этом картер раздаточной коробки будет сцентрирован по установочным втулкам, запрессованным во фланец картера сцепления.

Установочные втулки картера раздаточной коробки

Крепим картер раздаточной коробки тремя болтами и двумя гайками.
Затем с правой стороны наживляем два болта крепления кронштейна к картеру раздаточной коробки и два специальных болта крепления кронштейна к блоку цилиндров и поддону картера двигателя.
После того, как болты будут наживлены, необходимо проверить, чтобы кронштейн находился в свободном состоянии.
После этого можно постепенно, шаг за шагом, попеременно заворачивать болты крепления, одновременно проверяя, чтобы не было какого-либо перекоса кронштейна.
