Renault Duster. Снятие механизма управления механической коробкой передач

Механизм управления, тросы выбора и включения передач снимаем для замены в случае обрыва троса, механических повреждений оболочки троса или механизма управления.
Работу проводим на смотровой канаве или эстакаде.
Операции лучше выполнять вдвоем с помощником.
В салоне автомобиля снимаем облицовку туннеля пола (см. Снятие облицовки туннеля пола).

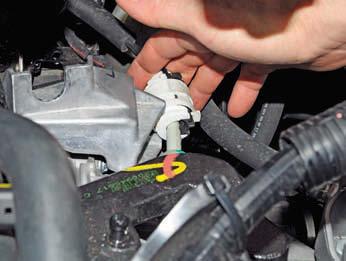

В моторном отсеке… На верхнем конце шланга сапуна закреплен пластмассовый наконечник

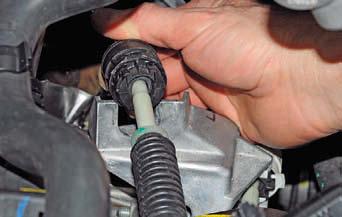

…отжимаем установочную втулку оболочки троса включения передач от опорного кронштейна коробки передач…

…и выводим втулку из паза кронштейна.

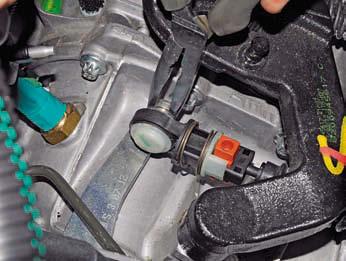

Вставив пассатижи с тонкими губками между головкой наконечника троса и рычагом включения передач и оперев пассатижи о рычаг, отжимаем пластмассовую головку наконечника троса от рычага…

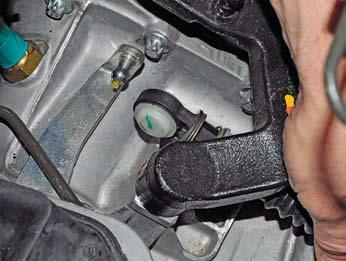

…и снимаем наконечник троса с шарового пальца рычага включения передач.

Приложив необходимое усилие, выводим установочную втулку оболочки троса выбора передач из паза опорного кронштейна коробки передач.

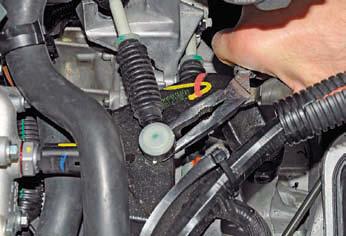

Вставив пассатижи с тонкими губками между головкой наконечника троса и рычагом выбора передач и оперев пассатижи о рычаг, отжимаем головку наконечника троса от рычага…

…и снимаем наконечник троса с шарового пальца рычага выбора передач.
Снизу автомобиля отворачиваем болты крепления кронштейна промежуточной опоры карданной передачи к днищу кузова и отсоединяем вилку шарнира переднего карданного вала от фланца выходного вала раздаточной коробки (см. Снятие карданной передачи) и отводим карданный вал в сторону.

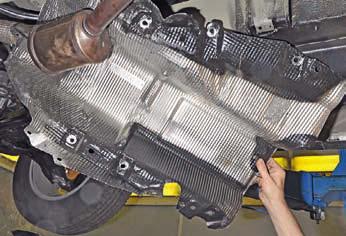

Головкой «на 24» отворачиваем семь гаек шпилек крепления теплозащитного экрана каталитического нейтрализатора к днищу кузова…

…и снимаем экран.

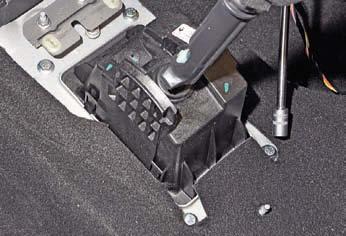

В салоне автомобиля головкой «на 10» с удлинителем отворачиваем четыре болта крепления корпуса механизма управления коробкой передач к туннелю пола.

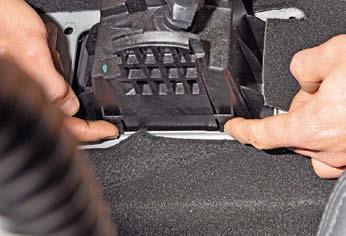

Поджимаем по два фиксатора с каждой стороны корпуса механизма…

…и вынимаем его вниз через отверстие в днище кузова вместе с тросами.
Устанавливаем механизм управления коробкой передач в обратной последовательности.
Механизм управления коробкой передач имеет фиксированное положение рычага переключения в положении III– IV передач.
Перед соединением тросов механизма управления с рычагами коробки передач устанавливаем рычаг переключения передач механизма управления в фиксированное положение III–IV передач.
В коробке передач устанавливаем рычаг выбора передач также в положение III–IV передач.
Трос выбора передач имеет регулировку по длине.

Для правильной его установки…

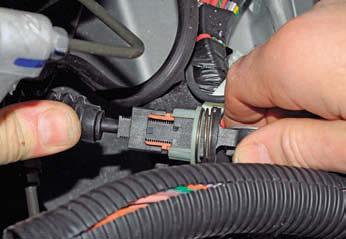

…отводим запорную втулку наконечника троса от зубчатого фиксатора, сжав при этом пружину.
Сдвигаем зубчатый фиксатор, как показано на фото.

В этом положении фиксатора зубчатый конец троса может перемещаться внутри наконечника, тем самым изменяется длина троса.

Надеваем пластмассовую головку наконечника троса на шаровой палец рычага выбора коробки передач и нажимаем на фиксатор (как показано на фото), после чего запираем фиксатор втулкой.
Соединяем трос включения передач, не имеющий регулировки по длине, с рычагом включения передач на коробке.
