Renault Duster. Снятие выпускного коллектора

Работу проводим при замене прокладки в соединении выпускного коллектора с головкой блока цилиндров или при ремонте головки блока цилиндров.
Место стыка коллектора с привалочной плоскостью головки блока цилиндров уплотнено металлической прокладкой.
В случае, когда прокладка прогорела или ослабла затяжка гаек крепления коллектора, отработавшие газы могут выходить через данное соединение наружу, что сопровождается характерным звуком.
Если подтяжкой гаек крепления выпускного коллектора устранить дефект не удается, необходимо заменить прокладку.
Работу выполняем на смотровой канаве или эстакаде.
Операции показываем на автомобиле 4×4.
Снимаем корпус воздушного фильтра (см. Снятие ресивера).

Во избежание ожогов приступать к работе рекомендуется после остывания системы выпуска отработавших газов.


Отсоединяем фланец металлокомпенсатора от фланца выпускного коллектора системы выпуска (см. Снятие системы выпуска отработавших газов).
Снизу автомобиля…

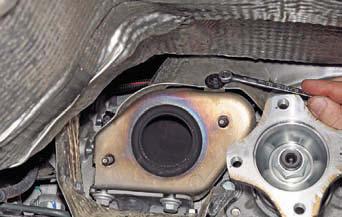

…накидным ключом «на 8» отворачиваем два болта крепления верхнего защитного экрана к фланцу выпускного коллектора (для наглядности вилка шарнира переднего карданного вала отсоединена от фланца выходного вала раздаточной коробки).
Из под капота…

…тем же инструментом отворачиваем три болта крепления верхнего теплозащитного экрана к выпускному коллектору… …и снимаем верхний теплозащитный экран.

Выворачиваем управляющий датчик концентрации кислорода из отверстия выпускного коллектора (см. Снятие датчиков концентрации кислорода).

Высокой головкой «на 10» отворачиваем девять гаек крепления выпускного коллектора к головке блока цилиндров (на фото видны не все гайки).

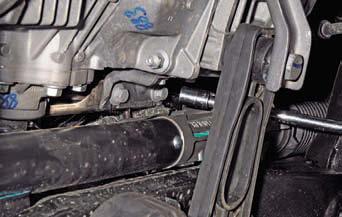

Головкой «на 13» с удлинителем отворачиваем на несколько оборотов два болта крепления выпускного коллектора к кронштейну коробки передач.
Сдвигаем выпускной коллектор по шпилькам головки блока цилиндров…

…и выводим болты из пазов кронштейна коробки передач.

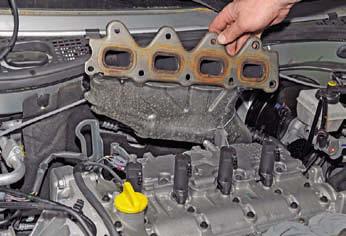

Вынимаем выпускной коллектор.

Снимаем металлическую прокладку выпускного коллектора.

Головкой «на 8» отворачиваем четыре болта крепления нижнего теплозащитного экрана к выпускному коллектору и снимаем экран.
Перед монтажом выпускного коллектора очищаем привалочные поверхности головки блока цилиндров и выпускного коллектора от нагара и устанавливаем новую прокладку.
Перед заворачиванием гаек крепления коллектора наносим на шпильки головки блока цилиндров графитовую пудру.
Гайки крепления затягиваем предписанным моментом (см. Приложения) в последовательности, указанной на фото.

Последовательность затяжки гаек крепления выпускного коллектора (для наглядности показываем на снятом двигателе).
Болты крепления выпускного коллектора к кронштейну коробки передач заворачиваем после затяжки гаек крепления коллектора к головке блока цилиндров.
