Renault Megane 2. Электросхемы

Renault Megane 2. Электросхемы - часть 4

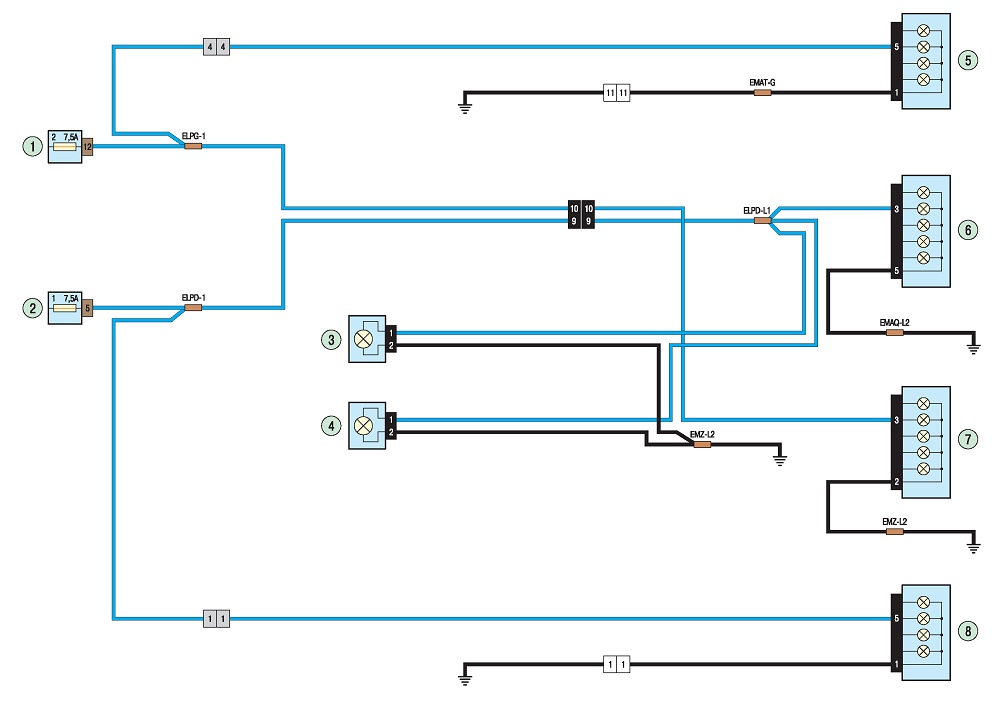

Схема 12. Габаритные огни: 1, 2 - монтажный блок в моторном отсеке; 3 - лампа освещения правой части номерного знака; 4 - лампа освещения левой части номерного знака; 5 - левая блок-фара; 6 - правый задний фонарь; 7 - левый задний фонарь; 8 - правая блок-фара

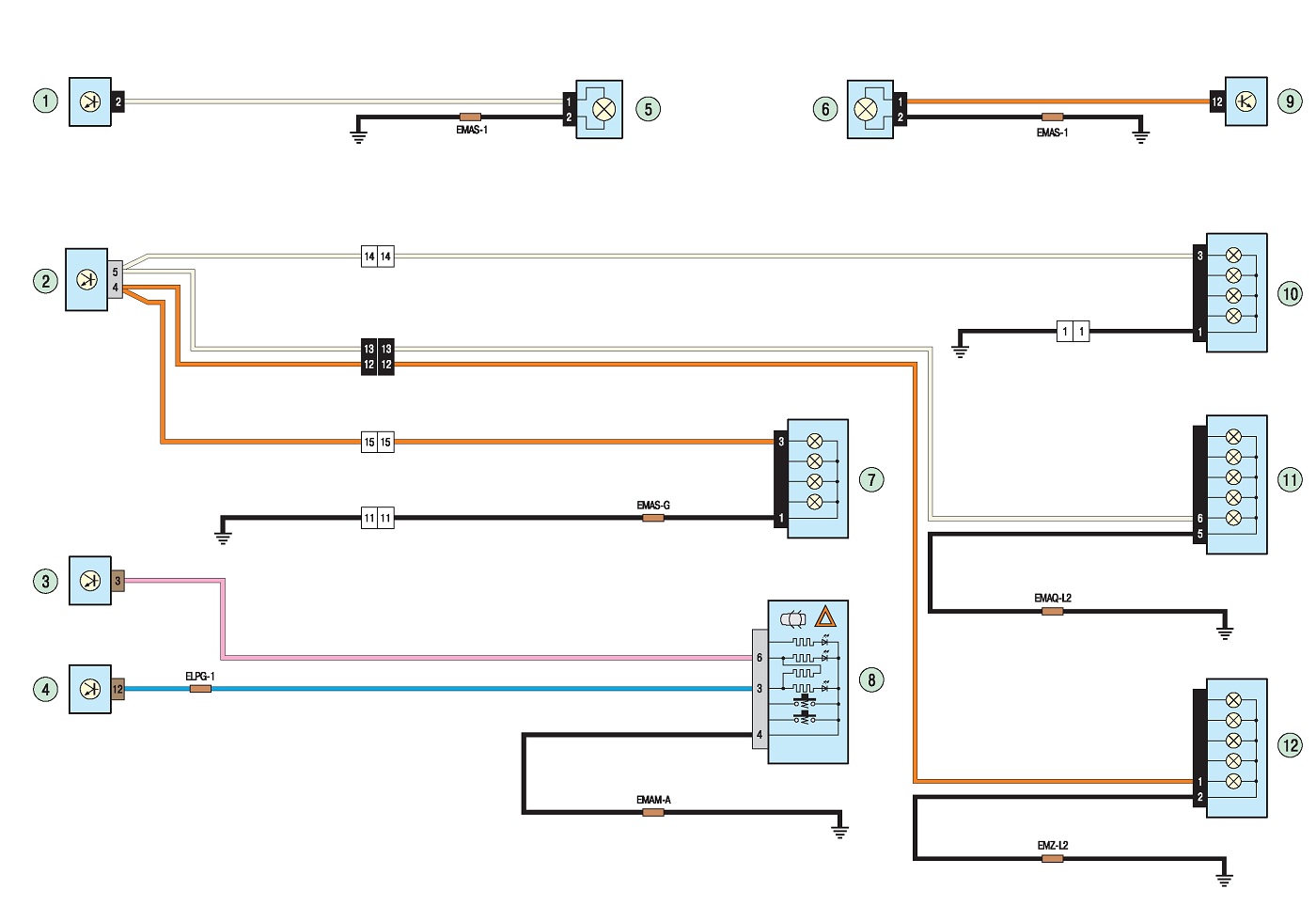

Схема 13. Указатели поворота и аварийная сигнализация: 1,2,3,9 - блок управления электрооборудованием салона; 4 - монтажный блок в моторном отсеке; 5 - правый боковой указатель поворота; 6 - левый боковой указатель поворота; 7 - левая блок-фара; 8 - выключатель аварийной сигнализации; 10 - правая блок-фара; 11 - правый задний фонарь; 12 - левый задний фонарь

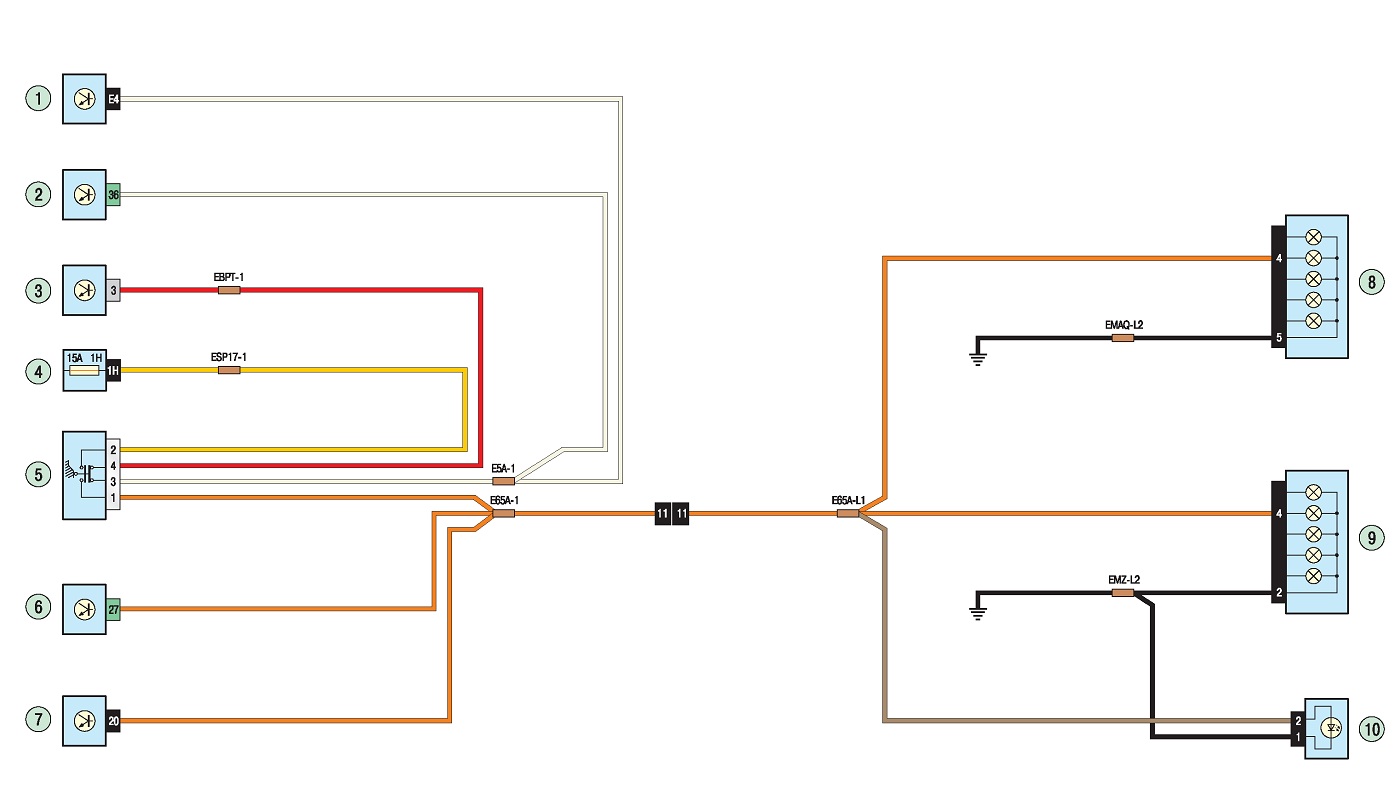

Схема 14. Стоп-сигналы: 1 - электронный блок управления двигателем; 2, 3, б - блок управления электрооборудованием салона; 4 - монтажный блок в салоне автомобиля; 5 - выключатель стоп-сигнала; 7 - ЭБУ системы ABS; 8 - правый задний фонарь; 9 - левый задний фонарь; 10 - дополнительный стоп-сигнал

Схема 15. Противотуманные фары: 1 - правая противотуманная фара; 2 - левая противотуманная фара; 3 - монтажный блок в моторном отсеке;

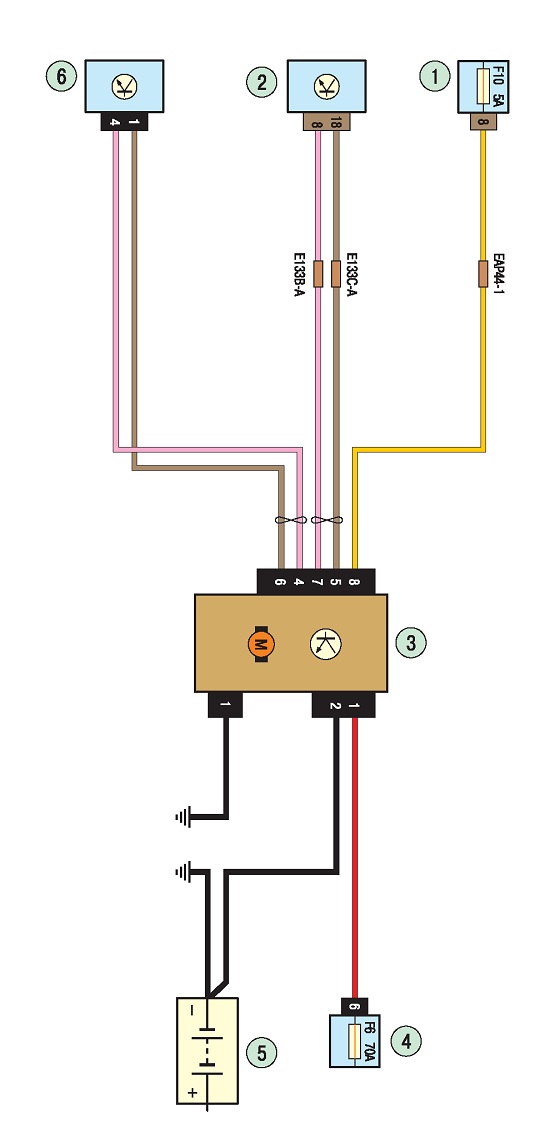

Схема 16. Рулевое управление с электроусилителем: 1 - монтажный блок в моторном отсеке; 2 - блок управления электрооборудованием салона; 3 - электроусилитель рулевого управления; 4 - щиток предохранителей цепи электропитания; 5 - аккумуляторная батарея; 6 - комбинация приборов
