Renault Megane 2. Электросхемы

Renault Megane 2. Электросхемы - часть 2

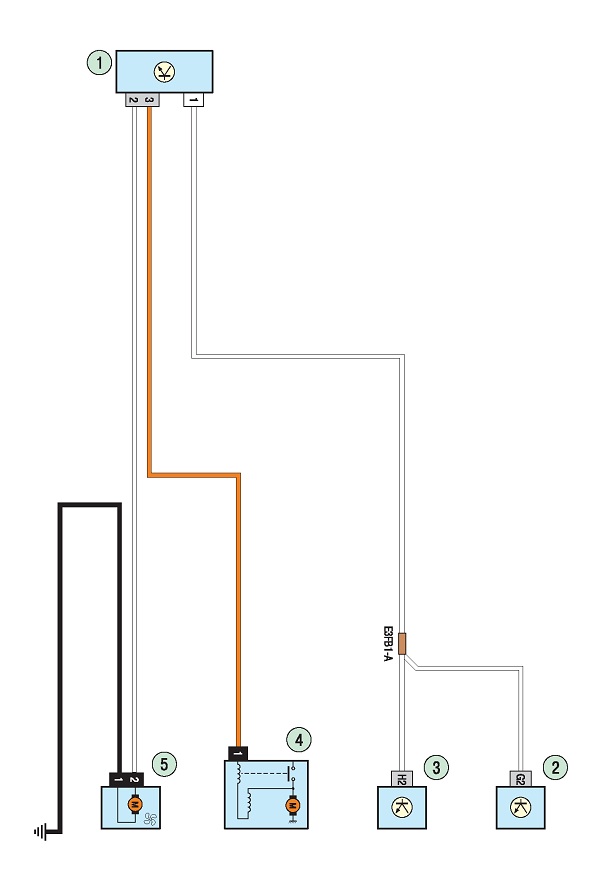

Схема 4. Система охлаждения двигателей K4J, К4М и К9К: 1 - монтажный блок в моторном отсеке; 2, 3 — электронный блок управления двигателем; 4 - стартер; 5 - электровентилятор системы охлаждения двигателя

Схема 5. Система охлаждения двигателя F4R: 1, 2 - монтажный блок в моторном отсеке; 3 - резистор малой скорости вращения электровентилятора системы охлаждения двигателя; 4 - электровентилятор системы охлаждения двигателя; 5 - реле электровентилятора системы охлаждения двигателя; 6 - щиток предохранителей цепи электропитани

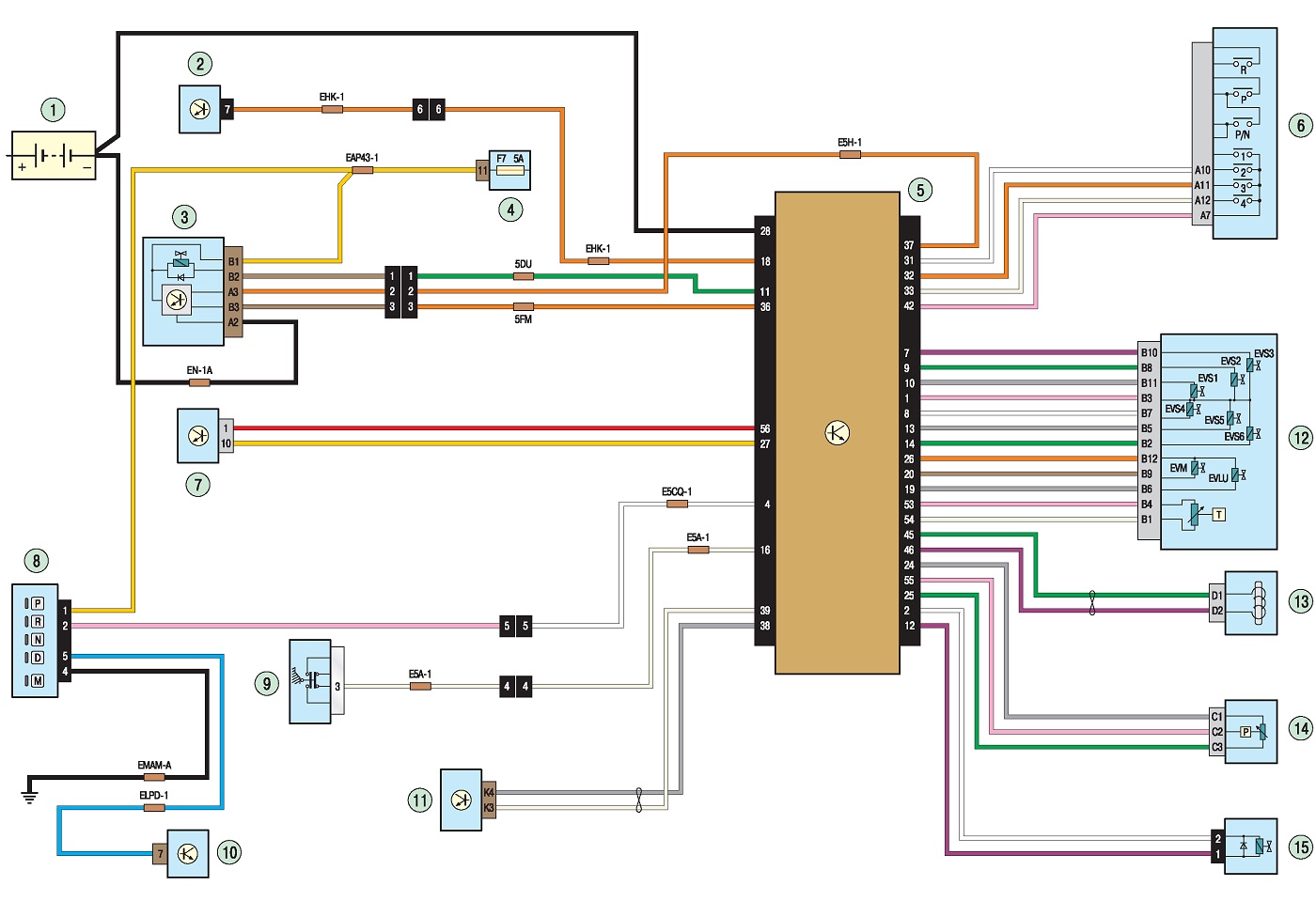

Схема 6. Электронный блок управления автоматической трансмиссией автомобилей с двигателями F4R, К9К и К4М: 1 - аккумуляторная батарея; 2 - диагностический разъем; 3 - селектор автоматической коробки передач; 4, 7,10 -монтажный блок в моторном отсеке; 5 - электронный блок управления автоматической коробкой передач; 6 - многофункциональный переключатель; 8- сигнализатор положения селектора автоматической коробки передач; 9 - выключатель стоп-сигнала; 11 - электронный блок управления двигателем; 12 - интерфейс гидравлики и электрики; 13 - датчик скорости вращения турбины гидротрансформатора; 14 - датчик относительного давления; 15 - электромагнитный клапан подачи рабочей жидкости через теплообменник
