Renault Megane 2. ПАНЕЛЬ ПРИБОРОВ

Панель приборов (рис. 11.1) представляет собой разборную конструкцию, состоящую из собственно декоративной панели и усилителя.

Декоративная панель - это формованная пластмассовая деталь, прикрепленная болтами к усилителю. К декоративной панели прикреплены контрольные приборы, органы управления автомобилем и системой отопления (кондиционирования) и вентиляции салона; накладки, закрывающие узлы, расположенные под панелью приборов, или служащие для установки приборов и органов управления; сопла системы отопления и кондиционирования, вещевой ящик.

С обратной стороны к декоративной панели прикреплены воздуховоды систе-

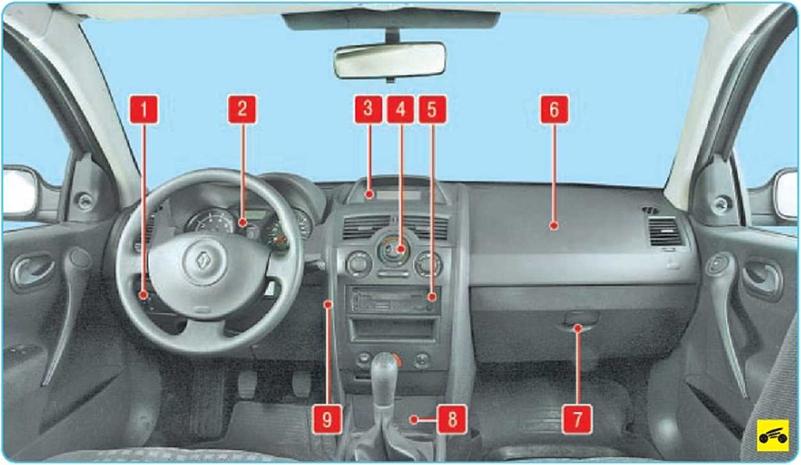

Рис. 11.1. Панель приборов: 1 - блок регуляторов электрокорректора света фар и яркости подсветки комбинации приборов; 2 - комбинация приборов; 3 - информационный дисплей; 4 - блок управления системой отопления (кондиционирования) и вентиляции; 5- головное устройство аудиосистемы; 6- подушка безопасности пассажира; 7 - вещевой ящик; 8 - облицовка тоннеля пола; 9 - центральная накладка панели приборов

мы отопления (кондиционирования) и вентиляции.

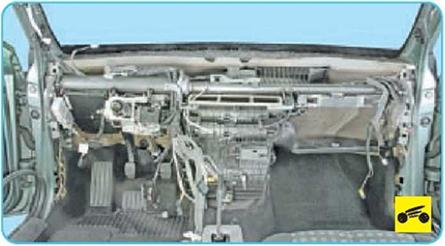

Усилитель, в свою очередь, состоит из стальной арматуры, к которой прикреплены рулевая колонка, жгуты проводов и приборы системы электрооборудования автомобиля. Усилитель, прикрепленный болтами к передним стойкам, щиту передка и основанию кузова, включен в силовую структуру кузова.

ПРЕДУПРЕЖДЕНИЕ

В панели приборов установлена подушка безопасности переднего пассажира. Неквалифицированное снятие панели приборов или ремонт отдельных ее узлов может вызвать неожиданное срабатывание подушки и привести к травмам.
