Renault Megane 2. СНЯТИЕ И УСТАНОВКА ОБЛИЦОВКИ ПЕРЕДНЕЙ ДВЕРИ
Вам потребуются: отвертки с плоским и крестообразным лезвием, ключи TORX Т20, Т40.
ПРИМЕЧАНИЕ
Показаны снятие и установка облицовки левой передней двери. Облицовку правой передней двери снимают и устанавливают аналогично.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
|
2. Подденьте облицовку наружного зеркала...
|
|
3. ...и, преодолевая сопротивление фиксаторов, снимите ее.
|
|
|

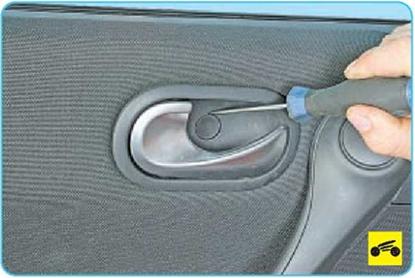

4. Подденьте отверткой и отведите в сторону декоративную заглушку винта крепления внутренней ручки привода замка двери.
|
|

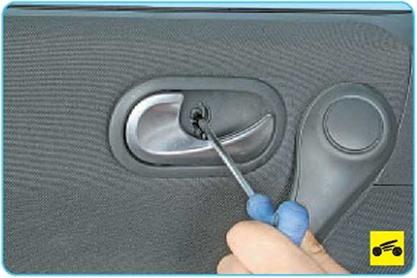

5. Выверните винт крепления внутренней ручки.
|

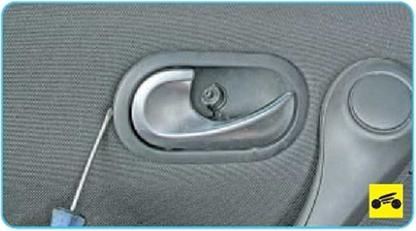

6. Подденьте отверткой... |
|
|

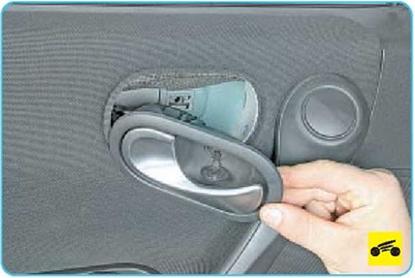

7. ...и, преодолевая сопротивление фиксаторов, отведите в сторону внутреннюю ручку.
|

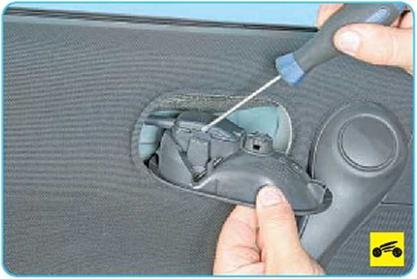

8. Отожмите фиксаторы. |
|
|

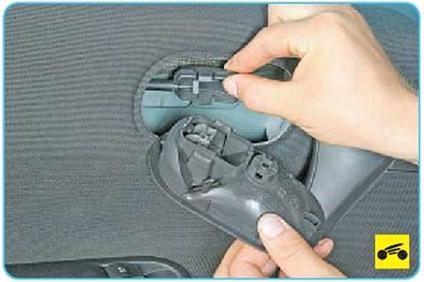

9. ...и отсоедините держатель наконечника троса привода замка. Снимите ручку привода замка двери.
10. Поддев с двух сторон отверткой...
|
|
11. ...снимите облицовку ручки подлокотника.
|
|
12. Выверните два винта крепления накладки облицовки двери в ручке подлокотника.
|
|

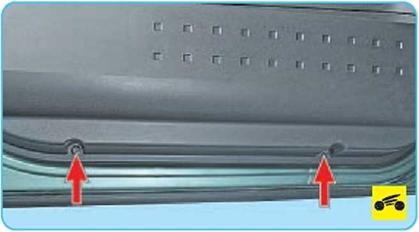

13. Выверните два винта крепления облицовки снизу...
|
|
|
14. ...и один винт сзади.
|
|
15. Подденьте отверткой...
|

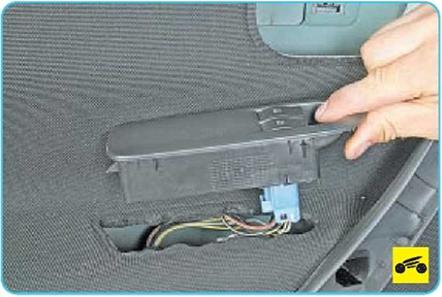

16. ...и отведите в сторону на длину жгута проводов блок управления электростеклоподъемниками.
|
|

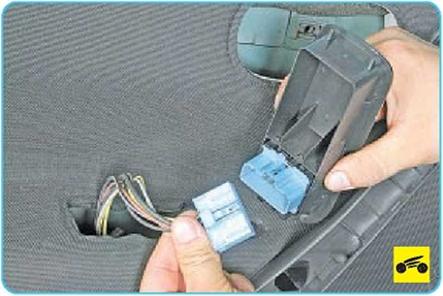

17. Сжав фиксатор колодки жгута проводов...
|
|
18. ...отсоедините колодку и окончательно снимите блок управления электростеклоподъемниками с двери.
|
|
19. Откиньте накладку облицовки двери вверх.
|
|

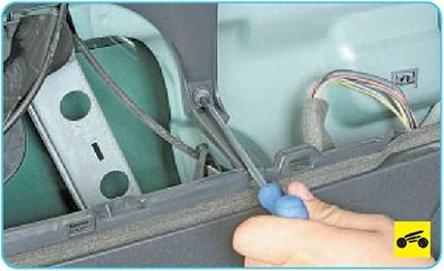

20. Под накладкой облицовки двери выверните винт крепления облицовки к внутренней панели двери.
|
|
21. Извлеките из держателя трос привода замка передней двери.
|
|
22. Сожмите фиксатор и отсоедините колодку разъема электропривода блокировки замка.
|
23. Подденьте отверткой. |
|
|
24. ...и, преодолевая сопротивление фиксаторов, снимите решетку динамика.
|
|
Так расположены фиксаторы крепления решетки динамика.
|
|

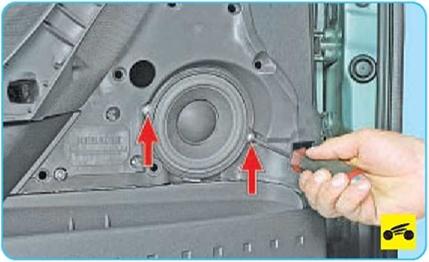

25. Выверните два винта крепления динамика.
|

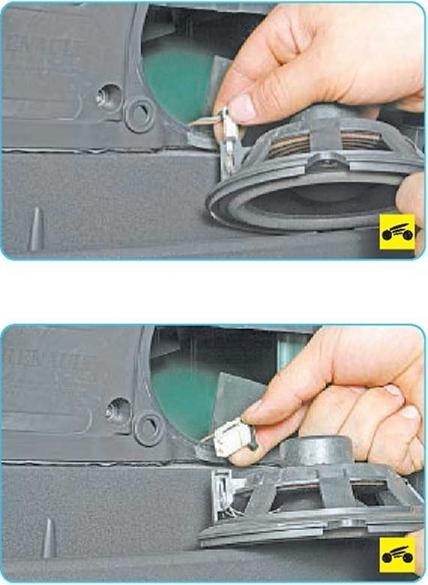

26 Отожмите фиксатор... |
27. ...и отсоедините колодку жгута проводов от динамика.
|
|
28. Выверните расположенные под решеткой динамика три винта крепления облицовки двери.
|
|
29. Выведите выступы механизма стеклоподъемника из зацепления с облицовкой двери.

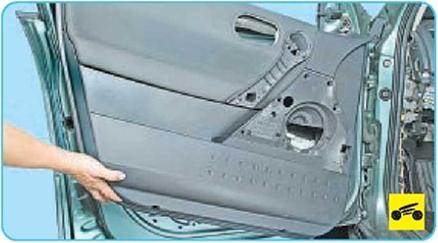

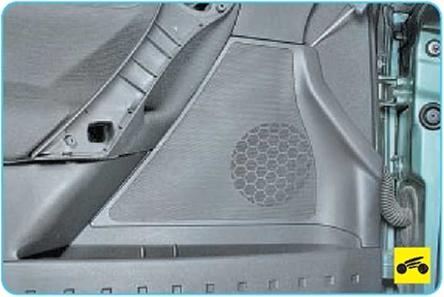

Приподнимите облицовку вверх и снимите ее с панели двери.
|
ПРИМЕЧАНИЕ
|
|
Так расположены выступы механизма стеклоподъемника.
|
30. Установите облицовку передней двери и все снятые детали в порядке, обратном снятию.
