Renault Megane 2. СНЯТИЕ И УСТАНОВКА АККУМУЛЯТОРНОЙ БАТАРЕИ

Вам потребуются: ключи «на 10», «на 13», TORX Т40.

1. Откройте капот и установите его на упор.










Рис. 10.4. Расположение плавких вставок в блоке наконечника провода клеммы «+» аккумуляторной батареи





ЦЕПИ, ЗАЩИЩАЕМЫЕ ПЛАВКИМИ ВСТАВКАМИ В БЛОКЕ                                                 Таблица   10.4

НАКОНЕЧНИКА ПРОВОДА КЛЕММЫ «+» АККУМУЛЯТОРНОЙ БАТАРЕИ

Номер предох­ранителя/реле

Сила тока,А

Наименование

предохраните­

ля/реле

Защищаемая цепь

1

30

BPS1

Аккумуляторная батарея, монтажный блок салона, блок управления электрооборудованием салона

2

350,

400

В PDA

Коммутационный блок моторного отсека (350 А - автомобиля с бен­зиновым двигателем, 400 А - автомобиля с дизельным двигателем)

3

30

ВР31

Коммутационный блок моторного отсека



ПАРАМЕТРЫ ДЛЯ ПРОВЕРКИ СТЕПЕНИ ЗАРЯЖЕННОСТИ                                               Таблица   10.5

АККУМУЛЯТОРНОЙ БАТАРЕИ

Напряжение на выводах, В

12,65

12,45

12,24

12,06

11,80

Плотность электролита, г/см[1]

1,27

1,23

1,20

1,17

1,12

Степень заряженности, %

100

75

50

25

0








1. Откройте капот и установите его на упор.





2.   Ослабьте затяжку гайки стяжного бол­та наконечника...





3      ...и отсоедините провод от клеммы «минус» аккумуляторной батареи.





4 Отожмите фиксатор...

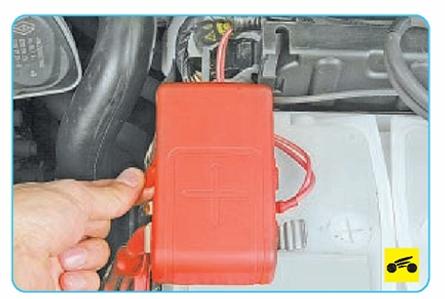

5.   ...и снимите защитную крышку клеммы «плюс» аккумуляторной батареи.





6.   Ослабьте затяжку гайки стяжного бол­та наконечника...

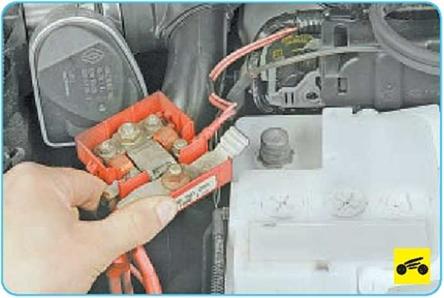

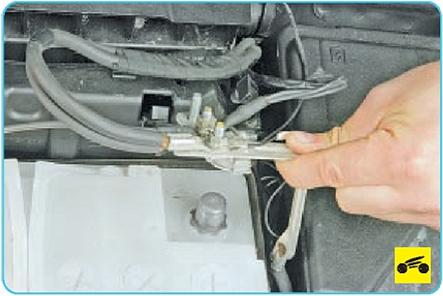

7.   ...и отсоедините наконечник провода от клеммы «плюс» аккумуляторной батареи.

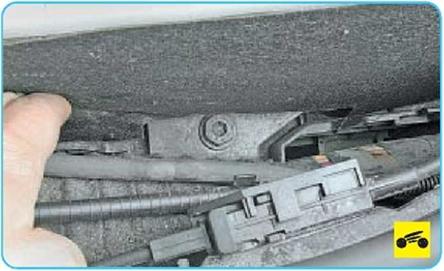

8.   Отверните болт планки крепления ак­кумуляторной батареи.





9. Снимите планку...

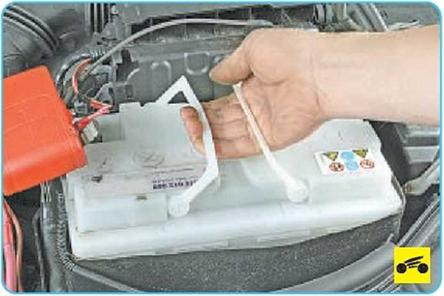

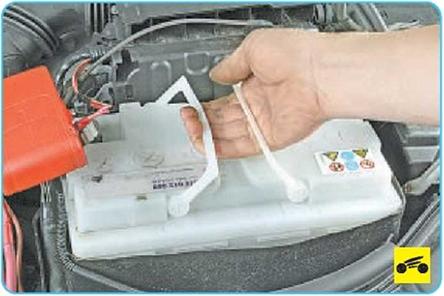

10.     ...и выньте аккумуляторную батарею из моторного отсека.






11.   При необходимости снимите полку крепления аккумуляторной батареи, для

этого отсоедините от полки держатель жгу­та проводов.

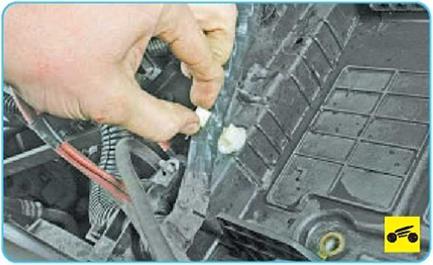

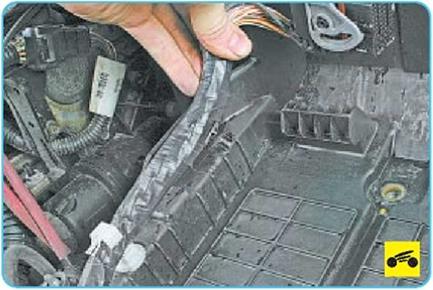

12.   Снимите с белого держателя жгут проводов, закрепленный на полке крепле­ния аккумуляторной батареи.

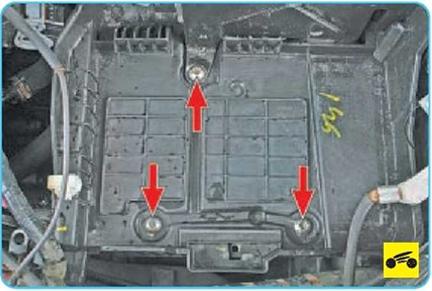

13. Выверните три винта крепления пол­ки крепления аккумуляторной батареи...











14.   ...и снимите полку.

15.   Установите аккумуляторную батарею и все детали в порядке, обратном снятию. Перед присоединением проводов зачисти­те клеммы батареи и внутренние поверхно­сти наконечников проводов мелкозерни­стой наждачной бумагой. Подсоедините провода в порядке, обратном снятию, со­блюдая полярность. После подсоединения проводов к клеммам нанесите на наконеч­ники проводов и открытые поверхности клемм тонкий слой смазки Литол-24 или аналога (наиболее предпочтительны меде­содержащие токопроводящие смазки).
