Renault Megane 2. ЗАМЕНА ТРУБОПРОВОДОВ ТОРМОЗНОЙ СИСТЕМЫ

Трубопроводы тормозной системы за­дних колес закреплены на балке задней подвески и соединены с трубопроводами, закрепленными на днище кузова через шланги.

Вам потребуются: ключи «на 11», «на 12», «на 14», баллонный ключ...

...а также специальные ключи «на 11» и «на 12».



Для отворачивания гаектрубопроводов всег­да применяйте специальные ключи, так как гайки сильно затянуты и обычно корродиро­ваны, вследствие чего при пользовании обычными ключами грани гаек сминаются.



Дальнейшие операции для наглядности пока­заны на автомобиле со снятым двигателем.

1.     Установите автомобиль на подъемник или смотровую канаву.

2.     Отсоедините провод от клеммы «ми­нус» аккумуляторной батареи.

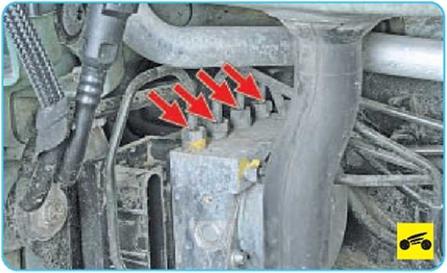

3.      Отверните гайки крепления трубопро­водов на гидроэлектронном модуле анти- блокировочной системы тормозов (ABS).

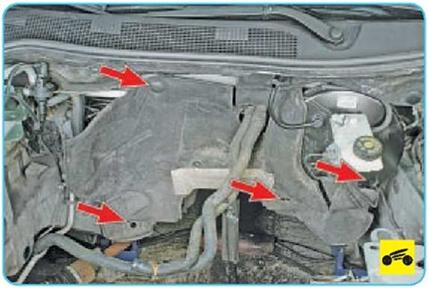

4.     Поддев, извлеките фиксаторы крепле­ния и снимите шумоизоляцию.

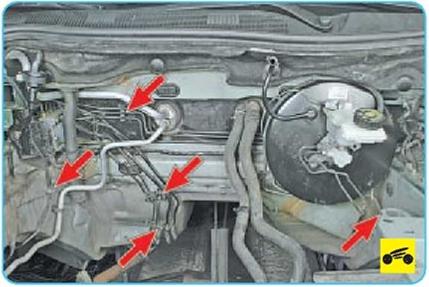

5.     Освободите трубопроводы из держа­телей (для наглядности показано на авто­мобиле со снятым силовым агрегатом).

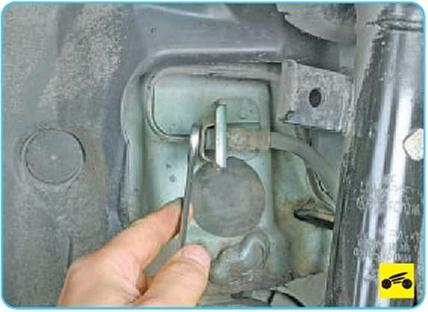

6.     Отверните гайку крепления трубопро­вода к шлангу тормозного механизма пе­реднего колеса.

7.     Аналогично отверните гайку крепления трубопровода к шлангу тормозного меха­низма переднего колеса с другой стороны.

8.     Снимите трубопроводы тормозных ме­ханизмов передних колес.

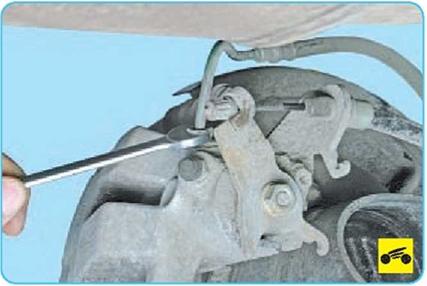

9.     Отверните гайку крепления трубопро­вода к рабочему цилиндру тормозного ме­ханизма заднего колеса.

10.      Аналогично отверните гайку крепле­ния трубопровода к рабочему цилиндру тормозного механизма заднего колеса с другой стороны.

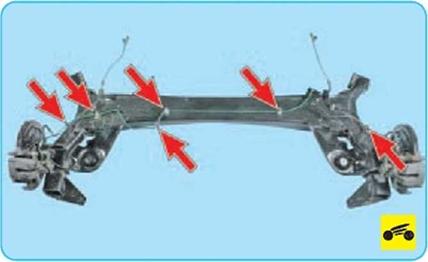

11.     Отверните две гайки крепления тру­бопроводов, закрепленных на балке задней подвески...









13.     Снимите с держателей трубопрово­ды, закрепленные на балке задней подве­ски (для наглядности показано на снятой с автомобиля балке задней подвески).

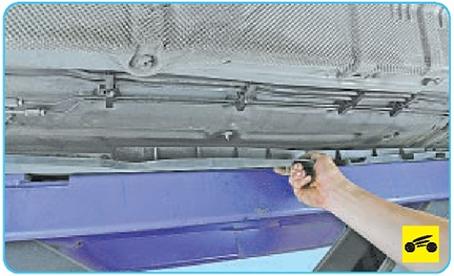

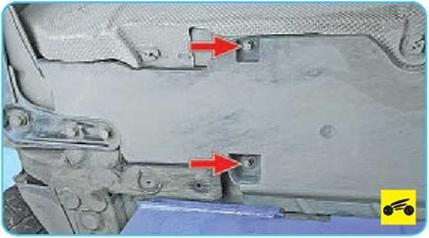

14.     С правой стороны на основании кузо­ва отверните две гайки переднего...





15.     ...и четыре гайки заднего креплений грязезащитного щитка.



16. Снимите грязезащитный щиток.









17.

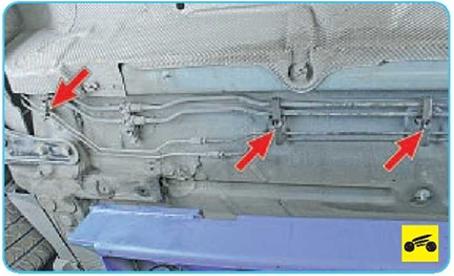

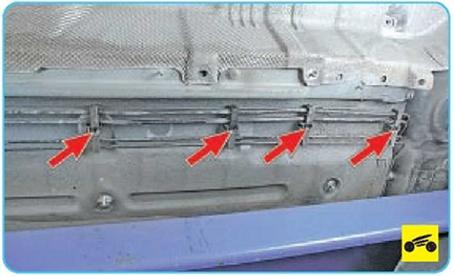

Выведите трубопроводы из держате­лей на основании кузова в задней...





18.    ...и передней частях кузова.

19.    Установите новые трубопроводы в порядке, обратном снятию, и прокачайте гидропривод тормозной системы (см. «Прокачка гидропривода тормозной систе­мы», с. 168).
