РУЛЕВАЯ КОЛОНКА

Renault Megane 2. СНЯТИЕ И УСТАНОВКА РУЛЕВОГО КОЛЕСА

Вам потребуются: ключи TORX Т15, Т50, маркер.

ПРЕДУПРЕЖДЕНИЯ

Для диагностики и ремонта электронных си­стем пассивной безопасности (SRS) требу­ются специальное оборудование и оснастка. В случае выхода их из строя обращайтесь на специализированную станцию технического обслуживания. Во избежание получения травм от несанкционированного срабатыва­ния пиротехнических зарядов не разбирайте самостоятельно элементов системы. Однако при ремонте рулевого управления, электро­оборудования и кузова модуль подушки бе­зопасности водителя может препятствовать проведению работ. При необходимости его снятия и установки работы можно провести самостоятельно, строго придерживаясь пра­вил эксплуатации системы.

Перед началом работ отключите аккумуля­торную батарею. Попытка снятия подушки безопасности без отключения электропита­ния может привести к неожиданному сраба­тыванию подушки.

Приступать к следующим операциям по сня­тию подушки безопасности можно только по-

еле полного разряда конденсатора активато­ра. Для разряда конденсатора необходимо подождать не менее 10 с после отсоедине­ния провода от клеммы «минус» аккумуля­торной батареи.

Запрещается разборка модуля подушки бе­зопасности.

Не допускается падение модуля подушки бе­зопасности и попадание на него воды, смаз­ки или масла.

Снятый с автомобиля модуль подушки бе­зопасности должен храниться на ровной го­ризонтальной поверхности, облицовкой мо­дуля вверх.

Не допускается воздействие на модуль по­душки безопасности температуры выше 95 °С. При установке модуля в рулевое колесо ав­томобиля находитесь вне зоны разворачива­ния надувной подушки.

При первом включении зажигания после установки модуля подушки в автомобиль включайте выключатель зажигания, протя­нув руку со стороны переднего пассажир­ского места.

1.      Отсоедините провод от клеммы «ми­нус» аккумуляторной батареи.









3.      Снимите модуль подушки безопасно­сти водителя (см. «Снятие и установка по­душки безопасности водителя», с. 273).

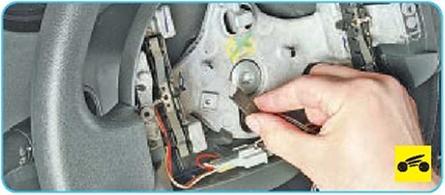

5.     ...и снимите наконечник «массового» провода.

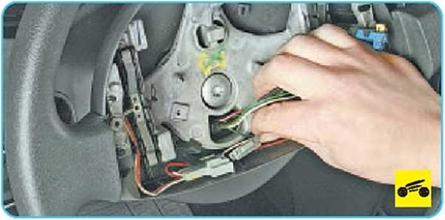

6.     Отожмите фиксатор колодки проводов выключателя звукового сигнала...

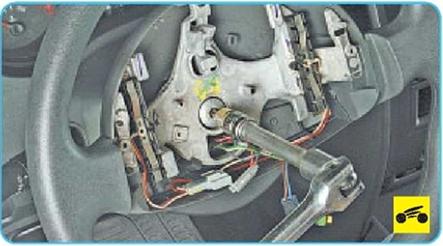

8.     Удерживая рулевое колесо от провора­чивания, ослабьте болт крепления рулевого колеса, но не отворачивайте его полностью.



Болт крепления рулевого колеса не отвора­чивайте полностью, иначе при снятии руле­вого колеса можно нанести себе травму в случае его резкого срыва с рулевого вала.

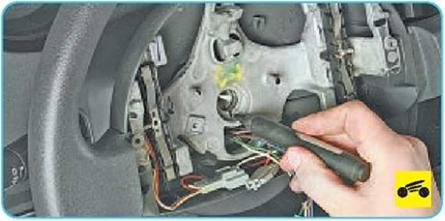

Для удобства обратной установки промарки­руйте положение ступицы рулевого колеса относительно вала, вывернув полностью болт (под ним расположена метка на ступице ру­левого колеса) и нанеся на торец вала риску, например, маркером, а затем вновь вверните болт в вал от руки на несколько оборотов.

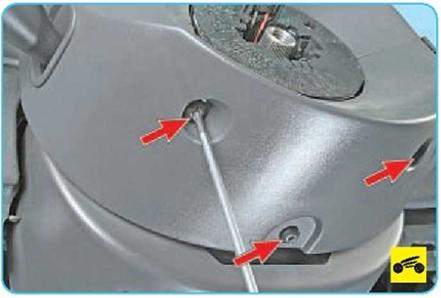

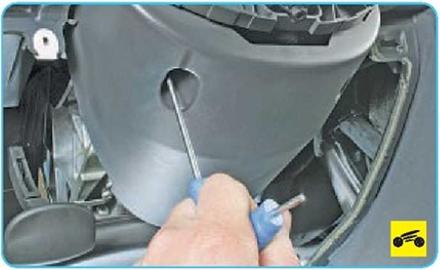

5. Выверните три винта крепления ни­жней задней и верхней частей кожуха руле­вой колонки.

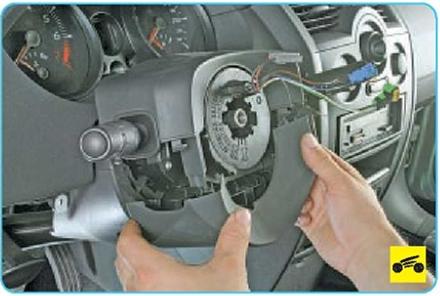

7.       ...и верхнюю часть кожуха рулевой ко­лонки.

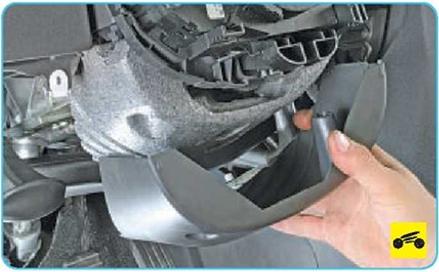

8.       Выверните два винта крепления ни­жней передней части кожуха рулевой ко­лонки...

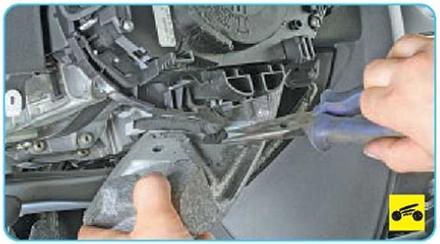

10.       Снимите с энергопоглощающего эл­емента держатель жгута проводов подру- левых переключателей, выключателя зву­кового сигнала и модуля подушки безопас­ности водителя.

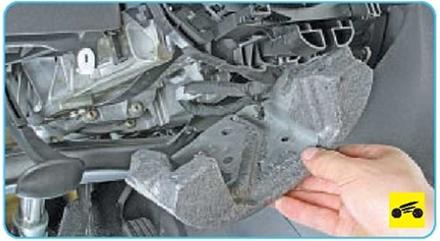

11.       Снимите энергопоглощающий эл­емент с рулевой колонки.

12.       Установите детали в порядке, обрат­ном снятию.
