Peugeot 308. ЗАМЕНА ПРЕДОХРАНИТЕЛЕЙ, ПЛАВКИХ ВСТАВОК И РЕЛЕ В МОНТАЖНЫХ БЛОКАХ

№	Номер предохранителя в руководстве по эксплуатации	Сила тока, А	Цвет предохранителя	Цепь нагрузки
1	F11	15	Синий	Цепь малого тока замка зажигания
2	F6	30	Зеленый	Задние стеклоподъемники
3	F15	30	Зеленый	Запирание замков и суперблокировка
4	F5	30	Зеленый	Передние стеклоподъемники, питание, приводы складных зеркал заднего вида, шторка панорамной крыши
5	F10	15	Синий	Подрулевые переключатели, сирена охранной сигнализации, ЗБУ системы охранной сигнализации
6	F8	20	Желтый	Аудиосистема, радиотелефон, CD-чейнджер, многофункциональный дисплей, система контроля давления воздуха в шинах
7	F7	5	Коричневый	Передний и задний плафоны, плафоны индивидуального освещения, задние спот-плафоны, подсветка зеркал на противосолнечных козырьках, подсветка вещевого ящика, переносная лампа
8	F14	15	Синий	Многофункциональный дисплей, усилитель, устройство Hands (гее, датчик дождя/освещенности, ЗБУ системы предупреждения при заезде на стоянку (парктроник), коммутационный блок прицепа, система предупреждения о непреднамеренном пересечении линии дорожной разметки
9	F9	30	Зеленый	Розетка 12 В передняя, прикуриватель
10	F12	15	Синий	Комбинация приборов, панель сигнальных ламп ремня и подушки безопасности переднего пассажира, кондиционер, блок памяти сиденья водителя, выключатели в зоне сидений 2-го ряда, модуль учебного автомобиля
11	F13	5	Коричневый	Электронный блок системы управления двигателем, подушки безопасности, рычаг селектора сек- вентальной автоматической коробки передач
12	F3	5	Коричневый	ЭБУ подушек безопасности и пиротехнических преднатяжителей
13	F4	10	Красный	Контактор педали сцепления и двухфункциональный контактор тормозной системы, внутрисалон- ное светочувствительное зеркало заднего вида, кондиционер воздуха, датчик положения рулевого колеса, автоматическая коробка передач, коммутационный блок системы защиты
14	F1	15	Синий	Очиститель заднего стекла
15	F17	40	Красный	Обогрев заднего стекла и наружных зеркал заднего вида
16	SH	-	-	Шунт PARC

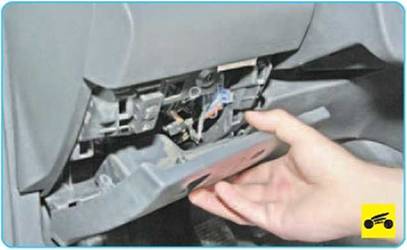

2. ...и снимите крышку.

Для получения доступа к монтажному блоку, расположенному в моторном отсеке, откройте его крышку, отжав фиксатор.

4. Прежде чем заменить перегоревший предохранитель или плавкую вставку, выясните причину их перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. 10.1 и 10.3 цепи, которые защищает данный предохранитель или плавкая вставка.

Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, и самодельными перемычками - это может привести к повреждению электрических приборов и даже к пожару.

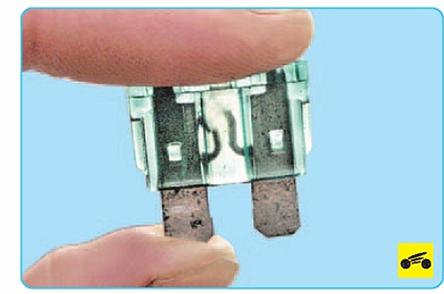

5. Перегоревший предохранитель замените новым соответствующего номинала.

6. Установите в контактный разъем предохранитель того же номинала, что и снятый.
