Опель Астра Эйч. Замена стеклоподъемника передней двери



Вам потребуются: ключ TORX Т20, отвертка с крестообразным лезвием...

...и заклепочный пистолет с заклепками ди­аметром 4,8 мм.

1.   Опустите стекло вниз.

2.          Снимите обивку передней двери (см. «Снятие и установка обивки передней две­ри», с. 259).

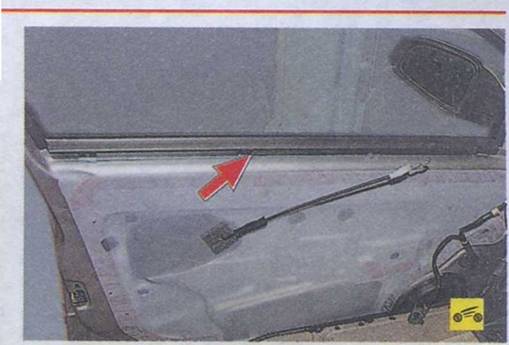

3.         Преодолевая сопротивление фиксато­ров, снимите уплотнитель опускного стекла.

4.         Снимите влагозащитную пленку (см. «Снятие и установка обивки передней две­ри», с. 259).







Рис. 11.1. Крепление задней направляющей опускного стекла: 1 - заклепка; 2 - задняя на­правляющая опускного стекла











5.    Высверлите две заклепки крепления зад­ней направляющей опускного стекла к панели двери (рис. 11.1) и выньте направляющую.

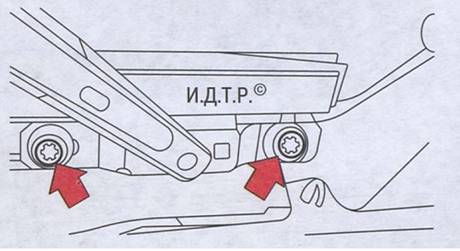

Рис. 11.2. Крепление обоймы стекла к ползу ну стеклоподъемника





6.          Придерживая стекло, выверните два винта крепления обоймы стекла к ползуну стеклоподъемника (рис. 11.2) и извлеките стекло из двери, вынимая его вверх и пово­рачивая в проеме двери.





7.    Выньте из отверстия в панели двери уп­лотнительную втулку жгута проводов моторе­дуктора электростеклоподъемника.

8.    Высверлите шесть заклепок крепления эле- ктростеклоподъмника к панели двери (рис. 11.3).

9.    Извлеките стеклоподъемник из отвер­стия в панели двери и отсоедините от моторе­дуктора колодку жгута проводов.

10.             Установите детали в порядке, обратном снятию. Для установки электростеклоподъем­ника воспользуйтесь заклепочным пистолетом.

11.             После подсоединения аккумуляторной ба­тареи необходимо синхронизировать систему автоматического подъема стекол. Для этого не­обходимо выполнить следующие операции:

-         закройте все двери и включите зажигание;

-         переведите опускные стекла всех дверей в нижнее положение;

-         переведите опускное стекло двери води­теля в верхнее положение и удерживайте в нажатом положении клавишу управления электростеклоподъемника не менее 5 с;

-         аналогично проведите процедуру син­хронизации для электростеклоподъемника двери переднего пассажира.







Опель Астра Эйч. Замена наружной ручки передней двери

Вам потребуются: ключ TORX Т20 и отверт­ка с плоским лезвием.

1.    Снимите обивку передней двери и влаго­защитную пленку (см. «Снятие и установка обивки передней двери», с. 259).

2.    Отсоедините провод от клеммы «минус» аккумуляторной батареи.









Рис. 11.4. Наружная ручка замка двери: 1 - рамка наружной ручки; 2 - стопорный винт; 3 - цилиндр замка; 4 - наружная ручка





Рис. 11.3. Крепление электростеклоподъемника передней двери











4.      ...и извлеките заглушку из технологичес­кого отверстия в панели двери.





5.      Оттяните наружную ручку двери и через технологическое отверстие поверните до упо­ра против часовой стрелки стопорный болт.

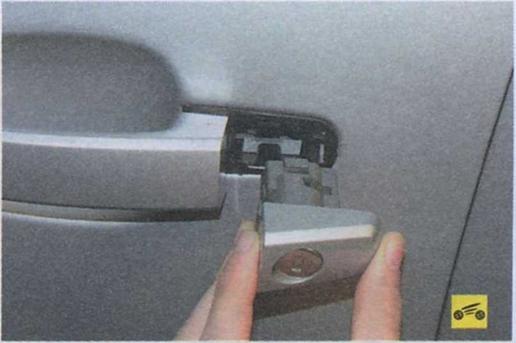

7.   ...и извлеките цилиндр из отверстия в на­ружной панели двери.

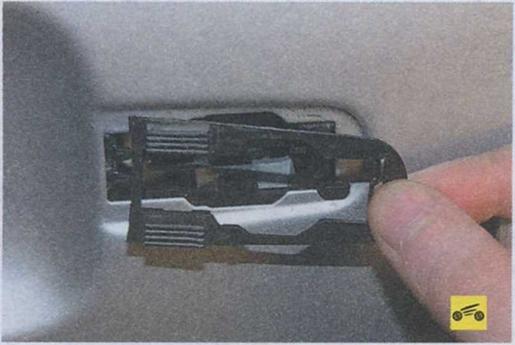

9.          ...преодолевая сопротивление фиксато­ров, выньте заднюю...





10.     ...и переднюю части наружной ручки, а затем снимите ручку.





11.     Снимите уплотнительную прокладку задней части наружной ручки.

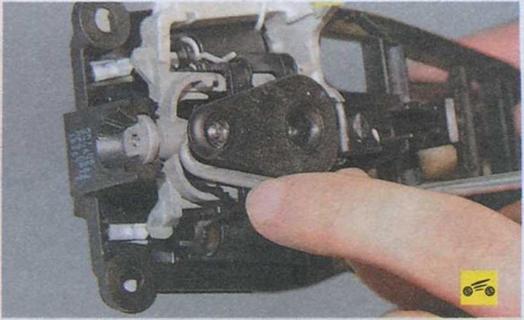

12.     Поднимите вверх фиксатор тяги наруж­ной ручки двери...



13.       ...и отсоедините тягу от рычага рамки наружной ручки.

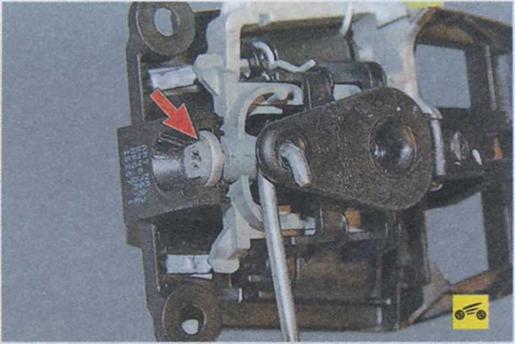

14.       Выверните винт крепления рамки на­ружной ручки двери...





15.    ...выньте рамку через технологическое окно в панели двери...




16.    ...и отсоедините от рычага рамки тягу цилиндра замка.

17.    Установите снятые детали в порядке, об­ратном снятию.
