Опель Астра Эйч. Замена модуля подрулевых переключателей



Модуль подрулевых переключателей пред­ставляет собой узел, объединяющий в себе, помимо переключателей, контактное кольцо звукового сигнала и подушки безопасности водителя, датчик положения рулевого колеса и систему коммутационных проводников вы­ключателя (замка) зажигания. Модуль нераз­борный и при выходе из строя его элементов подлежит замене в сборе.

Вам потребуются: ключ TORX Т10, торцовая головка TORX Е10, отвертка с плоским лезвием.

1.   Отсоедините провод от клеммы «минус» аккумуляторной батареи.





2.     Снимите рулевое колесо (см. «Снятие и установка рулевого колеса», с. 175).

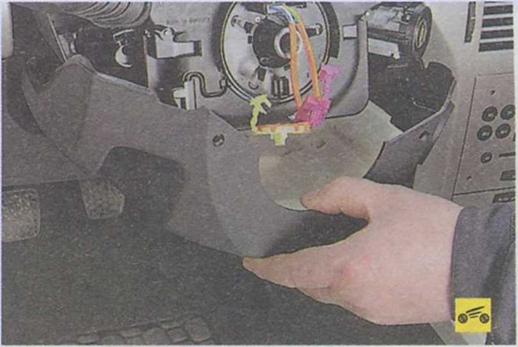

4.      ...и нижнюю части кожуха рулевой ко­лонки (см. «Снятие и установка кожухов ру­левой колонки», с. 176).

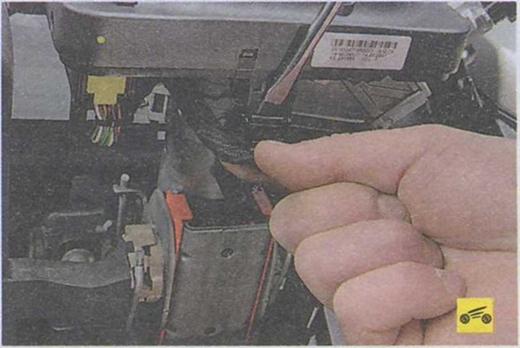

5.      Разожмите отверткой держатель жгута проводов...









7.   Выдвиньте вверх фиксатор колодки жгу та проводов...

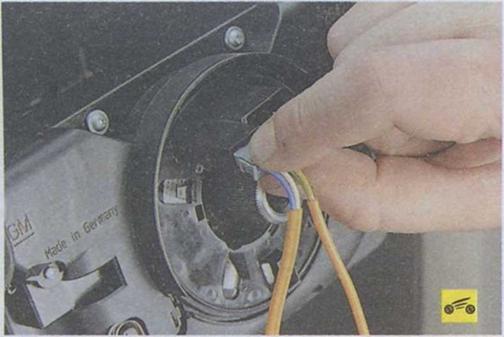

9.       Отсоедините от контактного кольца модуля жгут проводов, сжав фиксатор его колодки.





10.Выверните три болта крепления модуля подрулевых переключателей к выключателю (замку) зажигания...

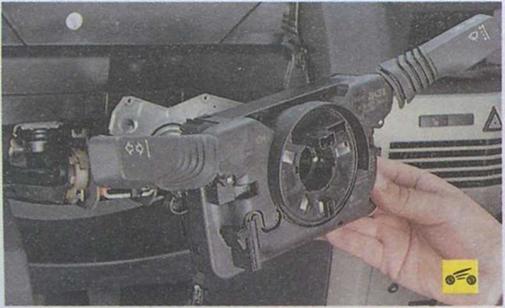

11....и снимите модуль, разъединяя его контактные разъемы с выключателем (зам­ком) зажигания.

12.Установите детали в порядке, обратном снятию.
