Опель Астра Эйч. Разборка и сборка коробки передач, дефектовка деталей - часть 1

Вам потребуются: ключи «на 10», «на 13», «на 19», «на 24», набор ключей-шестигранни­ков, отвертки с плоским лезвием (две), круг­логубцы, съемник стопорных колец, съемник подшипников, молоток, бородок, зубило.

1.      Снимите коробку передач с автомобиля (см. «Снятие и установка коробки передач», с. 143). Очистите ее от грязи и вымойте сна­ружи.

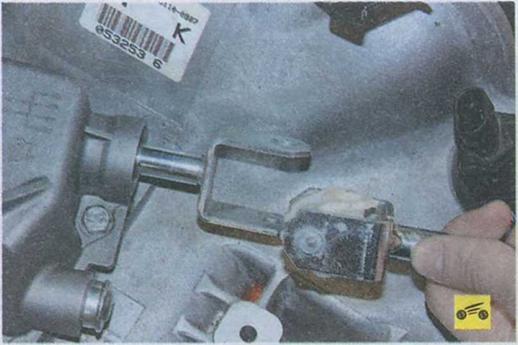

2.       Поддев отверткой пружинный фиксатор оси шарнира привода переключения передач...

















б.  Снимите привод спидометра вместе с датчиком скорости автомобиля (см. «Про­верка и замена датчиков системы управления двигателем», с. 223).

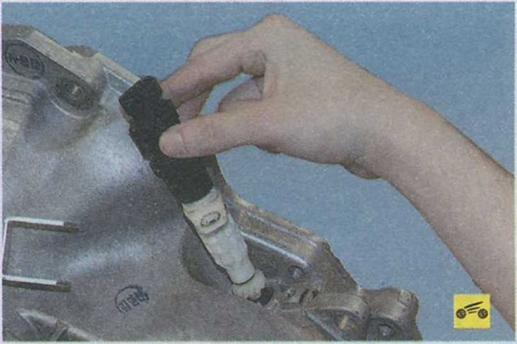

7.      Ослабьте затяжку выключателя света заднего хода...









9.      Выверните болты крепления корпуса ме­ханизма переключения передач и снимите механизм...





10.                ...а также установленную под ним про­кладку.

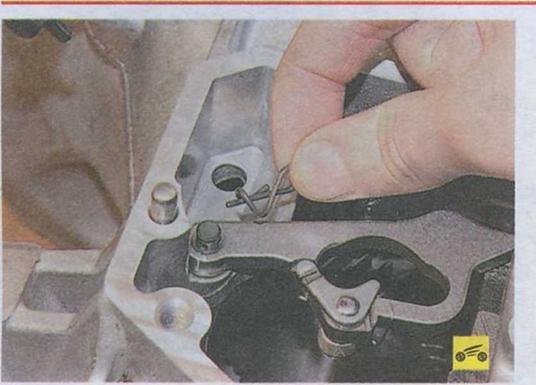

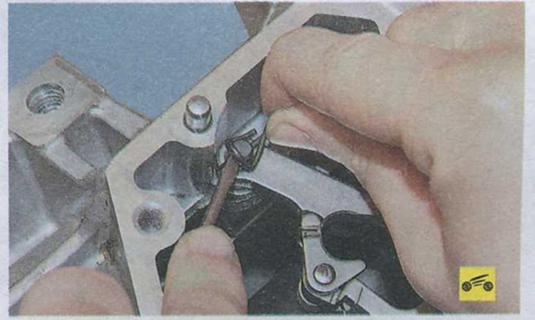

11.                Поддев отверткой пружинный фиксатор поводка вилки включения V передачи...

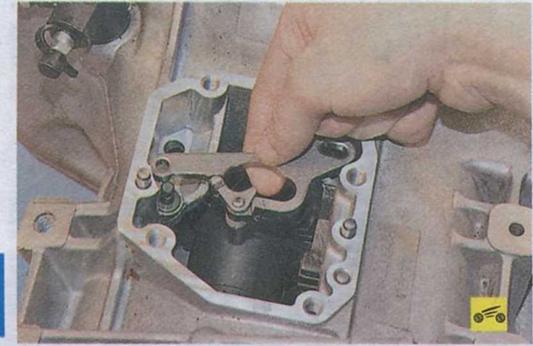

13.     ...и снимите поводок.

14.     Снимите рабочий цилиндр привода выключения сцепления в сборе с подшипни­ком выключения сцепления (см. «Замена ра­бочего цилиндра привода выключения сцепления с подшипником выключения сцепления», с. 136) и установленное под ци­линдром резиновое уплотнительное кольцо.



15.     Снимите шланг гидропривода выключе­ния сцепления (см. «Замена шланга и трубки ги­дропривода выключения сцепления», с. 138).

16.     Снимите промежуточную трубку гидро­привода выключения сцепления (см. «Замена шланга и трубки гидропривода выключения сцепления», с. 138).

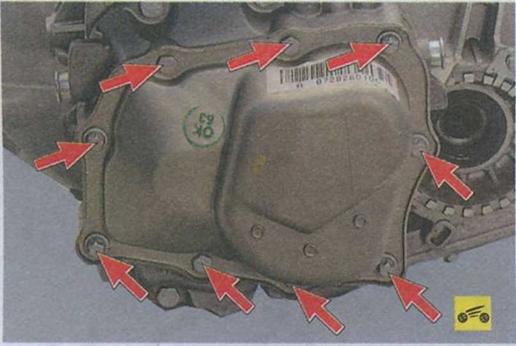

17.     Выверните девять болтов крепления задней крышки коробки передач.

18.     Поддев отверткой край крышки в райо­не специально предназначенного для этого прилива, отделите крышку от прокладки и снимите ее.

19.     Снимите прокладку крышки.

_______________ Примечание

Прокладку задней крышки коробки пе­редач при каждой разборке соединения заменяйте новой, так как бывшая в упо­треблении обжатая прокладка при по­вторной сборке может не обеспечить герметичности уплотнения.





20.     Снимите стопорное кольцо синхрони­затора V передачи.

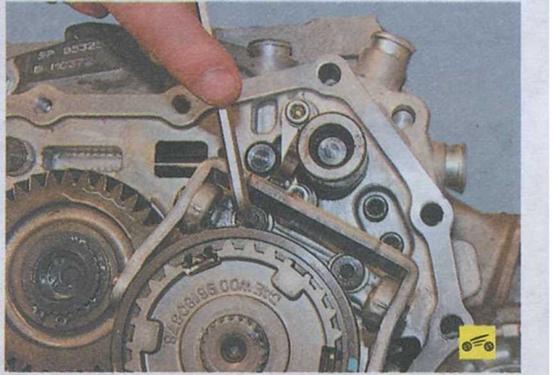

21.     Выверните два болта крепления крон­штейна вилки включения V передачи...
