Опель Астра Эйч. ПРОВЕРКА И РЕГУЛИРОВКА УГЛОВ УСТАНОВКИ КОЛЕС

проверяют и регулируют на специальных стендах согласно инструкциям по их эксплуатации.

Несоответствие действительных значений, замеренных на автомобиле, контрольным значениям, указанным ниже, обусловлено износом и деформацией деталей подвески или деформацией кузова.

ПРЕДУПРЕЖДЕНИЕ

Замена или ремонт деталей подвески может повлечь за собой изменение углов установки колес, поэтому проверка углов установки колес обязательна.

Углы установки передних и задних колес при собственной массе автомобиля приведены в табл. 9.1. Значения действительны для автомобилей с загрузкой по 70 кг на обоих передних сиденьях и наполовину заполненным топливным баком.

После установки автомобиля на стенд (непосредственно перед проверкой углов) «прожмите» подвеску автомобиля, прикладывая два-три раза усилие 392-490 Н (40-50 кгс), направленное сверху вниз, сначала к заднему бамперу, а затем к переднему. Колеса

автомобиля должны быть расположены параллельно продольной оси автомобиля.

При проверке и регулировке углов установки передних колес сначала проверьте угол продольного наклона оси поворота, затем угол развала колес и в последнюю очередь схождение колес.

Угол продольного наклона оси поворота переднего колеса образован вертикалью и линией, проходящей через середину верхней опоры телескопической стойки и центр сферы шаровой опоры, закрепленной на нижнем рычаге. Регулировка угла продольного наклона оси поворота не предусмотрена конструкцией автомобиля. При отклонении угла от номинального значения замените поврежденные и деформированные детали.

Угол развала передних колес характеризуется отклонением средней плоскости вращения колеса от вертикали. Регулировка угла развала передних колес не предусмотрена конструкцией автомобиля.

Схождение передних колес представляет собой угол между плоскостью вращения колеса и продольной осью автомобиля. Схождение передних колес регулируют изменением длины рулевых тяг.

Проверьте следующие углы установки задних колес.

Угол развала задних колес характеризуется отклонением средней плоскости вращения заднего колеса от вертикали. Регулировка угла развала задних колес не предусмотрена конструкцией автомобиля.

Схождение задних колес представляет собой угол между плоскостью вращения заднего колеса и продольной осью автомобиля. Регулировка угла схождения задних колес не предусмотрена конструкцией автомобиля.

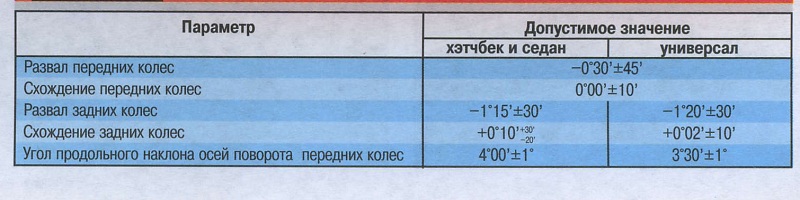

Углы установки колес

Опель Астра Эйч. ОСМОТР И ПРОВЕРКА РУЛЕВОГО УПРАВЛЕНИЯ НА АВТОМОБИЛЕ

Регулярно проверяйте состояние рулевого управления, так как от него зависит безопасность движения.

При осмотре рулевого управления особое внимание обращайте на состояние защитных чехлов и резьбовых соединений. Порванные, потрескавшиеся или потерявшие эластичность резиновые чехлы обязательно замените, иначе попавшие в узлы вода, пыль и грязь быстро выведут их из строя.

Проверьте расположение спиц рулевого колеса, которые при прямолинейном положении передних колес должны быть расположены симметрично относительно вертикальной оси. В противном случае определите причину неисправности и устраните ее.

Поворачивая рулевое колесо от упора до упора, проверьте визуально и на слух:

- надежность крепления рулевого механизма и рулевого колеса;

- отсутствие зазора во втулках рулевых тяг и шаровых шарнирах наконечников рулевых тяг;

надежность затяжки и стопорения болтов крепления тяг к рейке и гаек пальцев шаровых шарниров;

- отсутствие заеданий и помех, препятствующих повороту рулевого колеса.

Если вы обнаружите стуки и заедания, отсоедините рулевые тяги от поворотных рычагов телескопических стоек и повторите проверку. Если стуки и заедания не прекратятся, снимите рулевой механизм с автомобиля и отремонтируйте.

1, Проверьте состояние защитных чехлов наконечников рулевых тяг. Замените порванные, потрескавшиеся или потерявшие эластичность чехлы.

2. Резко поворачивая рулевое колесо в обоих направлениях (это должен делать помощник), проверьте визуально и на слух крепление рулевого механизма. Перемещение механизма и стуки не допускаются.

3. Проверьте наличие люфтов в шаровых шарнирах наконечников рулевых тяг. Наконечники, шарниры которых имеют ощутимый люфт, замените. Проверьте также надежность затяжки гаек пальцев шаровых шарниров наконечников рулевых тяг.

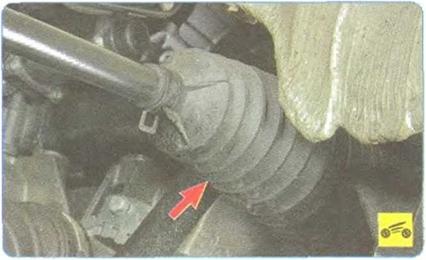

4. Проверьте состояние защитных чехлов рулевых тяг. Поврежденные чехлы обязательно замените.

Опель Астра Эйч. ПРОВЕРКА СВОБОДНОГО ХОДА (ЛЮФТА) РУЛЕВОГО КОЛЕСА

При увеличенном свободном ходе рулевого колеса затрудняется управление автомобилем, так как он с опозданием реагирует на действия водителя. Кроме того, увеличенный ход, который не удается устранить регулировкой рулевого механизма, свидетельствует о неисправности рулевого управления (ослабление крепления рулевого механизма, рулевых тяг или износ их деталей).

Проверяйте люфт рулевого колеса на автомобиле, установленном на ровном нескользком покрытии. Люфт не должен превышать 5°. Можно определить люфт и в линейных единицах (мм) по формуле

L=(5/360°)*п*D,

где L - люфт рулевого колеса, мм; п= 3,14; D наружный диаметр рулевого колеса, мм.

Для рулевого колеса, наружный диаметр которого составляет 380 мм, люфт не должен превышать 16-18 мм.

Вам потребуются: линейка, мел (или скотч) для нанесения меток.

1. Установите передние колеса в положение, соответствующее прямолинейному движению автомобиля.

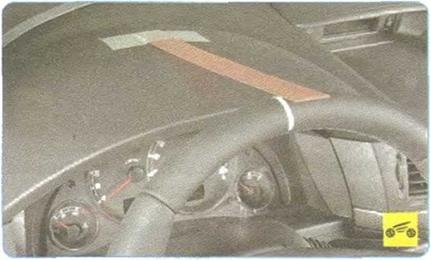

2. Установите линейку так, чтобы ее торец был неподвижно зафиксирован на панели приборов, а плоскость линейки касалась наружной поверхности обода рулевого колеса. Не меняя положения линейки, поверните рулевое колесо влево до момента начала поворота передних колес. В этом положении нанесите на обод рулевого колеса метку.

3. Не меняя положения линейки, поверните рулевое колесо вправо до момента начала поворота передних колес.

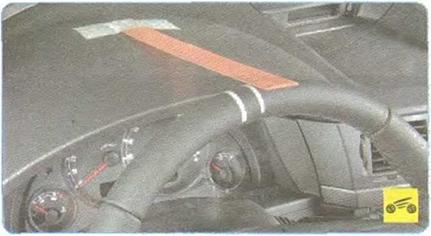

4. В таком положении нанесите на обод рулевого колеса вторую метку.

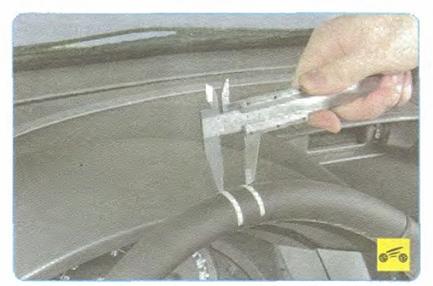

5. Измерьте по ободу расстояние между метками. Оно должно быть не больше рассчитанного значения. Если расстояние (свободный ход рулевого колёса) больше, необходимо установить причину и устранить ее.
