Nissan Note. Электросхемы - часть 3

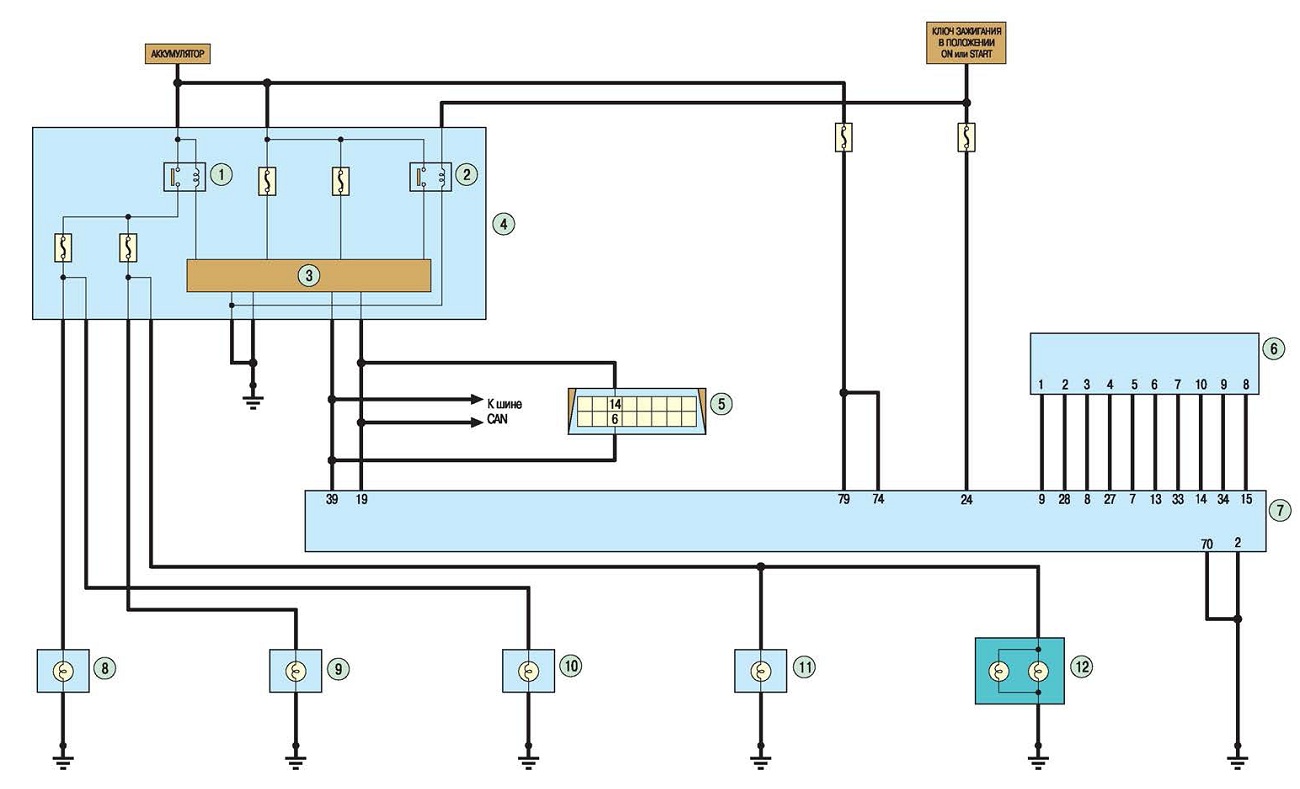

Схема 7. Задние фонари: 1 - реле задних габаритных огней; 2 - реле зажигания; 3 - центральный процессор; 4 - блок IPDM E/R; 5 - разъем передачи данных; б - комбинированный переключатель; 7 - блок ВСМ; 8 - левый стояночный фонарь; 9 - правый стояночный фонарь; 10 - задний левый габаритный фонарь; 11 - задний правый габаритный фонарь; 12 - фонари освещения номерного знака

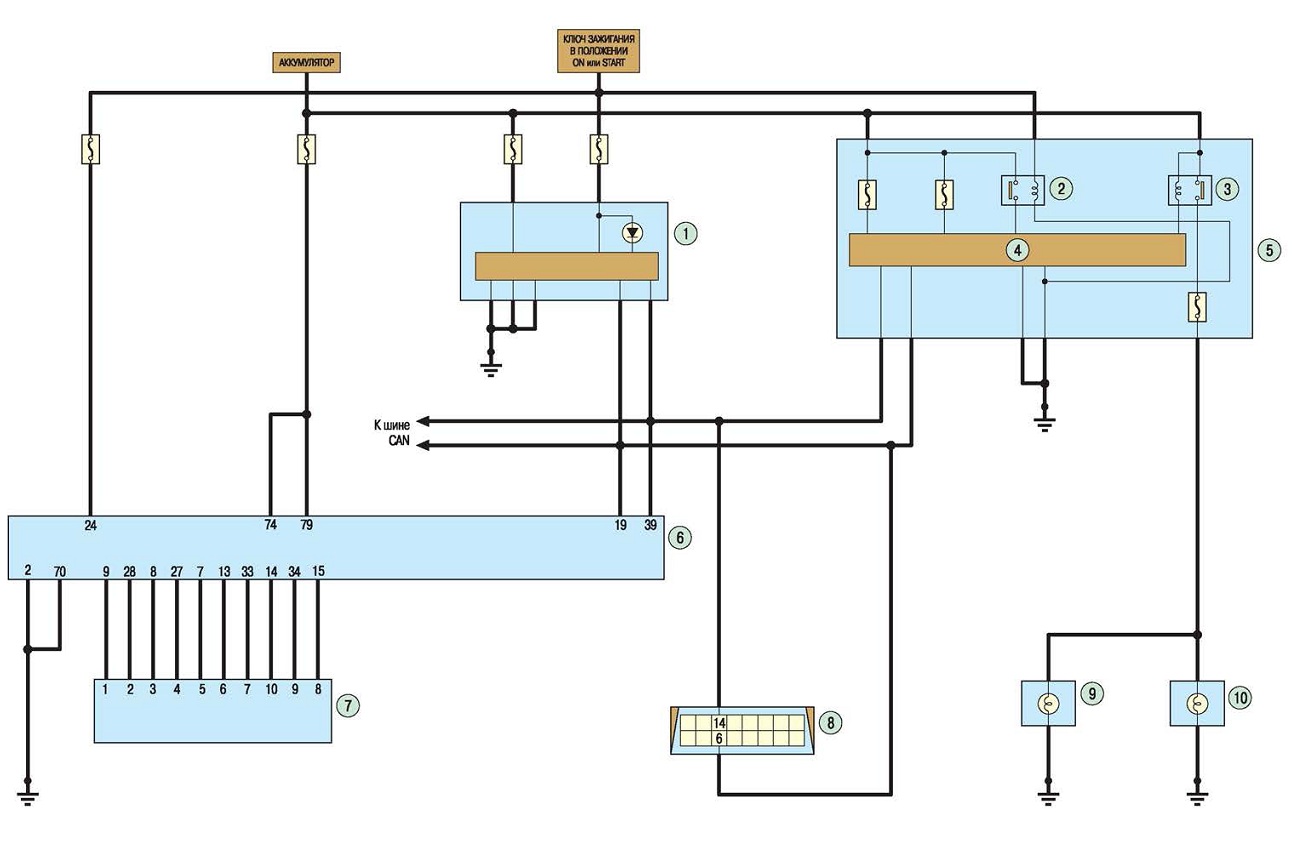

Схема 8. Противотуманные фары: 1 - комбинация приборов; 2 - реле зажигания; 3 - реле противотуманных фар; 4 - центральный процессор; 5 - блок IPDM E/R; б - блок ВСМ; 7 - комбинированный переключатель; 8 - разъем передачи данных; 9 - левая противотуманная фара; 10 - правая противотуманная фара













Схема 9. Корректор света фар: 1 - реле зажигания; 2 - реле задних габаритных огней; 3 - центральный процессор; 4 - блок IPDM E/R; 5 - блок ВСМ; б - регулятор наклона фар; 7 - комбинированный переключатель; 8 - разъем для передачи данных; 9 - электродвигатель регулировки наклона левой блок-фары; 10 - электродвигатель регулировки наклона правой блок-фары
