Nissan Note. ЗАМЕНА ПОДУШКИ БЕЗОПАСНОСТИ ПЕРЕДНЕГО ПАССАЖИРА



Вам потребуются: отвертка с плоским и крестообразным лезвием, торцовые головки «на 10», «на 12».

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.












2.      Снимите корпус вещевого ящика ;м

«Снятие и установка вещевого ящика», с. 295).





Выверните винты крепления и выведите центральный блок из проема панели прибо­ров {:   ).








3.     Подденьте отверткой облицовку правой передней стойки...





4.     ...и, преодолевая сопротивление фикса­торов, отсоедините облицовку от стойки




5.     Выведите нижнюю часть облицовки пе­редней стойки из пазов в панели приборов и снимите облицовку.

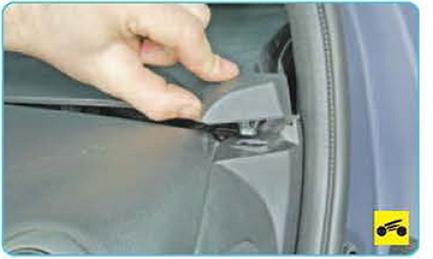

6.     Подденьте край верхней накладки панели приборов...






8 Преодолевая сопротивление пружинных фиксаторов, отсоедините накладку от панели приборов...

9, ...и приподнимите ее.









10.Выверните два винта А крепления обли­цовки модуля подушки безопасности к панели приборов.

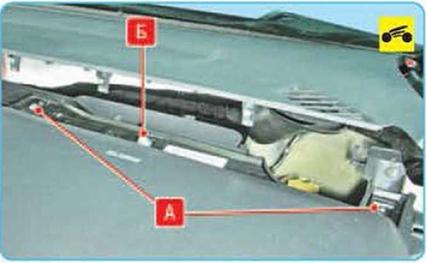

ПРИМЕЧАНИЕ


Так расположены винты А и болт Б верхнего крепления облицовки модуля подушки безо­пасности к усилителю панели приборов.












11.   Выверните болт Б верхнего крепления облицовки модуля подушки безопасности к усилителю панели приборов..





12.   ...и извлеките его из отверстия. Обрати­те внимание на шайбу болта крепления, не потеряйте ее.

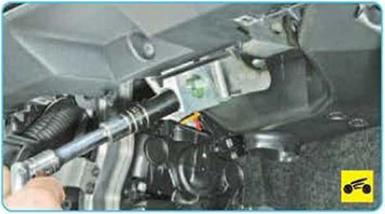

13.   Выверните болт нижнего крепления кронштейна модуля подушки безопасности к усилителю панели приборов..

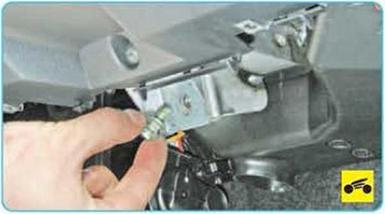

14.   ...извлеките болт из отверстия. Обрати­те внимание: на резьбу болта нижнего креп­ления модуля подушки безопасности нанесен анаэробный фиксатор резьбы.

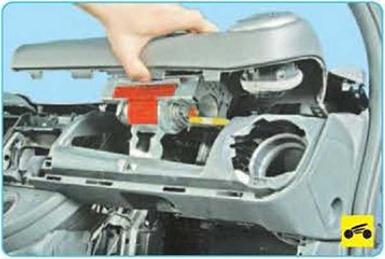

15.   Приподнимите облицовку модуля по­душки безопасности переднего пассажира на длину подсоединенного жгута проводов.








16. Подденьте фиксатор колодки жгута про­водов подушки безопасности переднего пас­сажира, и приподнимите фиксатор.





17. Отсоедините колодку от модуля подуш­ки безопасности...





18... .и снимите облицовку в сборе с модулем подушки безопасности переднего пассажира.





19, Выверните два винта крепления модуля подушки безопасности к облицовке...

20. ...и снимите модуль с облицовки.








ПРИМЕЧАНИЕ

Так расположены винты крепления модуля подушки безопасности к облицовке панели приборов.





21. Установите модуль подушки безопасно­сти и все детали в порядке, обратном снятию
